Rev. 01.07.2024
d) Stisknutím pedálu (1) spustíte odrážeč. Rameno
odrážeče tlačí na pneumatiku a oddělí ji od ráfku.
e) Uvolněte pedál (1) tak, aby se odrážeč vrátil do
původní polohy.
f) Otáčejte pneumatiku o malý úhel a opakujte proces
oddělování pneumatiky od ráfku.
g) Opakujte výše uvedené kroky až do momentu, kdy se
celá pneumatika oddělí od ráfku.
h) Otočte pneumatiku na druhou stranu a opakujte
proces oddělování.
2) Sejmutí pneumatiky.
POZOR: Než začnete pracovat se zařízením, vypusťte
vzduch z pneumatiky a odstraňte všechny vyvažovací
závaží z ráfku.
MSW-TC-1100HA
POZOR: Při naklápění sloupu se ujistěte, že za zařízením
nikdo nestojí.
a) Stiskněte pedál (22) pro naklonění sloupu
b) Umístěte kolo na čelisti otočného stolu (v případě
asymetrických ráfků by měl ráfek směřovat užší částí
nahoru).
c) Upněte kolo do čelistí otočného stolu stisknutím
pedálu (2). Kolo by mělo být umístěno přesně
uprostřed stolu, aby ho čelisti správně uchytily.
POZOR: Během upínání čelistí otočného stolu
nedržte ruce pod kolem.
Zachycení ráfku zvenku:
I. IStiskněte pedál (2) a otevřete čelisti.
II. Umístěte kolo na čelisti a při tlačení na ráfek zatlačte
pedál (3) zcela dolů. Čelisti zachycují kolo.
Zachycení ráfku zevnitř
I. Nastavte čelisti do zavřené polohy.
II. Umístěte kolo na čelisti a stlačte pedál (2). Čelisti se
rozevřou a zachytí kolo.
d) Ujistěte se, že ráfek je bezpečně uchycen do čelistí.
e) Použijte vhodný prostředek pro snížení tření na patce
pneumatiky následujícím způsobem:
Je-li zařízení umístěno mimo budovu, musí být pod střechou
a musí být dostatečně chráněno před povětrnostními vlivy.
MONTÁŽ ZAŘÍZENÍ
MSW-TC-750
1. Vytáhněte pojistnou páčku [10] montážního ramena.
2. Vysuňte montážní rameno [7] maximálně nahoru.
3. Zajistěte polohu montážního ramena [7] pomocí
blokovací páky [10].
4. Zatáhněte bezpečnostní koncovku [25] montážního
ramena [7] pomocí vhodného klíče.
5. Nasuňte pružinu na montážní rameno [7].
6. Namontujte bezpečnostní koncovku [25] na horní
část ramene [7] a zajistěte spojení pomocí vhodného
klíče.
7. Namontujte sloup [12] s montážním ramenem [7] na
tělese zařízení [26] pomocí čtyř šroubů a matic.
8. Namontujte upínací šroub omezující pohyb
montážního ramena [8] v horizontální části
montážního ramena [7].
9. Připevněte rameno odrážeče [14] na čep [B] v boční
zadní části těla zařízení [26].
10. Odšroubujte matici z pístnice [C] (na obrázku zakryté
ramenem odrážeče) vyčnívající z boku těla zařízení
[26].
11. Umístěte rameno odrážeče [14] na pístnici [C]
a zajistěte spojení maticí.
12. Mezi rameno odrážeče [14] a tělo zařízení [26]
umístěte malou pružinu [A].
13. Namontujte zásobník příslušenství/mazadla [13] na
pravé straně těla zařízení.
14. Vložte montážní lopatku do otvoru umístěného za
opěrnou lištou [16].
15. Namontujte kabel pistole [11] do horní přípojky
soupravy pro přívod stlačeného vzduchu [D].
16. Připojte přívod stlačeného vzduchu k bočnímu
přívodu soupravy pro přívod stlačeného vzduchu [D].
D
13
A
B
14
C
16

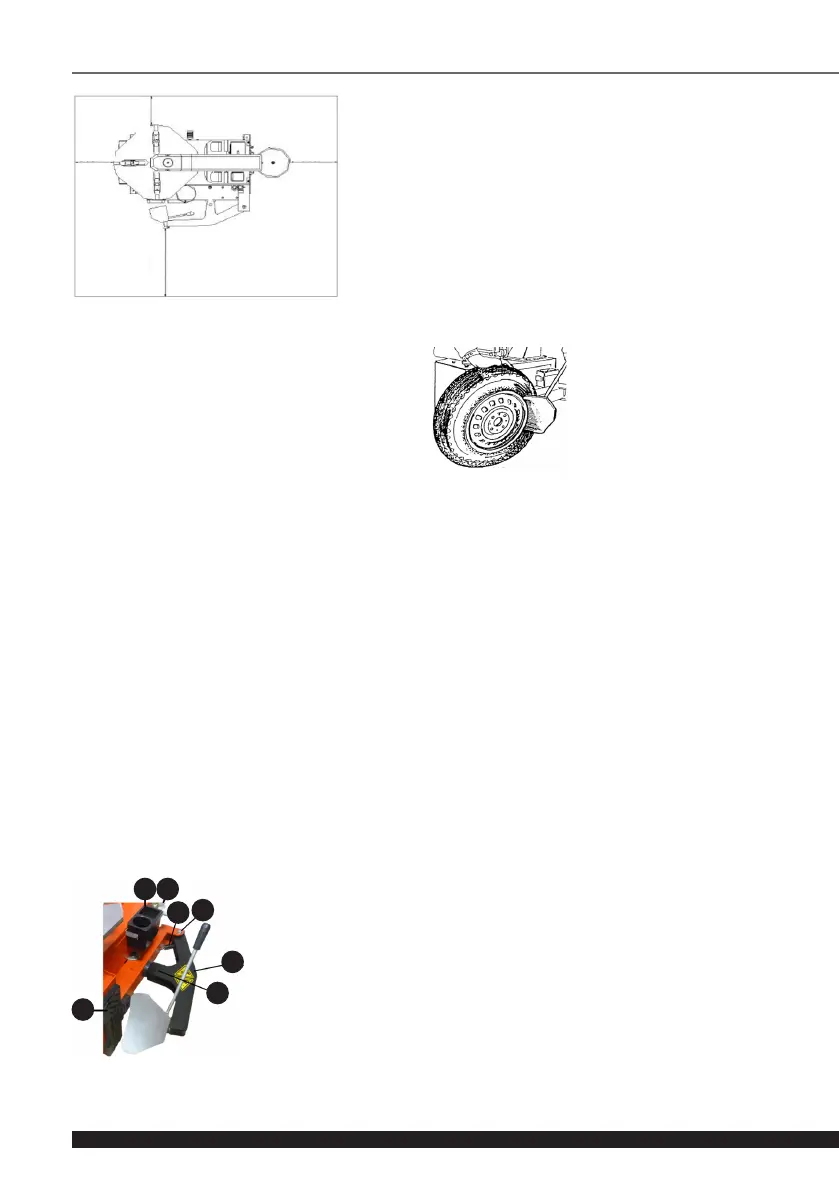

3.3. PRÁCE SE ZAŘÍZENÍM
Práce se zařízením je rozdělena do čtyř částí:
1) Oddělení pneumatiky
2) Sejmutí pneumatiky
500mm500mm
500mm
900mm
3) Založení pneumatiky
4) Nahuštění pneumatiky
POZOR: Než začnete pracovat se zařízením, vypusťte
vzduch z pneumatiky a odstraňte všechny vyvažovací
závaží z ráfku.
1) Oddělení pneumatiky
POZOR: Při používání odrážeče buďte velmi opatrný.
Cokoliv, co je v dosahu ramena odrážeče by mohlo
být rozdrceno.
a) Než začnete pneumatiku oddělovat musíte z ní
vypustit vzduch.
b) Uzavřete čelisti otočného talíře stisknutím pedálu (2).
c) Opřete kolo o opěrnou lištu na pravé straně
zařízení. Nastavte okraj lopaty odrážeče podél patky
pneumatiky přibližně 1 cm od ráfku.
32
