e) Wyjąć element obrabiany.
f) Odłożyć odciętą część elementu obrabianego
i element obrabiany w odpowiednie miejsce. Na
miejscu pracy należy utrzymywać porządek.
3.4. CZYSZCZENIE I KONSERWACJA
Wszelkie blokady oraz zaklinowane pozostałości po
elemencie obrabianym należy usuwać za pomocą
odpowiednich narzędzi (np. przy pomocy haczyka lub
kawałka drewna.
Po każdej pracy należy usunąć pyły, pozostałości
elementów obrabianych oraz wszelkie
zanieczyszczenia z urządzenia.
Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
Po każdym czyszczeniu wszystkie elementy należy
dobrze wysuszyć, zanim urządzenie zostanie
ponownie użyte.
Urządzenie należy przechowywać w suchym
i chłodnym miejscu chronionym przed wilgocią
i bezpośrednim promieniowaniem słonecznym.
Należy wykonywać regularne przeglądy urządzenia
pod kątem jego sprawności technicznej oraz wszelkich
uszkodzeń.
Elementy ruchome należy regularnie smarować
w zależności od częstotliwości użytkowania.
Podczas smarowania należy zwrócić uwagę aby
smar nie dostał się na zewnętrzną powierzchnię koła
prowadzącego (dotyczy modelu MSW-MPS).
UWAGA! Rysunki złożeniowe produktu znajdują się
na końcu instrukcji na stronach 38-39.
Numer
części
Opis Ilość
1 Dolne ostrze 1
2 Sworzeń 4
3 Korpus 1
4 Płyta łącząca 1
5 Wał 1
6 Podkładka 4
7 Nakrętka 4
8 Noga 2
9 Trzpień 1
10 Podkładka 2
11 Nakrętka 4
12 Śruba 4
13 Trzpień 2
14 Pokrywa 1
15 Śruba 4
16 Ramie górne 1
Lista elementów
MSW-MSB500, MSW-MSB800, MSW-MSB1000
g) Wyjąć element obrabiany.
h) Odłożyć odciętą część elementu obrabianego
i element obrabiany w odpowiednie miejsce. Na
miejscu pracy należy utrzymywać porządek.

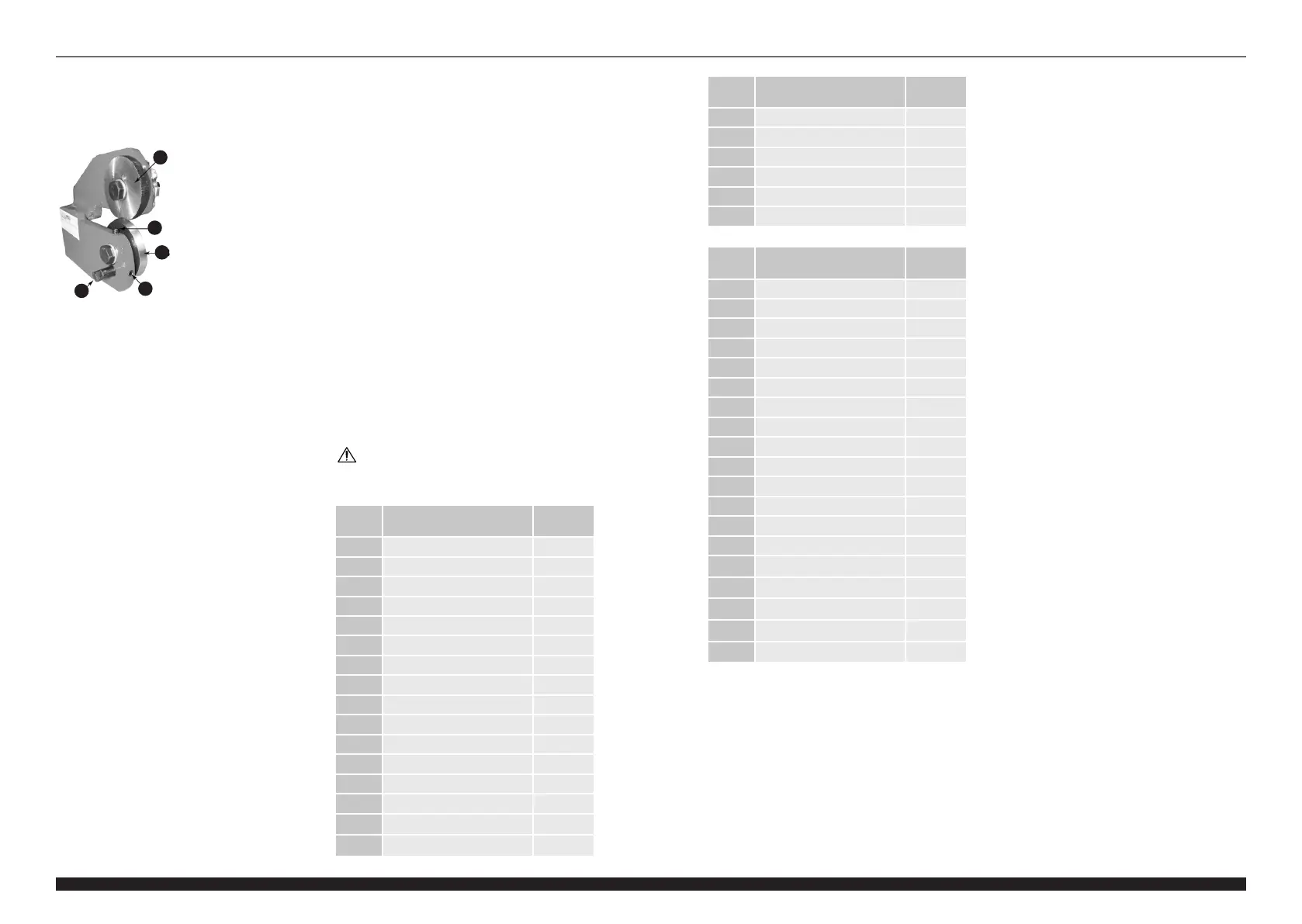

Model MSW-MPS
1. Koło prowadzące
2. Górna śruba dociskowa
3. Koło tnące
4. Dolna śruba dociskowa
5. Wał dolny
Regulacja
a) Krawędź koła tnącego powinna pokrywać się
z krawędzią koła prowadzącego na głębokość
zbliżoną do grubości elementu obrabianego.
Zaleca się, aby wypróbować oraz ustawić głębokość
pokrycia się kół używając do tego niepotrzebnego
kawałka materiału tego samego typu, co element
obrabiany.
b) W celu ustawienia kół względem siebie należy
najpierw poluzować śruby dociskowe górną i dolną.
c) Aby powiększyć pokrycie się kół należy dokręcać
dolną śrubę zaciskową (zgodnie z ruchem
wskazówek zegara) dopóki pożądane pokrycie kół
nie zostanie osiągnięte. Następnie dokręcić górną
śrubę dociskową dopóki nie zacznie stawiać lekkiego
oporu. Aby zmniejszyć pokrycie się kół należy
poluzować dolną śrubę zaciskową oraz obracać
górną śrubę dociskową zgodnie z kierunkiem ruchu
wskazówek zegara do momentu, pożądane
pokrycie kół nie zostanie osiągnięte. Następnie
dokręcić dolną śrubę dociskową dopóki nie zacznie
stawiać lekkiego oporu.
d) Jeśli koło tnące nie obraca się wystarczająco
swobodnie należy obrócić dolny wałek i ponownie
wyregulować śruby dociskowe.
Cięcie
a) Trzymać i ustawić element obrabiany w pozycji
poziomej prostopadłej do noży.
b) Wsunąć element obrabiany między koło tnące,
a prowadzące. Należy upewnić się, że zbędna strona
elementu obrabianego znajduje się po prawej
stronie urządzenia (po stronie koła prowadzącego)
c) Upewnić się, że zapadka znajduje się nad grzechotką
i pociągnąć uchwyt do przodu jednocześnie
wywierając lekki nacisk drugą ręką w kierunku cięcia.
UWAGA! Nie wolno zbliżać dłoni na odległość
mniejszą niż 20 cm od noży urządzenia podczas
podtrzymywania elementu obrabianego.
d) Jeśli zaistnieje potrzeba dalszego cięcia elementu
obrabianego należy obrócić dźwignię w kierunku
przeciwnym do kierunku cięcia, a następnie
ponownie obrócić dźwignie w kierunku cięcia.
Kolejny odcinek elementu zostanie przecięty wraz
z obrotem kół. Powtarzać czynność dopóki nie
zostanie osiągnięty pożądany efekt.
RYSUNKI ZŁOŻENIOWE
1
2
3
4
5
Numer
części
Opis Ilość
17 Śruba 4
18 Górne ostrze 1
19 Śruba 2
20 Wałek uchwytu 1
21 Uchwyt 1
22 Sprężyna 1
Numer
części
Opis Ilość
1 Wał 1
2 Sprężyna 1
3 Sworzeń 1
4 Górne ostrze 1
5 Korpus 1
6 Nakrętka 2
7 Dźwignia 1
8 Uchwyt 1
9 Śruba 2
10 Krążek dociskowy 1
11 Trzpień 1
14 Podkładka 2
15 Śruba 1
16 Łącznik 2
17 Śruba 3
18 Podkładka 3
19 Nakrętka 1
20 Dolne ostrze 1
21 Nakrętka 2
MSW-HS8
