14

Компоненты материнской платы

CPU_FAN1, SYS_FAN1: Разъемы вентиляторов

Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth

Modulation) управлением и управлением постоянным током. Разъемы

вентиляторов с PWM управлением имеют контакт с постоянным

напряжением 12В, а также контакт с сигналом управления скоростью

вращения. Управление скоростью вращения вентиляторов с управлением

постоянным током, осуществляется через соответсвующие разъемы

путем изменения величины напряжения. Поэтому, при подключении

3-х контактного (Non-PWM) вентилятора к разъему для вентилятора

PWM, скорость вентилятора всегда будет максимальной. Работа такого

вентилятора может оказаться достаточно шумной. Для настройки режима

работы вентилятора, PWM или DC, следуйте указаниям ниже.

Разъем вентилятора с PWM

управлением по умолчанию

Разъем вентилятора с DC

управлением по умолчанию

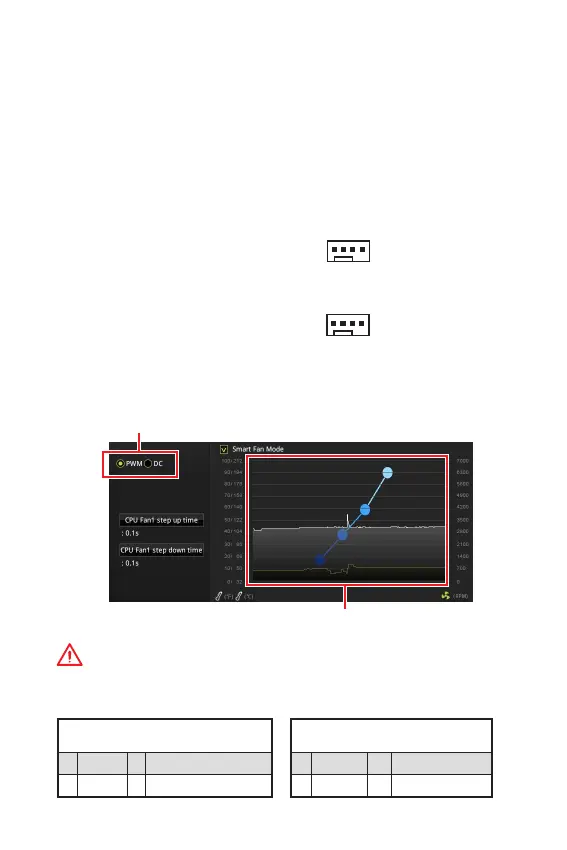

Переключение режимов работы и скорости вращения вентилятора

В меню BIOS > HARDWARE MONITOR вы можете выбрать режив работы

вентилятора: PWM или DC, а также настроить его скорость вращения.

Выберите режим PWM или DC

Внимание!

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.

Вы можете регулировать скорость вращения

вентилятора в зависимости от температуры процессора

путем изменения положения градиентных точек.

1

CPU_FAN1

1

SYS_FAN1

Назначение контактов разъема для подключения вентилятора

Назначение контактов разъема

для режима PWM

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

Назначение контактов

разъема для режима DC

1 Ground 2 Voltage Control

3 Sense 4 NC
