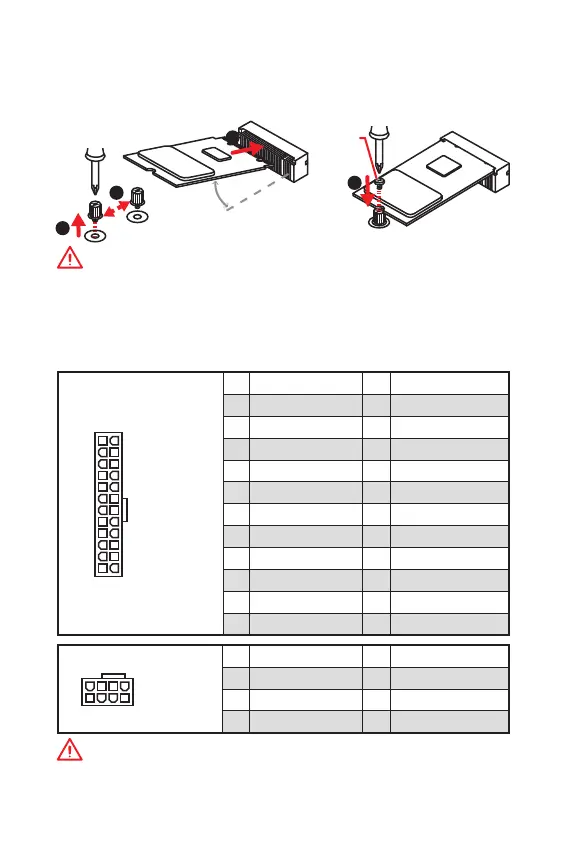

Компоненты материнской платы
M2_1: Разъем M.2 (Ключ M)
Пожалуйста, установите твердотельный накопитель (SSD) M.2 в слот M.2, как
показано ниже.
ATX_PWR1, CPU_PWR1: Разъемы электропитания
Данные разъемы предназначены для подключения коннекторов питания
ATX.
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4
1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
Внимание!
Для обеспечения стабильной работы системной платы проверьте
надежность подключения всех кабелей питания к блоку питания АТХ.
1
2
3
4
Внимание!
y
Intel
®
RST только поддерживает PCIe M.2 SSD с UEFI ROM.
y
Поддержка памяти Intel
®
Optane™.
30°
Прилагаемый
винт для M.2
