12
元件總覽

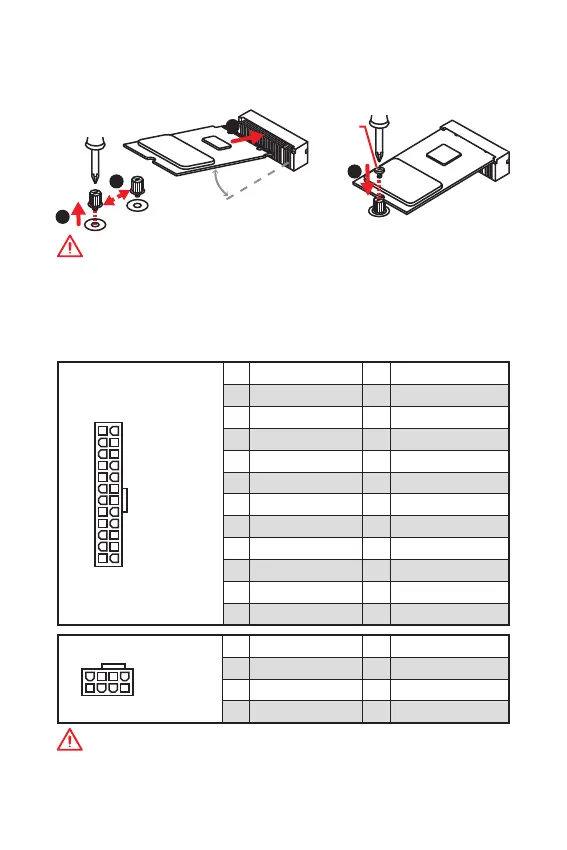

M2_1: M.2 插槽 (M 鍵)
請按照下圖所示將 M.2 SSD 安裝到 M.2 插槽中。
ATX_PWR1, CPU_PWR1: 電源接頭
些接頭能讓您連接 ATX 電源供應器。
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4
1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
重要
請確認所有電源排線，皆已穩固連接到適當的 ATX 電源供應器，確保主機板穩定操作。
1
2
3
4
重要
y
Intel
®
RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM。
y
Intel
®
Optane™ Memory Ready。
30°
Supplied
M.2 screw
