Français (Canada)
6
Français
(Canada)
2. À partir du matériel de montage, insérez les quatre vis M6 dans
les ailettes latérale du châssis du répéteur et serrez partiellement.
Voir Figure 2.
3. Placez le châssis du répéteur dans le support en insérant les vis
M6 dans les fentes de réception du support. Serrez au couple de
60 po-lb. Voir Figure 3.
Montage du répéteur SLR 1000 sur un poteau
Si vous montez le répéteur SLR 1000 sur un poteau, procurez-vous la
trousse de montage PMLN7213_, le support de fixation murale et les
quatre vis M6 incluses avec le matériel de montage du répéteur.
Quatre vis M4 supplémentaires sont utilisées pour un bloc
d'alimentation.
Il existe deux options pour l'installation sur un poteau :
• En utilisant un boulon en U avec deux rondelles de ½ po et quatre
écrous de ½ po pour les pôles avec un diamètre entre 2 à 2,75 po.
• En utilisant deux serres à sangle pour des poteaux de tout
diamètre. Les serres à sangle ne sont pas incluses dans la trousse
de montage sur poteau.
Procédure :
1. Si vous utilisez le boulon en U pour l'installation, effectuez les
opérations suivantes :
a. Enfilez deux des écrous de ½ po sur le boulon en U.
b. Fixez le boulon en U sur le poteau et faites glisser le support
de montage sur poteau sur le boulon en U.

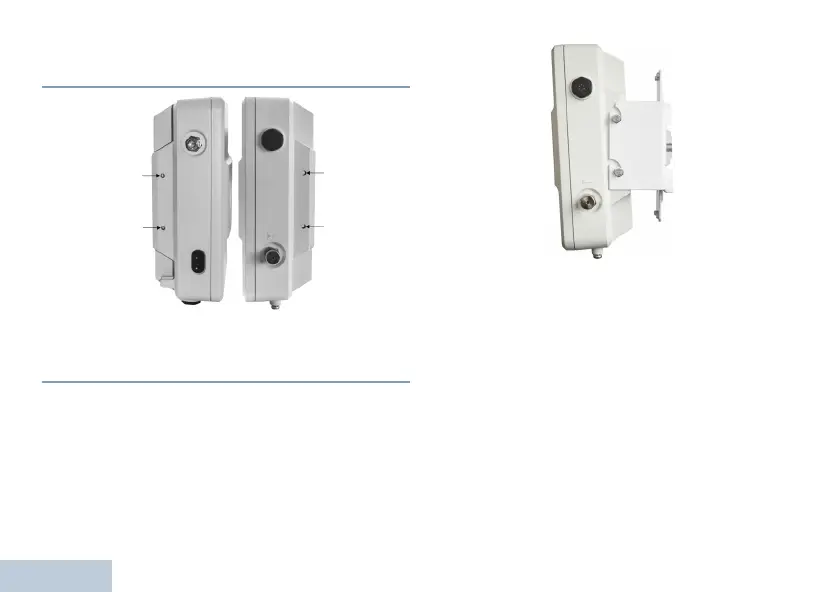

Figure 2 : Emplacement des vis de montage M6
Figure 3. Fentes de réception du support
