4
31-1000561 Rev. 2
Ces instructions sont destinées à l’installation d’une collection de poignées
Statement ou Minimalist sur un panneau personnalisé affleurant de 1/2 po.

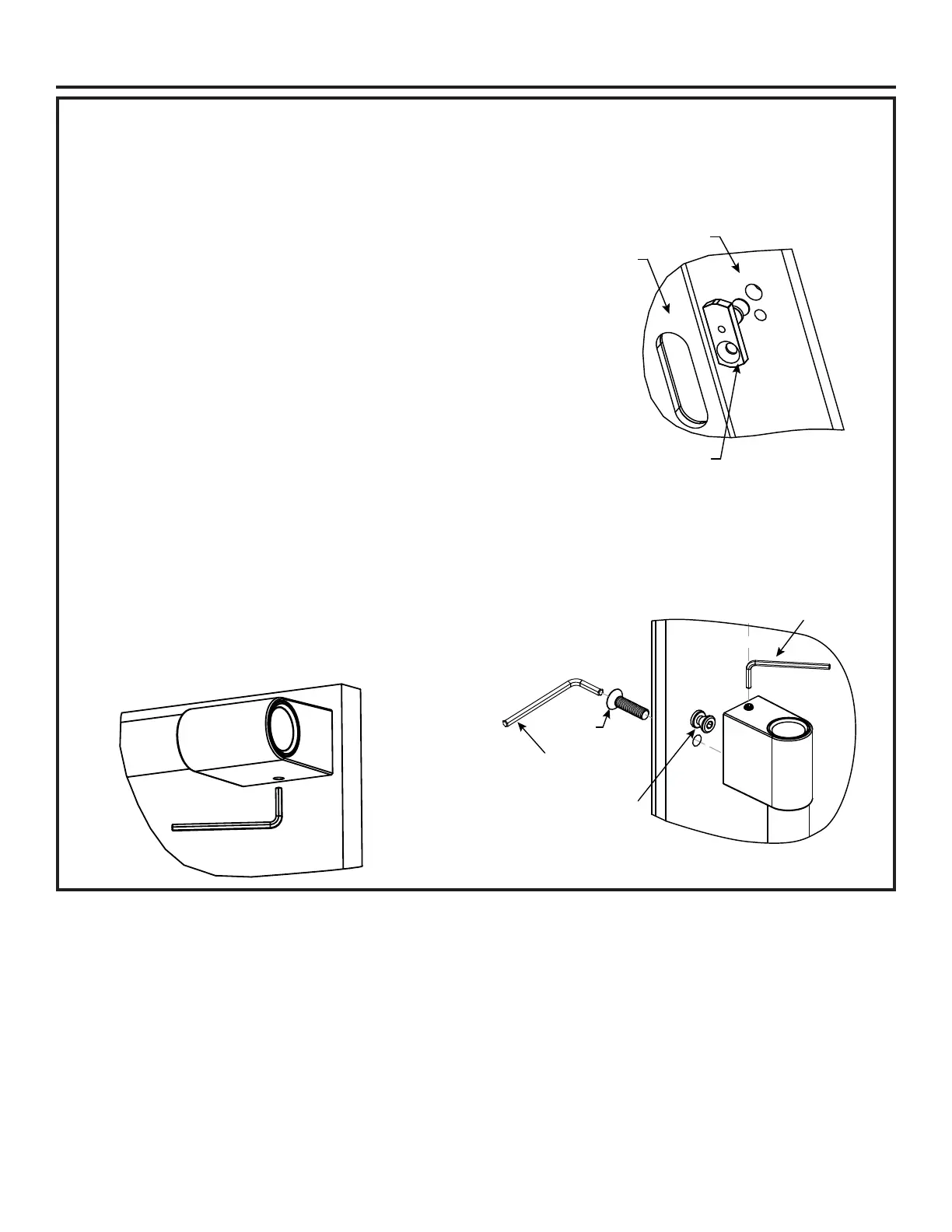

ASSEMBLAGE DE LA POIGNÉE
• Insérez l’assemblage de fixation de montage de
poignée E du côté non apparent du panneau.
• Placez les capuchons de poignée sur l’insertion de
fixation de montage de poignée sur la porte. Prenez
soin de soutenir la poignée pour éviter qu’elle tombe et
érafle le fini de l’appareil. Assurez-vous que les deux
capuchons de poignée reposent sur la face de la porte.
• Verrouillez une extrémité de la poignée en place en
serrant la vis à tête fraisée D à l’aide de la clé
hexagonale (Allen) fournie.
• Continuez à supporter la poignée tandis que vous
verrouillez l’autre extrémité de la poignée en place en
serrant la vis à tête fraisée D.
• Finalement, serrez la vis de réglage dans le capuchon
de poignée à l’aide de la clé hexagonale fournie dans
la trousse de poignée. NE serrez PAS excessivement
la vis de pression si vous utilisez un outil électrique.
NOTA: L’emplacement de la vis de réglage dans le
capuchon d'extrémité peut varier selon le modèle.
Lorsque vous installez des poignées horizontales, placez
les poignées de façon que les vis de réglage soient
orientées vers le bas.
D
Clé hexagonale
fournie dans
la trousse
Assemblage de goujon E
Clé hexagonale fourn
i
la trousse de poignée
Panneau de fond
1/4 po et espaceur
0.100 po
Panneau de porte en bois de 1/2 po
Insertion de l’assemblage
de fixation de montage
de poignée E
Instructions d’installation
