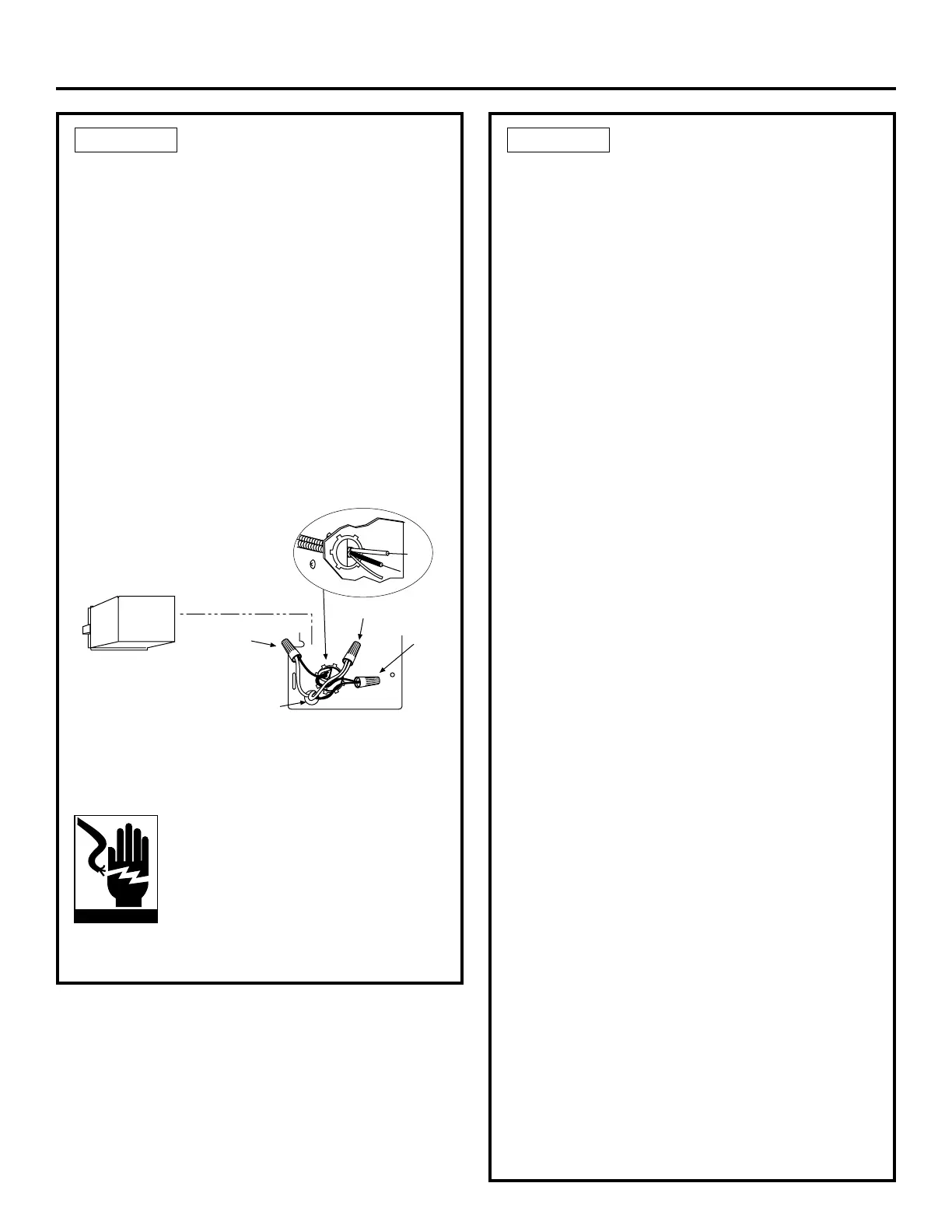

14
Instructions d’installation
LISTE DE VÉRIFICATION
AVANT DE FAIRE LES ESSAIS
Examiner cette liste après l’installation du lave-
vaisselle pour éviter les frais d’intervention qui ne
sont pas couverts par la garantie.
Vérifier que le système est hors tension.
Ouvrir la porte et enlever tout le conditionnement
en mousse et papier.
Trouver le Manuel d’utilisation dans l’enveloppe de
documentation.
Lire les instructions d’utilisation dans le Manuel
d’utilisation.
Vérifier l’ouverture et la fermeture de la porte. Si la
porte ne s’ouvre pas ou ne se ferme pas librement
ou si elle a tendance à tomber, vérifier le passage
du câble de ressort et le réglage des ressorts.
Consulter l’étape 1.
Vérifier que les fils sont bien en place sous le lave-
vaisselle, qu’ils ne sont pas pincés ni en contact
avec les ressorts de porte ni autres éléments.
Consulter les étapes 8 et 10.
Vérifier l’alignement de la porte par rapport au bac,
et que le lave-vaisselle est de niveau. Consulter
l’étape 11.
Sortir l’égouttoir, à moitié chemin. Vérifier qu’il ne
recule ni n’avance. Si l’égouttoir se déplace, régler
les pieds de mise à niveau. Consulter l’étape 11.
Vérifier l’alignement de la porte par rapport à
l’armoire. Si la porte touche l’armoire, repositionner
le lave-vaisselle ou le remettre à niveau. Consulter
les étapes 10, 11 et 12.
Vérifier que le ressort de la porte n’est pas en
contact avec le tuyau d’eau, le tuyau de remplissage,
les fils et autres éléments. Consulter l’étape 13.
Vérifier que le tuyau d’alimentation d’eau et le tuyau
de vidange ne sont pas pincés ni en contact avec
d’autres éléments. Le contact avec le moteur ou le
lave-vaisselle peut causer des bruits. Consulter les
étapes 6 et 8.
Ouvrir le robinet d’eau chaude d’évier et vérifier la
température de l’eau. L’eau d’alimentation doit avoir
une température entre 49°et 65ºC (120°et 150ºF). Il
faut une température d’au mois 49ºC (120ºF) pour
obtenir le meilleur rendement du lave-vaisselle.
Consulter « Préparation du tuyau d’eau chaude »,
page 7.
Ajouter deux litres d’eau au fond du lave-vaisselle
pour lubrifier le joint de la pompe.
Ouvrir le robinet d’eau. Vérifier qu’il n’y a pas de
fuites. Serrer les branchements selon le besoin.
Enlever, du panneau de commande et de la porte,
la pellicule de protection, si elle est présente.
ÉTAPE 16
BRANCHEMENT DE
L’ALIMENTATION ÉLECTRIQUE
Ignorer cette étape si le lave-vaisselle est équipé d’un
cordon d’alimentation. Aller à l’étape 16.
Vérifier que le circuit est hors tension.
• Déposer le couvercle du boîtier de branchement « A ».
• Attacher les fils de la maison au dos du boîtier de
branchement à l’aide du dispositif d’élimination des
contraintes « B ».
• Identifier les trois fils du lave-vaisselle avec les
extrémités dénudées (blanc, noir et vert). Insérer les
fils du lavevaisselle dans le petit trou du boîtier de
branchement « C ». Utiliser des serre-fils pour
brancher la terre du circuit au fil vert, le fil blanc
au fil blanc et le fil noir au fil noir, « D ».
• Reposer le couvercle « E » du boîtier de branchement.
Vérifier que les fils ne sont pas pincés sous le
couvercle.
WARNING
Si le circuit de la maison n’est pas un
circuit à deux fils plus fil de terre,
l’installateur doit installer un fil de terre.
Quand le circuit de la maison est en
aluminium, il faut prendre soin d’utiliser
une pâte antioxydante et des connecteurs
aluminium à cuivre sur la liste UL.
ÉTAPE 15
Blanc
Terre
Noir
Vérifier que les fils blanc,
noir et vert du lave-vaisselle passent
dans le petit trou de la patte
Déposer le
couvercle
du boîtier de
branchement
Passer les fils
d’alimentation
à travers le dispositif
d’élimination
des contraintes et serrer
Utiliser des serre-fils
sur la liste UL
Reposer le couvercle du
boîtier de branchement
A
C
E
B
D
Figure HH
