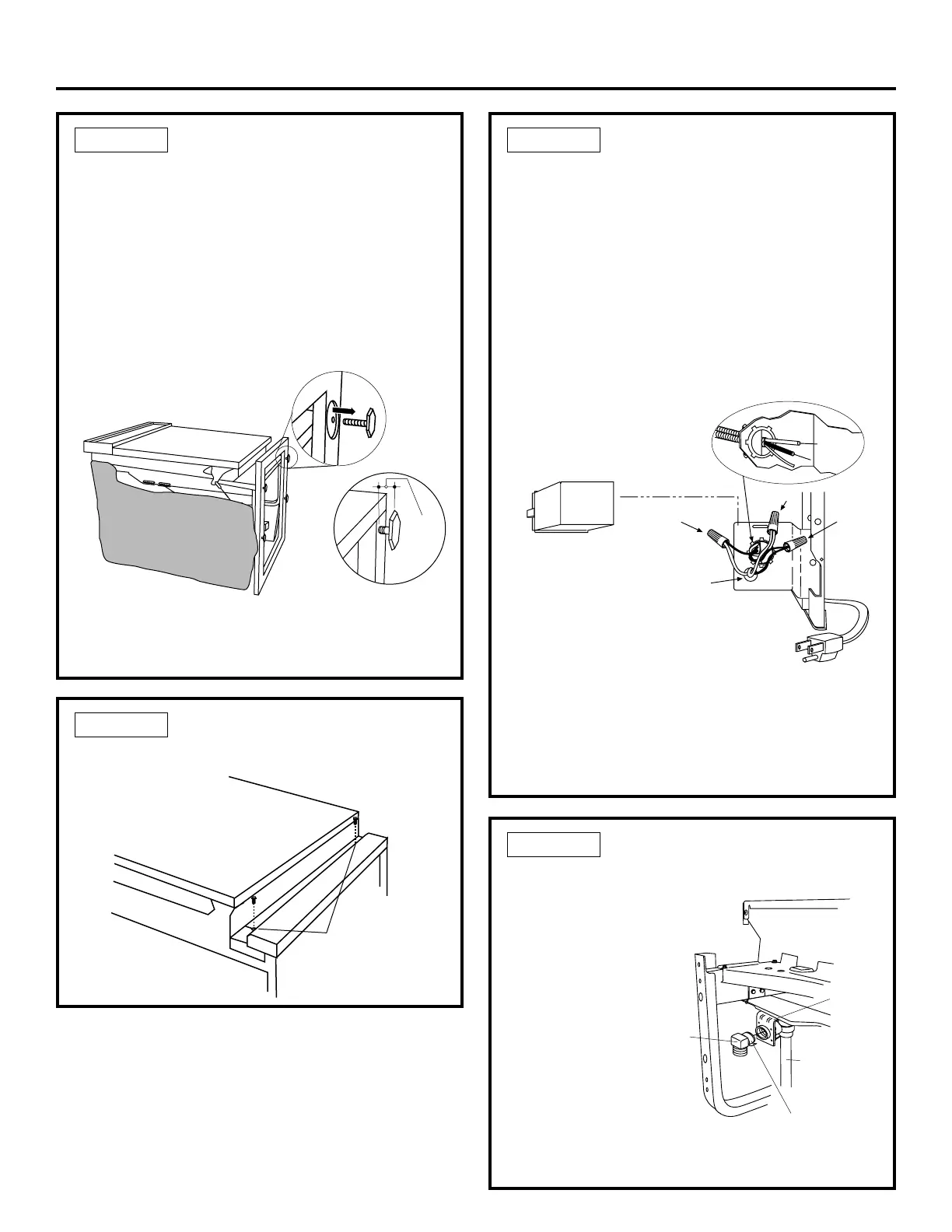

DÉPOSE DE LA BASE EN
BOIS, INSTALLATION DES PATTES
DE MISE À NIVEAU
IMPORTANT
—
ll ne faut pas frapper la
base en bois pour l’enlever ! Ceci endommage le
lave-vaisselle.
• Amener le lave-vaisselle à proximité de
l’emplacement définitif et le basculer sur le dos.
• Avec une clé à molette ou une douille de 15/16 po,
enlever les quatre pieds de mise à niveau du dessous
de la base en bois.
• Jeter la base.
• Visser les pieds de mise à niveau dans le cadre du
lavevaisselle, jusqu’à environ 6 mm (1/4 po) du cadre,
comme montré.
ÉTAPE 2
DÉPOSE DE LA PLINTHE
• Enlever les deux vis de la plinthe.
ÉTAPE 3
Enlever les deux
vis de la plinthe
Instructions d’installation
Figure H
Environ
6 mm
(1/4 po)
Figure J
INSTALLATION DU
CORDON D’ALIMENTATION
Utilisez la trousse de cordon d’alimentation No WX09X70910
disponibles pour l’achat chez votre revendeur d’appareil
électroménagers GE autorisé.
Ignorer cette étape si le lave-vaisselle est branché
directement ou si le cordon d’alimentation a été
installé en usine.
Le cordon d’alimentation et les branchements doivent
être conformes au code national d’électricité et aux
codes et règlements actuelles locaux.
• La longueur du cordon d’alimentation ne doit pas
dépasser 1,2 m (4 pi) à l’arrière du lave-vaisselle.
• Brancher le fil d’alimentation blanc (ou à nervures)
au fil blanc du lave-vaisselle, le fil noir (ou lisse) au
fil noir et la vis de masse au fil vert du lave-vaisselle.
Utiliser des serre-fils sur la liste UL de taille appropriée.
• Reposer le couvercle du boîtier de branchement.
Vérifier que les fils ne sont pas pincés sous le couvercle.
ÉTAPE 4
Blanc
Terre
Noir
Vérifier que les fils blanc,
noir et vert du lave-vaisselle
passent dans le petit trou de la patte
Déposer
le couvercle
du boîtier
de branchement
Passer les
fils d’alimentation
à travers le dispositif
d’élimination
des contraintes et serrer
Utiliser des
serre-fils
sur la liste UL
A
C
B
D
Figure K
INSTALLATION DU COUDE
À ANGLE DROIT
• Mettre du ruban
d’étanchéité de
filet sur le coude
à angle droit.
• Installer le coude
à angle droit sur
la vanne.
• Ne pas serrer en
excès le coude
à angle droit,
ceci pourrait tordre
la patte de la vanne
ou briser le raccord
de la vanne.
• Tourner le coude pour qu’il pointe vers l’arrière du
lavevaisselle.
ÉTAPE 5
Avant du lave-vaisselle
Coude
à angle droit
Ruban d’étanchéité de filet
Tuyau de
remplissage
Patte
de la vanne
Figure L
8
