機器
テレビを
見るまでの準備
35
4
デジタル音声(光)
入力端子へ
光ケーブル
(市販品)
デジタル
音声(光)
出力端子から
※ARCに対応していないAVアンプをご使用の
 場合につなぎます。
HDMI対応AVアンプ
HDMIケーブル
(市販品)
HDMI入力
端子へ
HDMI対応レコーダー
HDMI出力
端子から
ARC使用時の
音声信号の流れ
※ARCを使用するときは必ず、
 HDMI4につなぎます。
HDMI出力
端子から
HDMI映像音声
入力端子へ
信号の流れ
信号の流れ
HDMIケーブル
(市販品)
信号の流れ

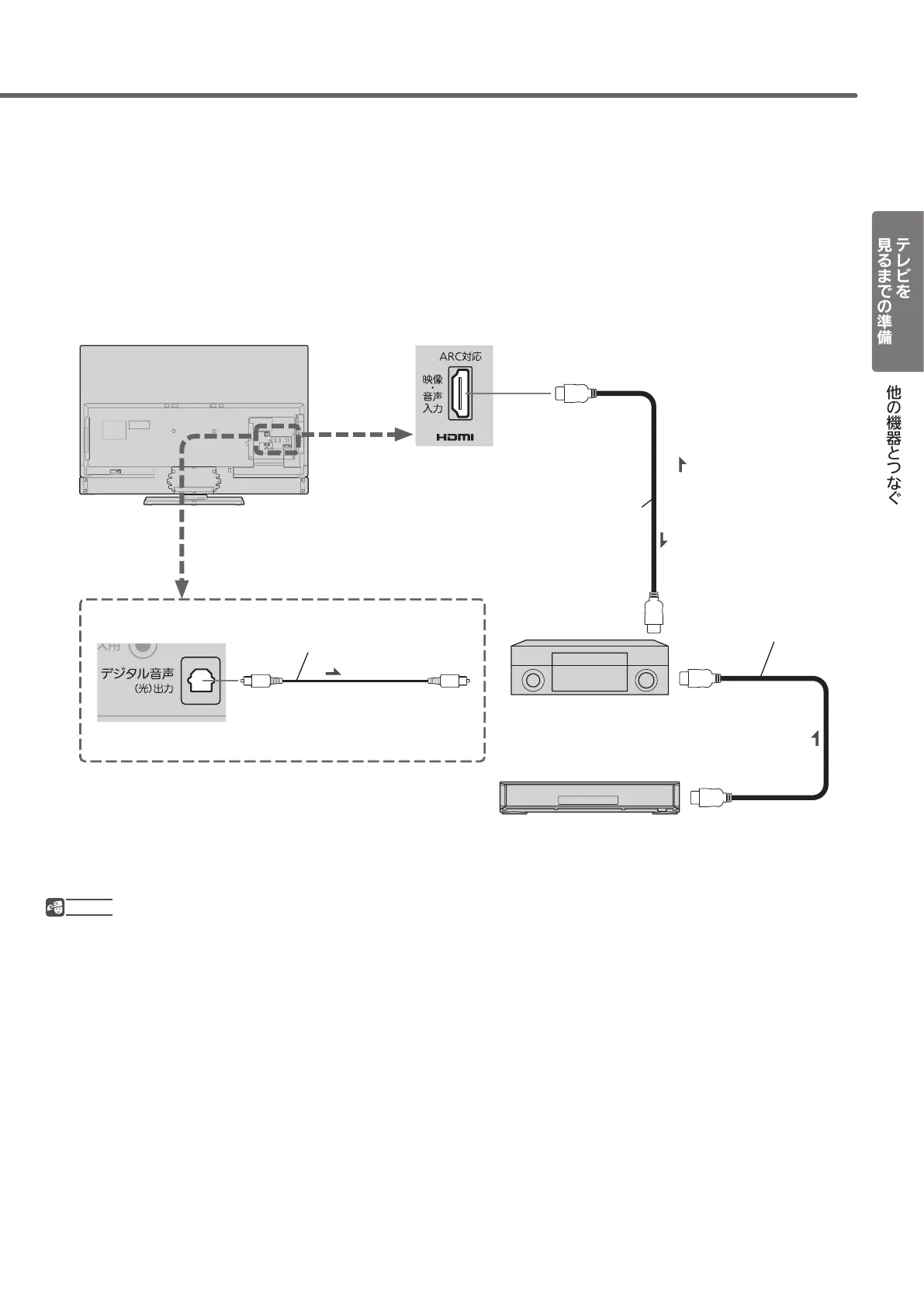

HDMIコントロール対応AVアンプを「HDMI4入力」に接続する
本機のモコンでHDMIルに対応したAV音量調節がす。接続後は、制御」「入」
定します
さらに、光ケーブル、HDMIケーブルで接続したときは、AVアンプに合わせて「光音声/ARC出力設定」が必要です。
また、HDMIケーブルで接続する場合はAVアンプがARC(オーディオリターンチャンネル)に対応している必
要があります。
接続図は、接続方一例
ARC(オーディオリターンチャンネル)について
テレビとAVアンプをHDMIケーブル1本で接続して、映像と音声
のテレビへの入力とデジタル音声のテレビからの出力が可能です。
光デジタルケーブルが不要になります。テレビもAVアンプもARC
に対応している必要があります。
お願い
!
HDMIケーブルはHDMI規格認証されたハイスピードHDMIケー
ブルをご使用ください。
4K映像を楽しむためには「プレミアムHDMIケーブル認証」
取得した18Gbps対応のHDMIケーブルをご使用ください。映
像音声が正しく表示されないときは「メニュー」「設定」「機能
設定」「入出力設定」「HDMI 4K入力信号設定」のHDMI画質
「通常」に設定してください。くわしくは、本機の画面上で見
ることができる「使いかたガイド」をご覧ください。
HDMIコントロール対応AVアンプをつないだときは、レコー
ダーなど周辺機器はAVアンプと接続してください。周辺機器か
らのサラウンドやデジタル音声出力でお聞きになれます。
HDMIコントロール対応AVアンプをつないだときは、デジタル
音声(光)出力もAVアンプと接続してくださいARC対応のAV
アンプでARCを使用するときは接続不要です)。AVアンプに電
源が入っているとき、本機の音声が消音される場合があります
のでAVアンプで本機の音声を聞けるようにします。この場合で
もリモコンの消音ボタンで消音になります。
ARCを使用するためにはARC対応のAVアンプが必要です
また、AVアンプ側の設定が必要な場合があります。
ARCを使用するときは必ず、HDMI4につないでください。
ARCを使用するときも、本機とつなぐHDMIケーブルのAVアン
プ側はHDMI出力に接続してください。
AVアンプにリアリンク対応機器をつなぐときは、AVアンプの
電源が「切」になっているとリアリンク機能が使えない場合があ
ります。「入」「スタンバイ」にしてください。
テレビに映像を映すために、AVアンプ側の設定が必要な場合が
あります。
AVアンプを含め、接続する外部機器の取扱説明書もあわせてご
覧ください。
HDMIコントロール対応機器は製品毎に接続方法や動作が異な
りますので機器の取扱説明書もあわせてご覧ください。
