KROK / STEP 7

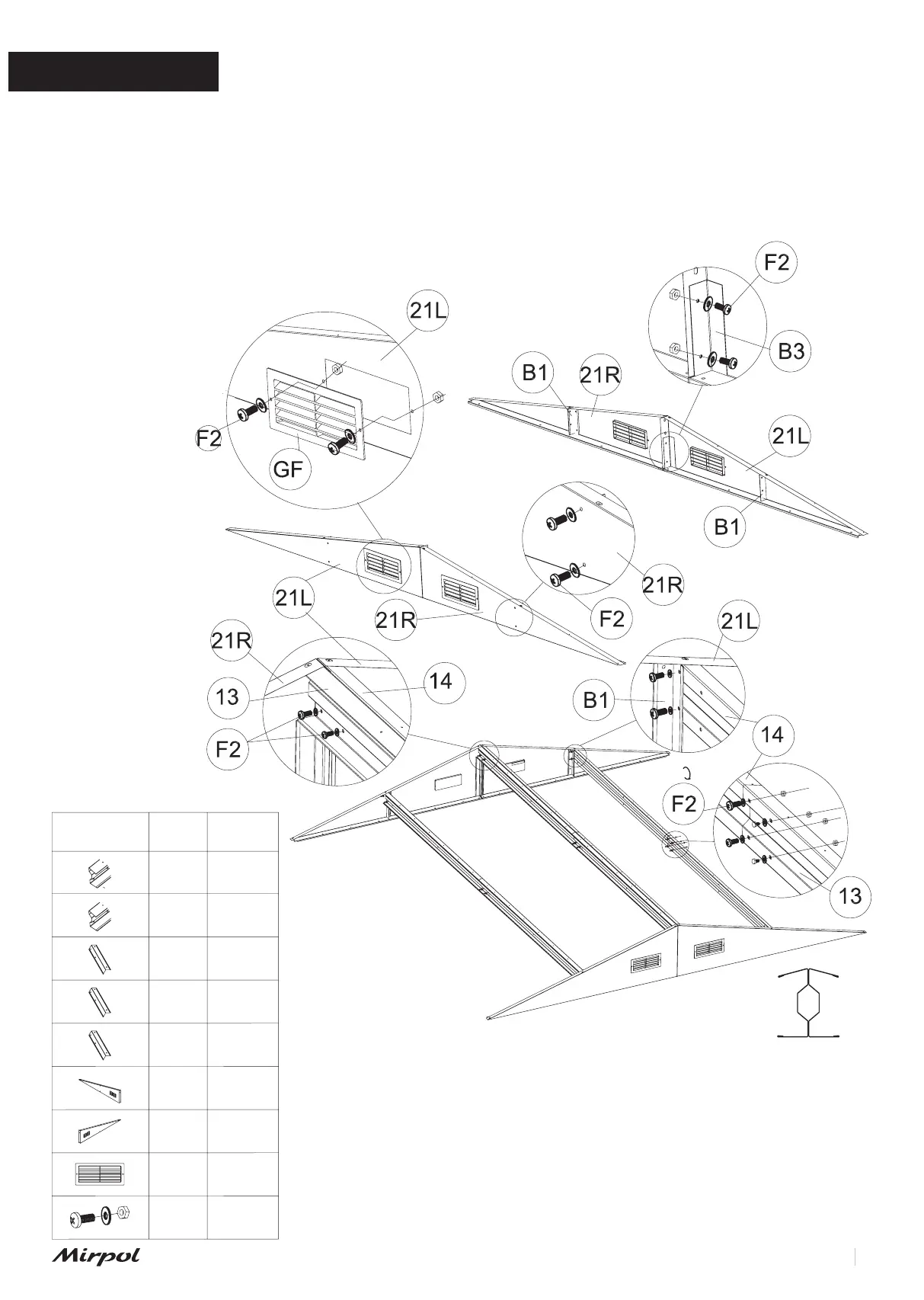

Umieść 4 elementy szczytowych paneli (21L) i (21R). Następnie

zmontuj dwa panele szczytowe (21L) i (21R) razem ze złączem (B1)

i złóż złącze (B1) jak pokazano na rysunku. Zabezpiecz je za pomocą

śruby(F2) i nakrętki, patrz rysunki poniżej. Połącz dwa wsporniki

dachu (13) i (14), a następnie przymocuj 4 zestawy konstrukcji

dachu do szczytowych paneli (21L) i (21R). Wyrównaj otwory

i zabezpiecz je za pomocą śruby (F2) i nakrętki.

Część Symbol Ilość

13

14

B1

B2

B3

21L

21R

GF

F2

4

4

2

2

4

2

2

4

44

Place the 4 pieces of the top panels (21L) and (21R). Then assemble

the two gable panels (21L) and (21R) together with the joint (B1)

and assemble the joint (B1) as shown in the picture. Secure them

with the bolt (F2) and nut, see the pictures below. Connect the two

roof supports (13) and (14), then attach 4 sets of roof structures to

the gable panels (21L) and (21R). Align the holes and secure them

with bolt (F2) and nut.
