10
EINSCHIESSEN
2
3
1
4
5
6
7

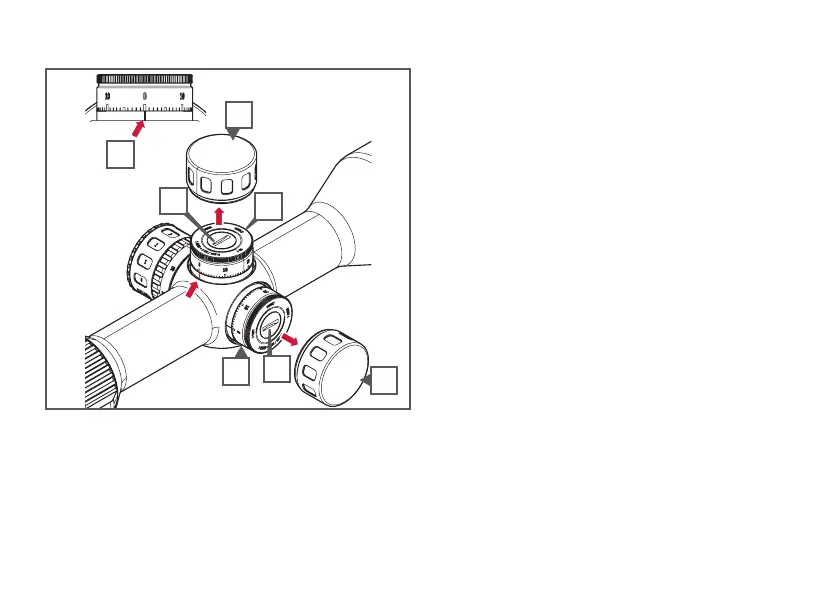

1. Abdeckkappe der Höhenverstellung
2. Abdeckkappe der Seitenverstellung
3. Verstellturm (Höhe)
4. Verstellturm (Seite)
5. Referenzmarke für Nullstellung
6. Halteschraube mit Münzschlitz (Höhe)
7. Halteschraube mit Münzschlitz (Seite)
Verstelltürme mit Schraubkappen
Die RS-6 Zielfernrohre sind (mit Ausnahme des Höhenverstell-
turms des 3-18x56 BDC) mit flachen Verstell türmen mit
Schraubkappen ausgestattet.
Zum Einschießen zunächst die Abdeckkappen (1 und 2) der
Höhen- und Seitenverstellung abschrauben. Darunter befinden
sich die drehbaren Verstelltürme (3 und 4) mit einer Skala
und einem Bezugspunkt für die Nullstellung (5). Jeder Klick
und Skalenstrich des Verstellturms bewirkt eine Änderung
der Trepunktlage um 1 cm auf 100 Meter. Eine Drehung im
Uhrzeigersinn bewirkt eine Trepunktverlagerung nach unten
bzw. links. Eine Drehung gegen den Uhrzeigersinn bewirkt eine
Trepunktverlagerung nach oben bzw. rechts.
Wenn die gewünschte Nullstellung eingestellt ist, die
Halteschraube (6 und 7) mit einer Münze lösen, bis sich der Turm
so weit hebt, dass der rote O-Ring sichtbar wird (siehe Bild-
in-Bild). Den Verstellturm so drehen, dass die Nullmarkierung
mit der Referenzmarke an der Turmbasis übereinstimmt und
mit den Fingern fixieren. Danach die Halteschraube mit einer
Münze wieder festdrehen.
