12

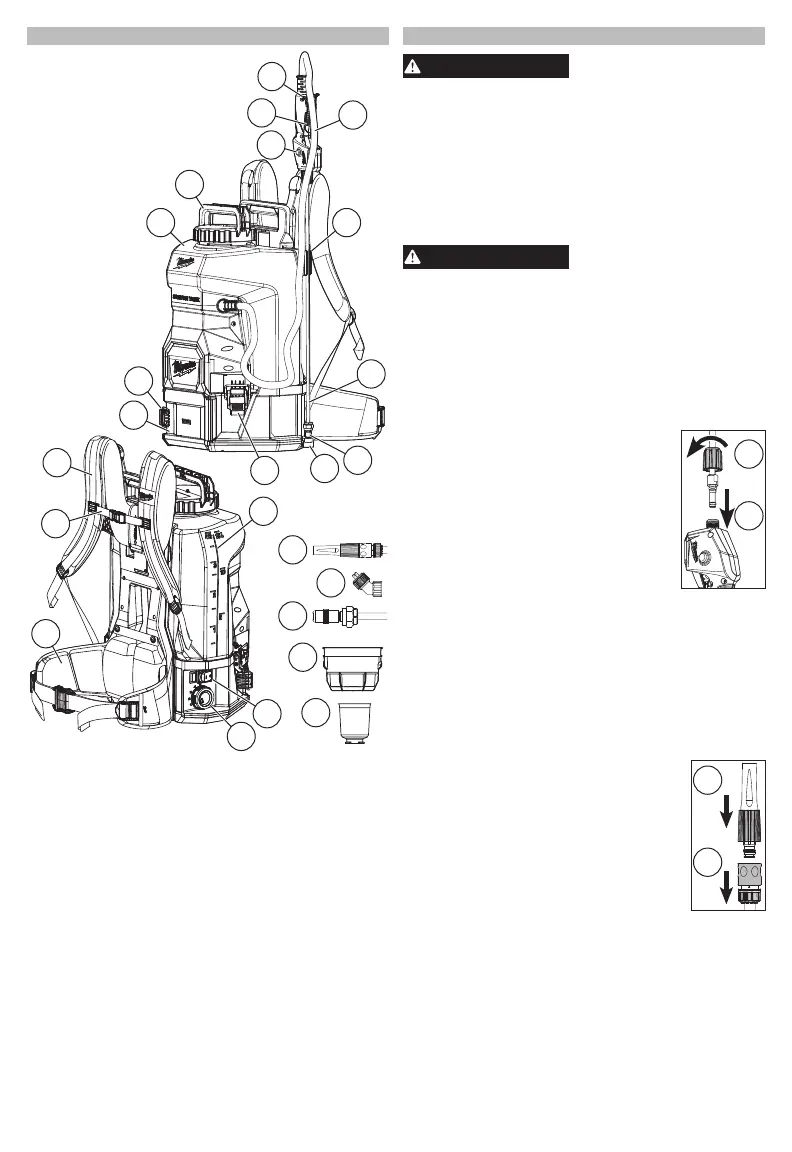

DESCRIPTION FONCTIONNELLE
1
2
4
3
5
7
6
8
9
11
12
10
13
14
16
17
18
15
1. Couvercle du
réservoir / poignée /
rangement supérieur
de lance d’arrosage
2. Verrou de gâchette
engagé
3. Poignée à gâchette
4. Verrou de gâchette
désengagé
5. Tuyau
6. Rangement latéral de
lance d’arrosage
7. Lance d’arrosage ^
8. Buse à eau *
9. Porte-buse
10. Boucle du réservoir (2)
11. Compartiment de piles
12. Loquet de batterie
13. Réservoir
14. Bandoulières
15. Marquage de
galons
16. Commutateur
d’alimentation et
voyant
17. Cadran de réglage
de débit
18. Ceinture de xation
19. Courroie à poitrine
20. Buse à jet en
éventail ^
21. Buse ajustable ^
22. Crépine
¤
23. Gobelet doseur ^
19
No de Cat. 49-16-19PS
8
20
21
22
23
* 49-16-19WS seulement ¤ 49-16-19PS et 49-16-19WS
^ 49-16-19PS seulement
MONTAGE DE L'OUTIL
AVERTISSEMENT
Toujours verrouiller la
détente ou retirer la bat-
terie les fois que l’outil est inutilisé.
À utiliser seulement avec le bloc-piles et le
chargeur indiqués dans la section « Spécica-
tions ».
Insertion / Retrait de la batterie
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l’outil.
Pour insérer la batterie, la glisser dans le corps de
l’outil. S’assurer qu’elle est xée solidement.
AVERTISSEMENT
Ne recharger la batterie
qu’avec le chargeur
spécié. Pour les instructions de charge spéci-
ques, lire le manuel d’utilisation fourni avec le
chargeur et les batteries.
L’emploi d’accessoires autres que ceux qui sont
expressément recommandés pour cet outil peut
comporter des risques.
Connexion de la lance d’arrosage à la
poignée de la gâchette
(No de Cat. 49-16-19PS)
1. AVERTISSEMENT ! Retirez la batterie
2
1
pour éviter de démarrer l’outil.
2. Insérer la lance d’arrosage dans la
poignée à gâchette (1) jusqu’au bout.
3. Glisser l’écrou dans le raccord leté
et le serrer fermement à la main (2).
4. Tirer sur la lance d’arrosage pour
s’assurer qu’elle est xée solidement.
5. Mettre la poignée à gâchette assem-
blée et la lance d’arrosage dans un
des emplacements de rangement.
Connexion des buses
(No de Cat. 49-16-19PS)
Sélectionner la buse d’après le type de travail à
eectuer et l’enler. Faire tourner la pointe de la
buse pour régler la conguration de pulvérisation
au besoin.
Connexion de l’approvisionnement d’eau
ou de la buse
(No de Cat. 49-16-19WS)
Pour attacher le tuyau de versage d’eau
1
2
à l’outil ou à la buse, pousser le raccord
de connexion rapide vers la buse / l’outil
pour les unir (1). Tirer sur les éléments
de connexion pour constater qu’ils sont
bien mis en place.
Pour le retirer, tirer le collier en arrière
pour relâcher (2). Lors de l’utilisation de la
buse, la serrer ou la desserrer au besoin
pour ajuster le mode de pulvérisation.
