26
5. Prestando atención a la manera en que el cable
pasa por la carcasa, jale el cable para sacarlo de
la herramienta.
6. Use prensas u otra alternativa práctica para jar
y apoyar el cable a una plataforma estable. Sos-
tener la pieza con las manos o apoyarla contra el
cuerpo genera inestabilidad y puede ocasionar
una pérdida de control.
7. Corte la camisa y el cable con una recticadora
de corte. ¡ADVERTENCIA! Sostenga con rmeza
la recticadora y ubique su cuerpo y brazos de tal
manera que le sea posible resistir las fuerzas del
contragolpe. Siempre use la empuñadura auxiliar,
si viene incluida, para máximo control. Siempre
use la recticadora con las dos manos.
8. Use un cortatubos para cortar la camisa de tal
manera que el cable quede expuesto.
9. Quite los bordes losos del extremo del cable.
10. Use una crimpadora hidráulica manual con un
dado de 6,8 mm para crimpar rmemente el
adaptador al cable.
OFF
25
ON
Cable
Adaptador
Crimpadora

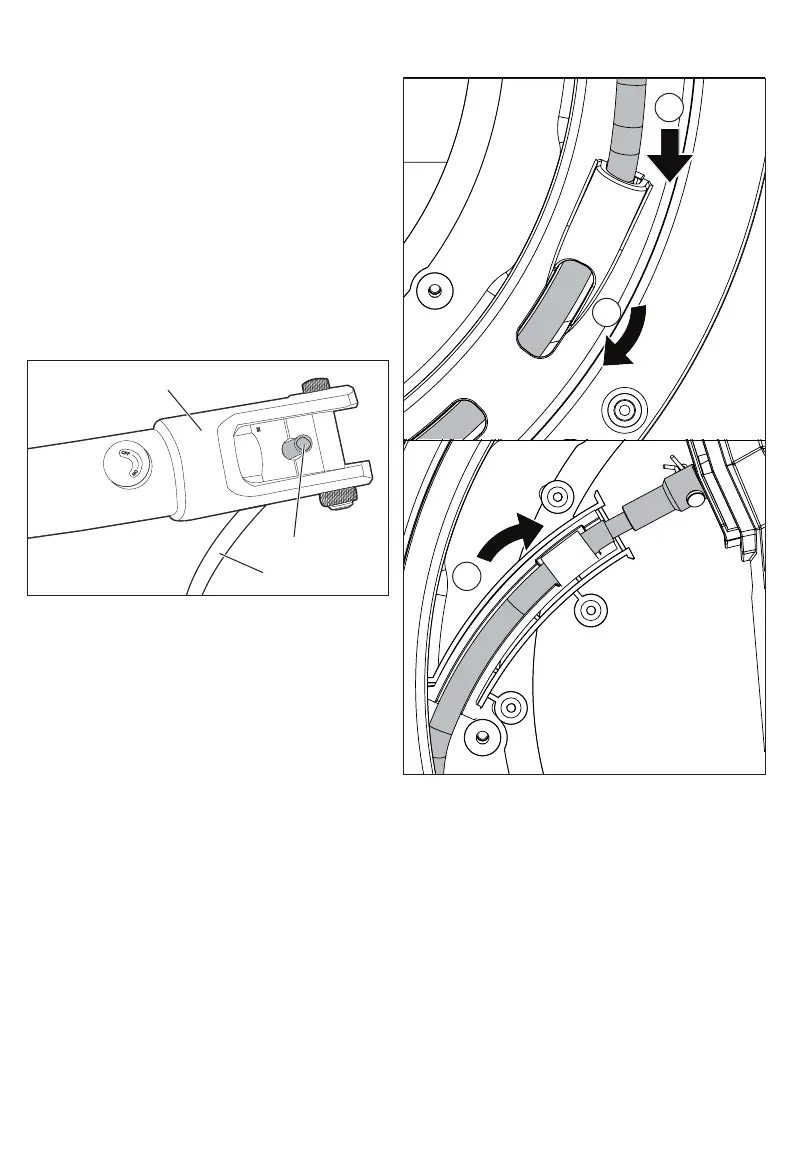

11. Pase el cable nuevo a través de la carcasa, tal
como se muestra en la imagen, hasta que el cable
aparezca dentro del tambor.
3
1
2
12. Alinee el cable y los oricios del accionador del
cable con la llave hexagonal incluida.
13. Instale el patilla de conector y el pasador.
14. Empuje el cable dentro de las guías empotradas
de hule.
15. Empuje el resto del cable hacia dentro de la
herramienta.
16. Vuelva a instalar la cubierta con la leyenda "Quite
el cable de acceso".
