Milwaukee Electric Tool Corporation
13135 West Lisbon Road
Brookfield, Wisconsin 53005
TEL: (800) 729-3878
21

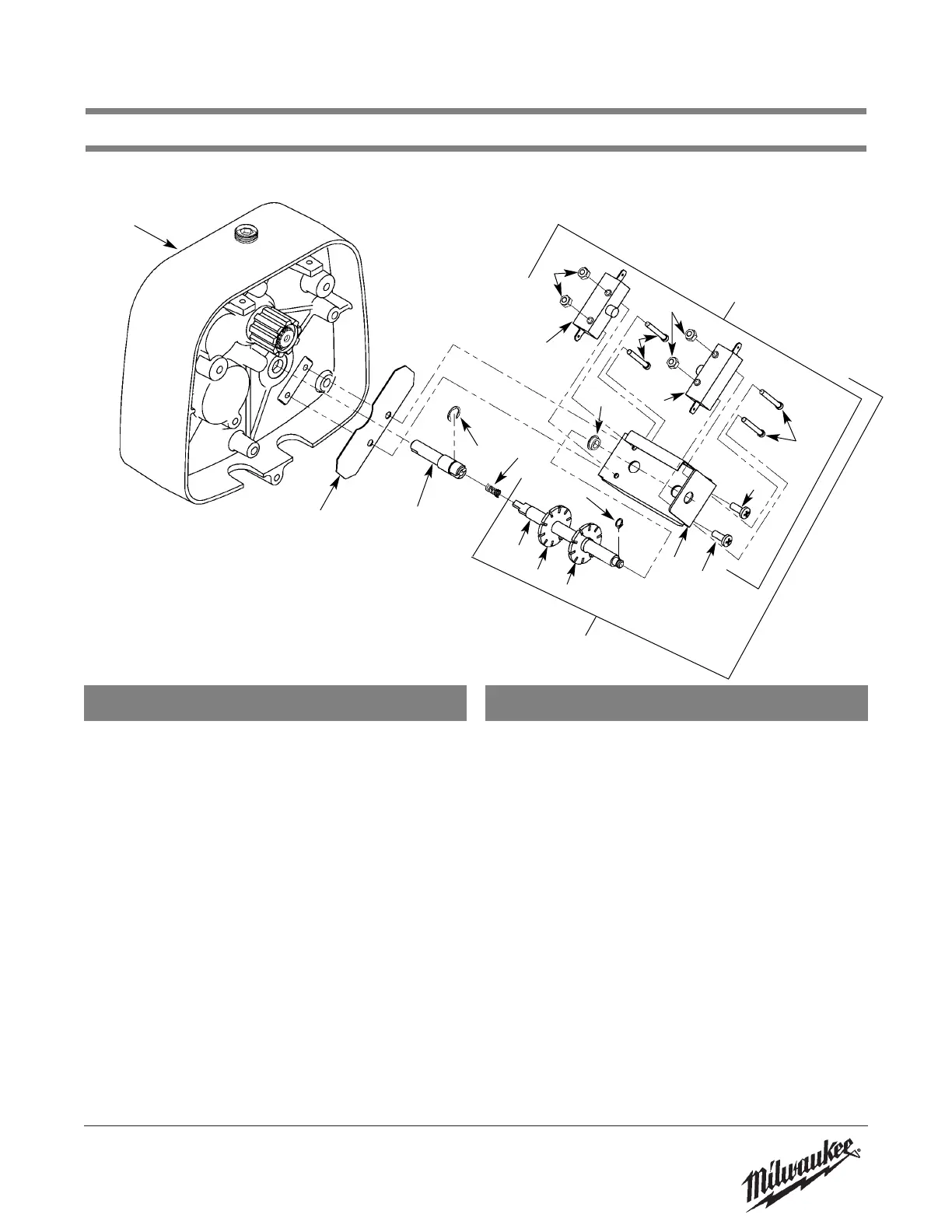

Figure 17 - Limit Switch Parts
7
15
17
16
6
13
10
9
12
3
11
14
5
1
4
1 Gear Box Cover 1
2 Limit Switch & Shaft Assembly 1
(Includes Items 4-12)
3 Limit Switch Assembly 1
(Includes Items 4-8)
4 Switch 2
5 6-32UNC X 1" Screw 4
6 6-32UNC Elastic Locknut 4
7 Limit Switch Bracket 1
(Includes Item 8)
8 Bushing 1
9 Limit Switch Shaft 1
10 Limit Switch Nut (Silver) 1
11 Limit Switch Nut (Gold) 1
12 Retaining Ring 1
13 Insulator 1
14 Limit Switch Stub Shaft 1
15 E-Ring 1
16 Spring 1
17 10-24UNC X 1/2" Screw 2
Parts List for Limit Switch Parts
Ref Description Qty Ref Description Qty
No. No.
17
5
8
6
4
2
