Milwaukee Electric Tool Corporation
13135 West Lisbon Road
Brookfield, Wisconsin 53005
TEL: (800) 729-3878
17

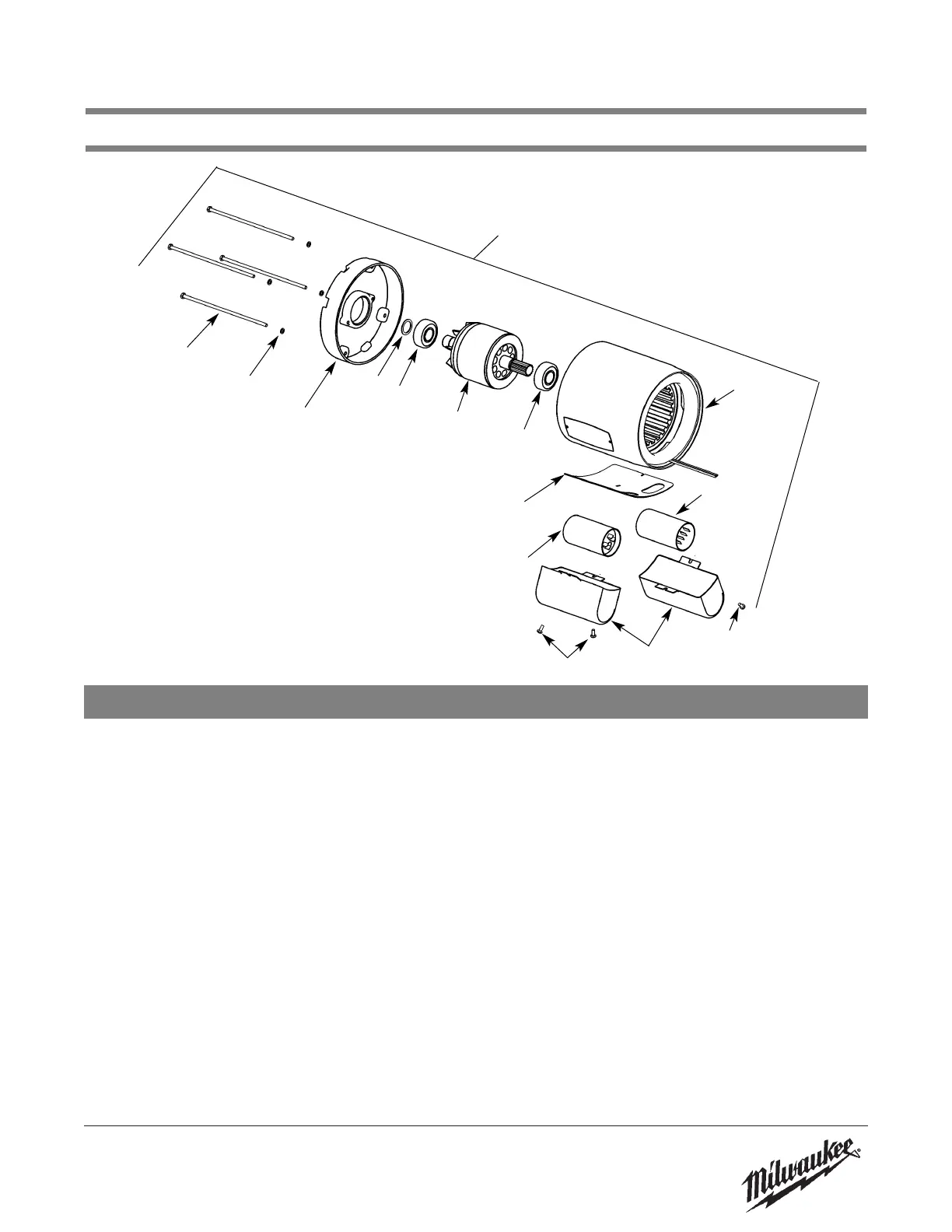

Figure 13 - Hoist Motor, 1-Phase
10
1
6
13
2
3
4
8
7
5
11
14
12
1 Hoist Motor
1/2 hp, 115/230V-1Ph 1
1 hp, 115/230V-1Ph 1
2 Stator Assembly* 1
3 Rotor Assembly* 1
4 End Shield 1
5 Rear Bearing 1
6 Front Bearing 1
7 Shim washer 1
8 Capacitor
1/2 hp 1
1 hp 1
9 SINPAC
®
Starting Switch 1
10 Capacitor/Start Switch Cover 2
11 Rubber Gasket 1
12 Thru Bolt
1/2 hp 4
1 hp 4
13 #10 Spring Lockwasher 4
14 8-32UNC X 5/16" Screw 3
*Not available as repair part.
Parts List for Hoist Motor, 1-Phase
Ref.
No. Description Qty
9
14
