9

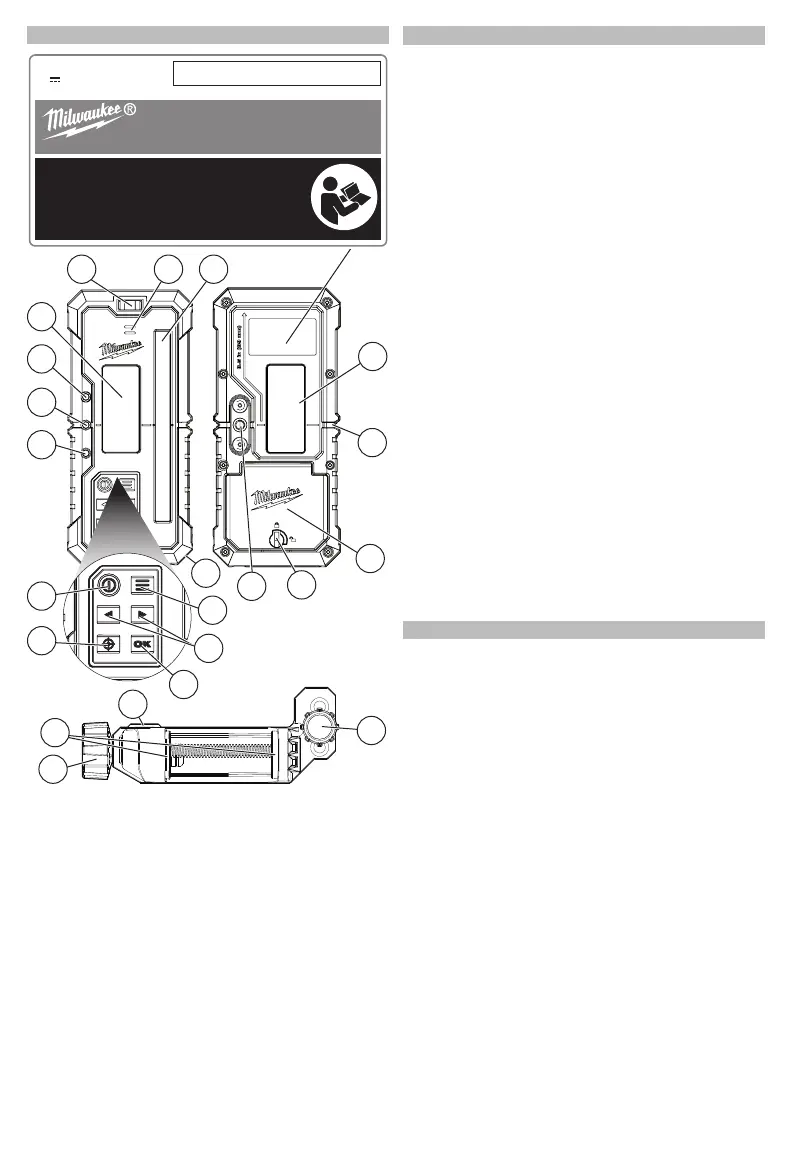

DESCRIPTION FONCTIONNELLE
1. Niveau à bulles d’air
2. Haut-parleur
3. Détecteur
4. Écran ACL arrière
5. Ligne centrale
6. Porte de compartiment
des piles
7. Verrou à rabat de
porte de compartiment
des piles
8. Caractéristique de
connexion de bride
9. Accessoire de bracelet
de sûreté
10. Touche « Menu »
11. Touches de réglage
droite / gauche
12. Touche « OK »
13. Touche de
coïncidence de
grade
14. Touche
d’alimentation
15. Témoin à DEL haut
16. Témoin à DEL
central
17. Témoin à DEL bas
18. Écran ACL avant
19. Fiole supercielle
20. Bouton de xation
de bride
21. Bouton de serrage
22. Mâchoires de bride
IN
IN
1 2 3
4
5
6
7
8
9
15
16
17
18
19
20
22
21
CAT. NO. 3714 SER.
3 V AAx2 LR6/15A
Contains FCC ID: SQGBL654 Contains IC: 3147A‐BL654
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1.This device may not cause harmful interference.
2.This device must accept any interference received,
including interference that may cause undesired operation
.
DUAL SLOPE ROTARY
LASER RECEIVER
Milwaukee Tool, Brookfield, WI 53005 USA
10
13
12
14
11
SPÉCIFICATIONS
No de Cat. .......................................................3714
Volts...................... 3 V (2xAA) IEC LR6 / ANSI 15A
Module/FCC ID ........................ BL654 / SQGBL654
Angle de réception............................................. 70°
Compatibilité de longueur d'onde ...... 620 - 690 nm
Plage de détection ........ 4,6 - 1 219 m (15' - 4 000')
Aire de réception ............................±61 mm (±2,4")
Volume....................................................... ≥95 dBa
Altitude.......................................... 2 000 m (6 560')
Niveau de pollution ................................................2
Indice de protection ......................................... IP67
(Composant de batterie non inclus)
Coecient de chute ...........................................2 m
Marque centrale...............................88,9 mm (3,5")
(depuis la partie supérieure)
Arrêt automatique .........................................15 min
(aucune touche appuyée ou aucune détection de laser)
Autonomie ........................................................40 h
Poids de pince .................................0,2 kg (0,4 lbs)
Largeur de pince..............................63,5 mm (2,5")
Humidité relative maximale (HR) ..................... 80%
jusqu'à 31°C (88°F)
Humidité relative linéaire descendante (HR) ... 50%
jusqu'à 40°C (104°F)
Température ambiante
de stockage
recommandée ....... -25°C
à
60°C
(-13°F à 140°F)
Température ambiante
de fonctionnement
recommandée ....... -20°C
à
50°C
(-4°F à 122 °F)
Compatible suggéré
laser No de Cat. .................................... 3704-20
REMARQUE : La distance, la puissance du laser
ainsi que d'autres facteurs environnementaux tels
que la température, la précipitation ou les conditions
de lumière ambiante pourront avoir une incidence sur
la précision et la plage du produit.
ASSEMBLAGE
Attachement de la bride
La bride est une pièce facultative qui peut être
attachée au récepteur/à la télécommande. Il est
possible d'utiliser la bride avec des tiges graduées
et des pièces de bois d'une épaisseur maximale de
63,5 mm (2,5").
1. Pour attacher la bride au récepteur, aligner les
poteaux d'attachement sur la bride avec la car-
actéristique de connexion de bride qui se trouve
sur le dos du récepteur.
2. Aligner la vis dans le dos et tourner le bouton à
droite pour la serrer en place.
3. Pour attacher la bride à la pièce de travail, tourner
le bouton de serrage à gauche pour ouvrir les
mâchoires de la bride. Pour serrer la bride sur
la pièce de travail, tourner le bouton de serrage
à droite. Veuillez s'assurer que la bride est bien
serrée avant d'eectuer toute opération.
4. Pour retirer la pince de la pièce, tournez le bouton
de serrage dans le sens inverse des aiguilles d'une
montre jusqu'à ce que les mâchoires de la pince
se détachent de la pièce. Pour retirer la pince du
récepteur, tournez le bouton de xation de serrage
dans le sens inverse des aiguilles d'une montre et
retirez la pince à l'arrière du récepteur.
Remplacement des piles
Utiliser uniquement des piles alcalines. Ne pas uti-
liser des piles au zinc-charbon. Quand le récepteur
ne sera pas utilisé pour une longue période, retirer
les piles en tant que mesure de protection contre
