Installatie van de luchtafvoerleiding
*INSTALLATION*
60

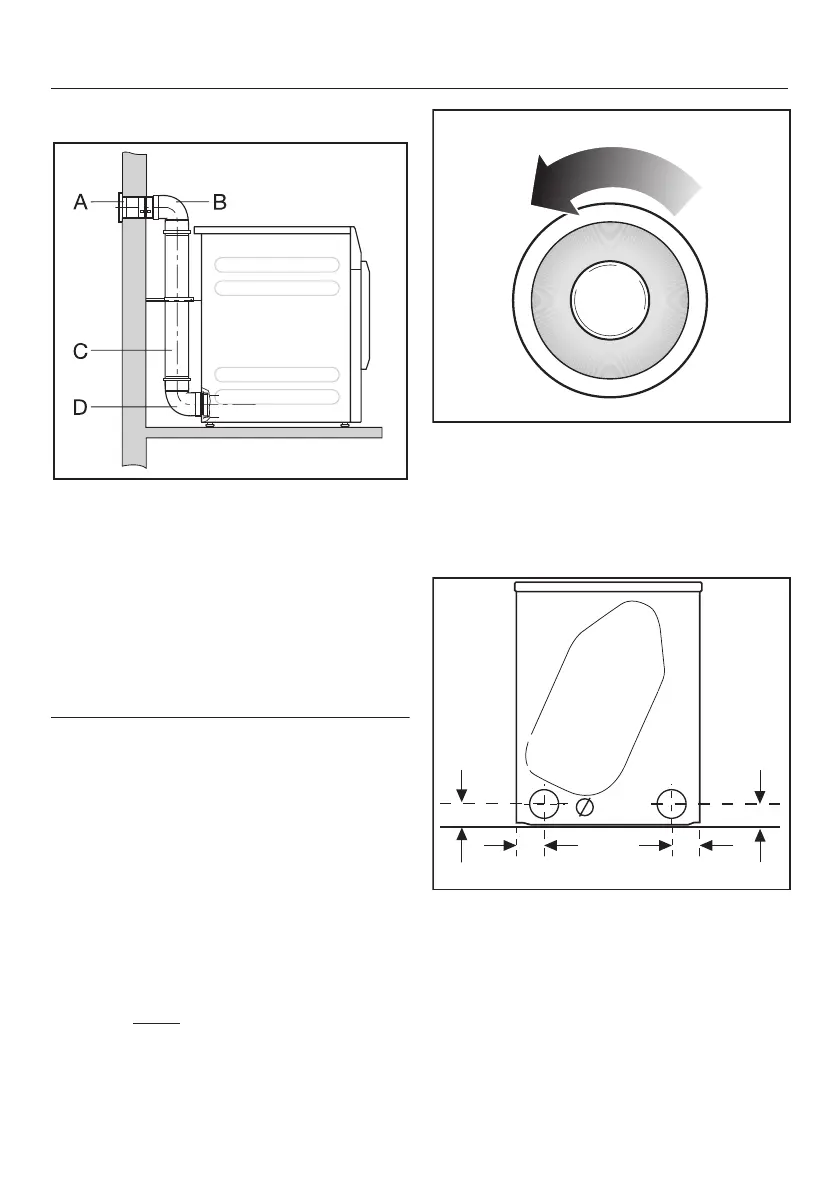

Rekenvoorbeeld
A Muurdoorvoer, met roosterin-
zet
= 1x3,8m vergelijkende buis-
lengte
= 3,8m
B/D 2 bochten, 90° kunststof af-
voerbuis
= 2x0,8m vergelijkende buis-
lengte
= 1,6m
C 0,5m kunststof afvoerbuis
= 0,5x1m vergelijkende buis-
lengte
= 0,5m
Totale lengte afvoerbuis = 5,9m
Omdat de totale buislengte minder dan
20m bedraagt (volgens tabelII), is een
buisdiameter van 100mm voldoende.
Luchtafvoeropeningen aan de
achterkant van de droger
Luchtafvoeropening afsluiten
De luchtafvoerleiding wordt rechts en
links aan de achterkant van de droger
geïnstalleerd. De aansluiting die u niet
gebruikt, moet u met de dop afsluiten.
Draai de dop naar links los.
Druk de dop stevig in de open luchtaf-
voeropening.
Afmetingen van de luchtafvoerope-
ningen
100
92
100
100
92
Alle afmetingen zijn in mm aangegeven.
De wandafstanden zijn aanbevelingen
om de servicewerkzaamheden te verge-
makkelijken. Als de opstellingsmogelijk-
heden beperkt zijn, kan de machine ook
tegen de wand worden geschoven.
