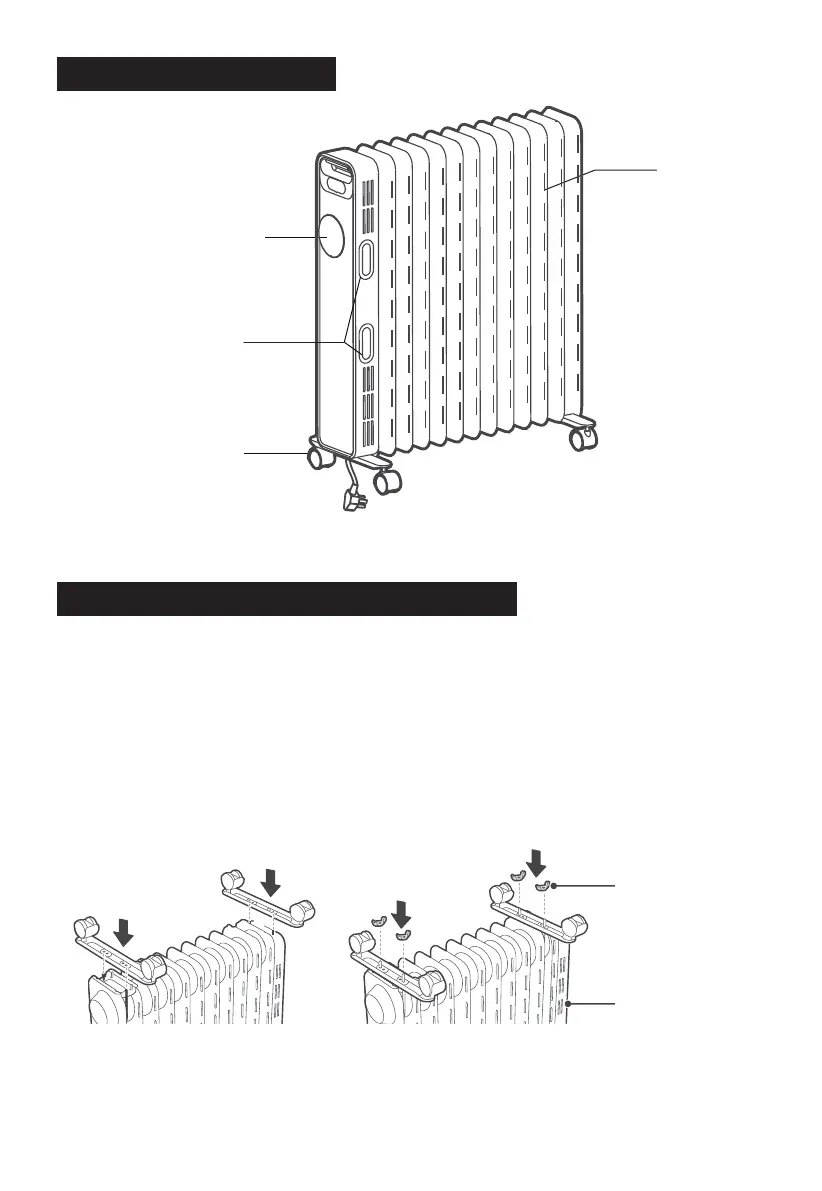

SCHEMA DES PIECES
Ailettes
Utilisation d'un radiateur à bain d'huile
Ecrous
papillon
Panneau de Commande
Enroulement du cordon
Assemblage de roulettes
1. Mettre le radiateur à l'envers.
2. Comme indiqué sur l’illustration 1, aligner les orifices de montage d'un
assemblage de roulettes et les installer sur les vis à l’emplacement prévu
situé à l'extrémité de l'ailette du radiateur, puis faire de même avec l'autre
assemblage de roulettes en le montant sur les vis à l’emplacement prévu
situé au bas du boîtier de commande à l’autre extrémité.
3. Comme indiqué sur l’illustration 2, les deux jeux de roulettes sont fixés à
l’aide des quatre écrous papillon. Remettre ensuite le radiateur au sol, à
l’endroit, posé sur les roulettes.
Boîtier de
commande
Illustration 1 Illustration 2
3
