60
B
A
60
80
243
X970–1070
100 100
80
Opcjo
nalny
X
1
160-500
2
3
260–700
Komin
400+390
500+490
360–900600+590
(3)
C
●
●
●
●

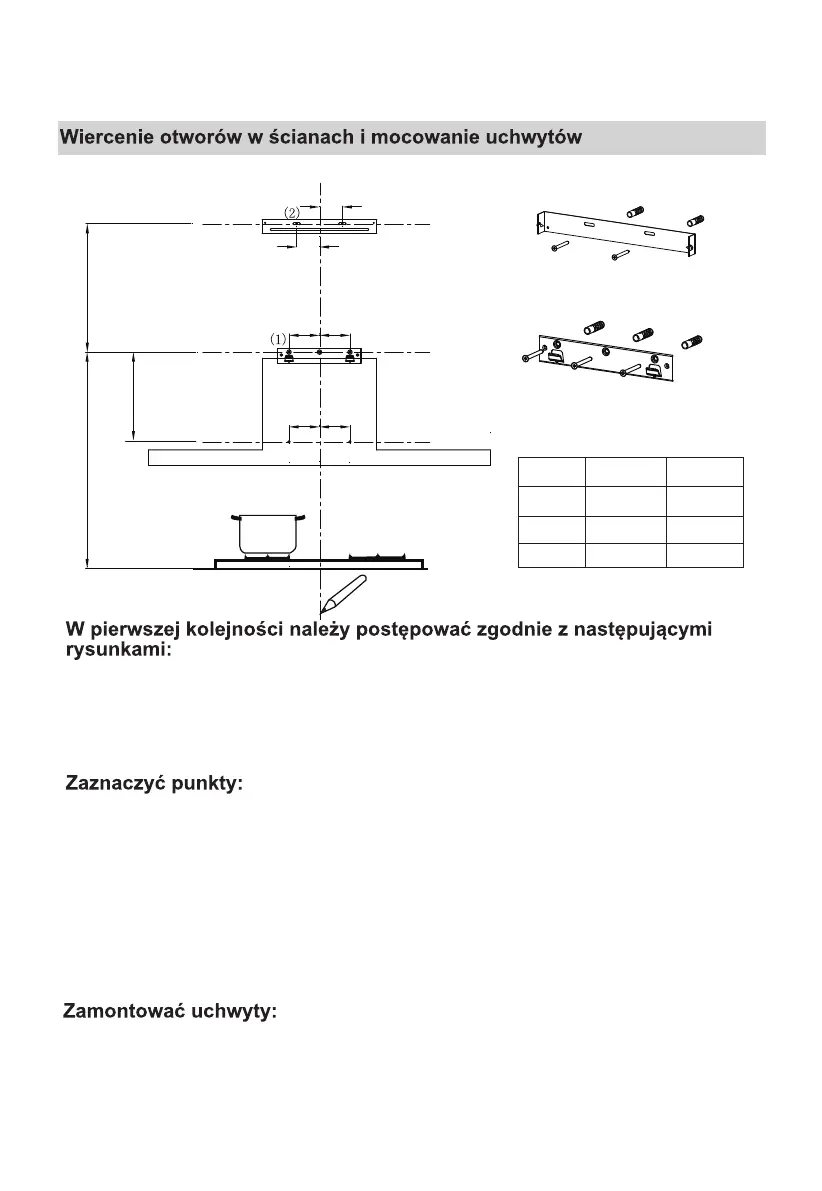

Pionowa linia sięgająca sufitu lub górnej granicy, znajdująca się na środku obszaru, na
którym ma zostać zamontowany okap.
Pozioma linia A na wysokości 970–1070 mm nad płytą kuchenną.
Pozioma linia B znajdująca się X mm nad płytą kuchenną.
Pozioma linia C znajdująca się 243 mm poniżej linii poziomej A.
●
●
●
●
●
●
Zaznaczyć punkt (1) na poziomej linii A, 80 mm od pionowej linii odniesienia.
Powtórzyć tę czynność po drugiej stronie i na pionowej linii odniesienia, upewniając
się, że trzy oznaczenia są wypoziomowane.
Zaznaczyć punkt (2) na poziomej linii B, 60 mm od pionowej linii odniesienia.
Powtórzyć tę czynność po drugiej stronie, upewniając się, że oba oznaczenia znajdują
się na tej samej linii poziomej.
Zaznaczyć punkt (3) na poziomej linii C, 100 mm od pionowej linii odniesienia.
Powtórzyć tę czynność po drugiej stronie, upewniając się, że oba oznaczenia są
wypoziomowane.
07
●
●
●
●
Wywiercić otwory w zaznaczonych miejscach za pomocą wiertła o średnicy Φ10 mm.
Włożyć kołki rozporowe 11 do otworów.
Zamocować uchwyt mocujący okap 20 za pomocą 3 śrub 10 (5 × 50) w linii poziomej A.
Zamocować uchwyt mocujący komin 21 za pomocą 2 śrub 10 (5 × 50) w linii poziomej B.
MONTAŻ PRODUKTU
