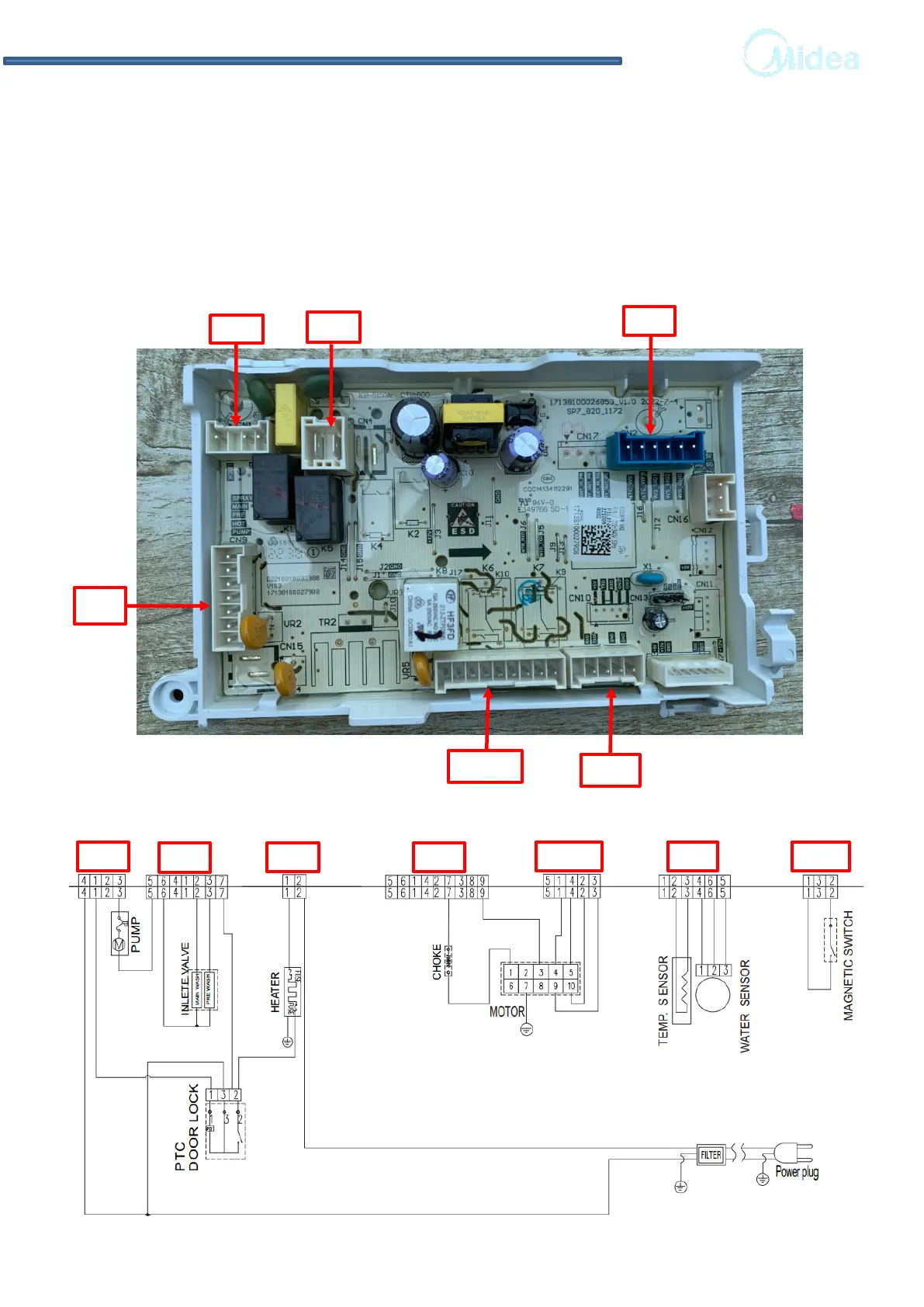

3 WIRING DIAGRAM/PCB LAYOUT
3.1 PCB Layout (Inverter Motor)
3.2 Wiring Diagram (Inverter Motor)
1 CN14： Inverter Motor communications
2 CN8： Inverter Motor& Choke
3 CN9: Inlet Valve & Drain Pump & Door Lock
4 CN2：Temp Sensor & Water Sensor
5 CN5：Noise Filter & Heater
6 CN1： Noise Filter & Drain Pump & Door Lock
CN1
CN5
CN9
CN8
CN14 CN2 CN16
6
CN1
CN5
CN2
CN9
CN8
CN14
