Instrucciones
de Instalción
Para su seguridad, todos los cuatro (4) tornillos DEBEN estar bien sujetos.
A.
NOTA
El carril superior y los paneles deslizantes en cada lado se sirve para ofrecer
un paso adecuado a la parte trasera de 5/16” (8mm). Es necesario para la
utilización del agua condensada y el drenaje adecuado. Si no use los paneles
laterales por ningún razón, debe mantener este paso hacia la parte trasera.

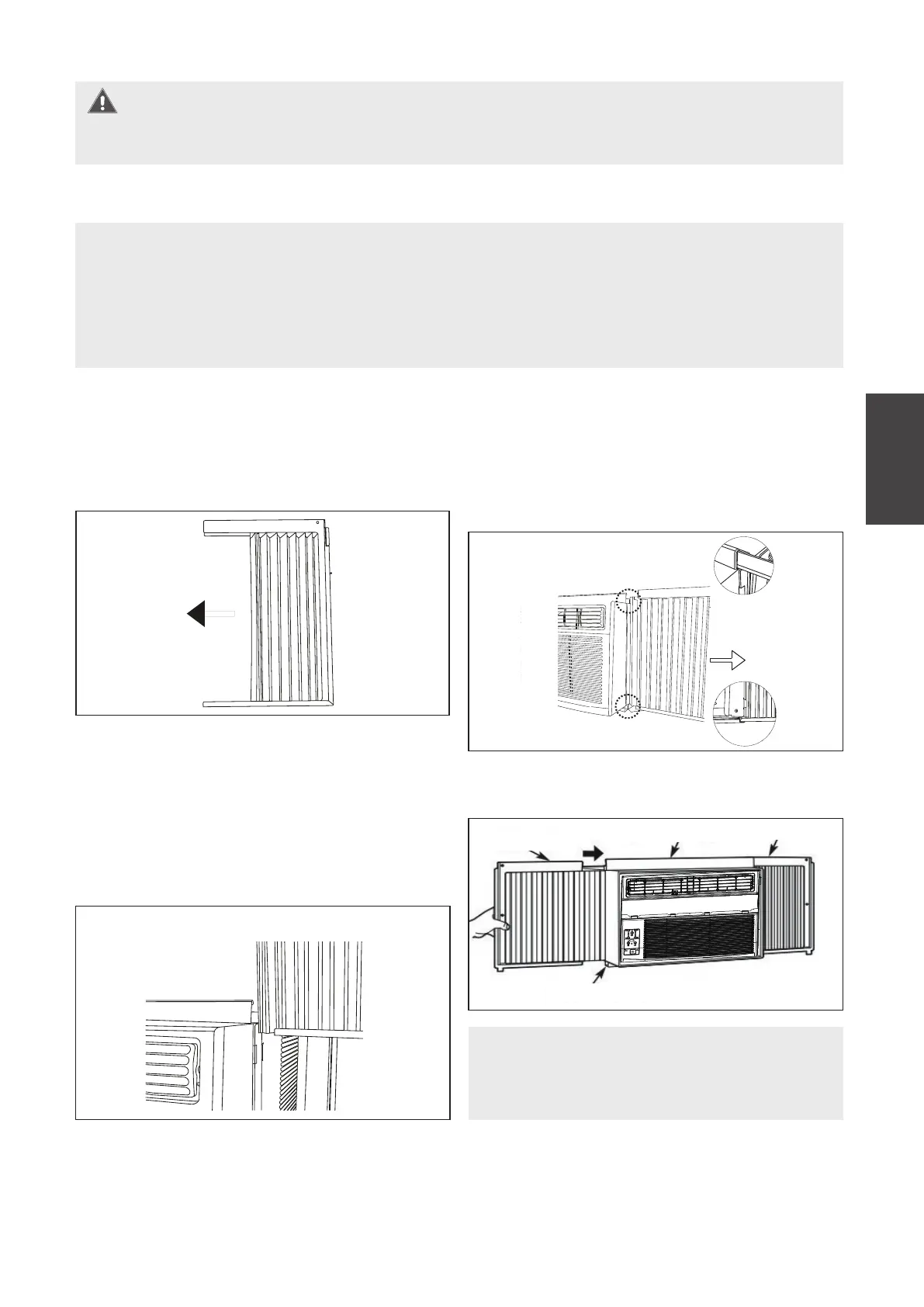

3. INSTALAR LOS PANELES DEL AIRE ACONDICIONADO
46
NOTA
Si la ventana de la tormenta bloquea
AC, consulte Fig. 11.
C. Una vez el panel está instalado en un
lado del gabinete, asegúrese de que
esté correctamente dentro del canal del
marco con ajustes suaves. Deslice los
extremos superior y inferior del marco
en el carril del gabinete. Fig. 3.
B. Deslice la sección ” ” del lado libre del
I
panel directamente entre el gabinete
como se muestra en Fig. 2. Deslice
el panel abajo. Asegúrese de dejar
suficiente espacio para deslizar el parte
superior y inferior del marco entre el
carril del gabinete.
D. Deslice el panel hasta el fondo y repítalo
al otro lado.
Carril superior
Carril inferior
Fig. 3
Carril superior
Carril inferior
Izquierda
superior
Derecha superior
Fig. 4
Fig. 1
"I"sección
Fig. 2
Sección ”I”
WARNING
Ponga la unidad en el suelo, un
banco o una mesa. Sujete el panel de
acordeón en una mano y suavemente
tire hacia atrás el centro para sacarla
fuera. Consulte Fig. 1.
