23

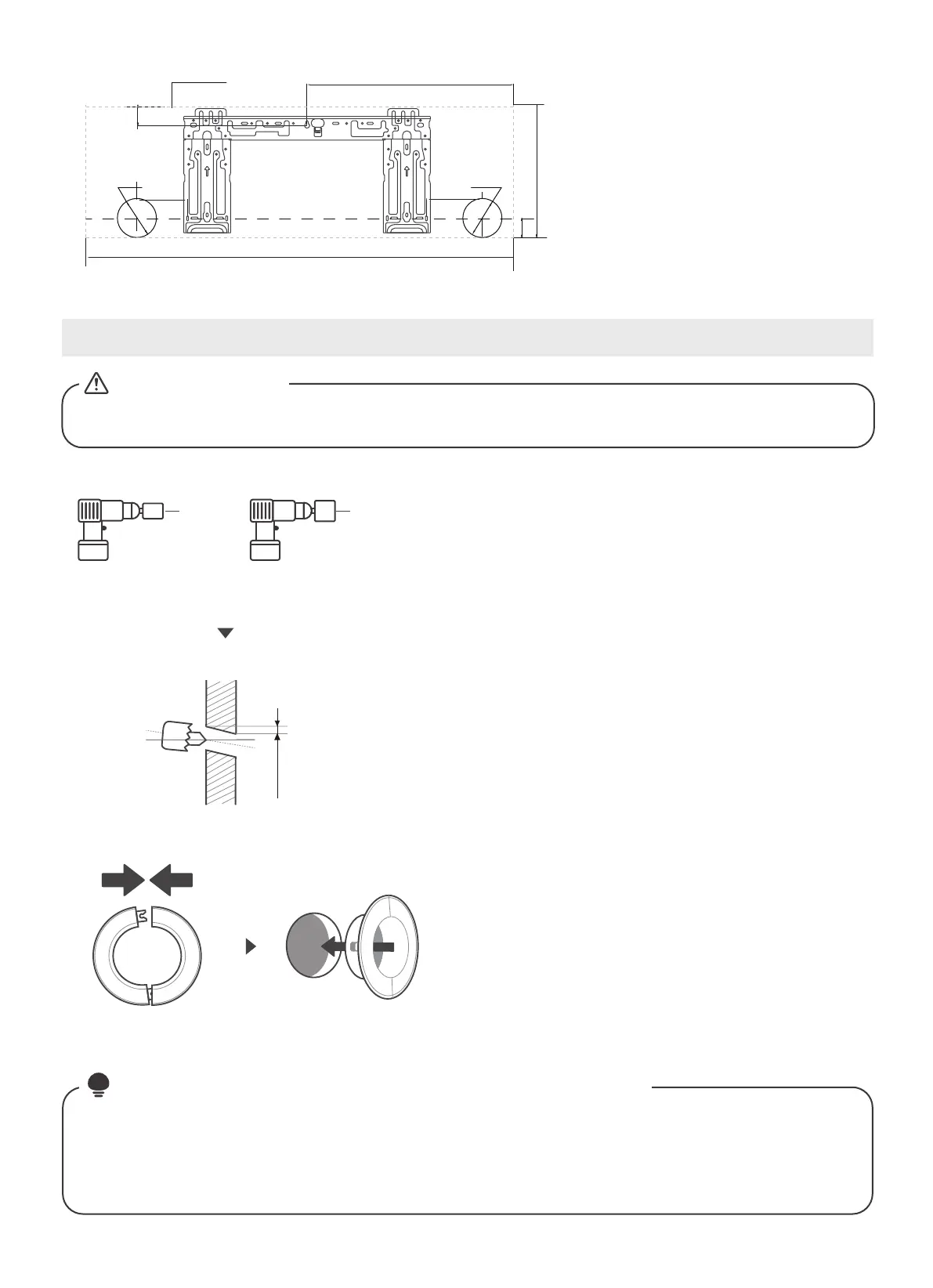

Fig.3.2
330 (12.99)
1055 (41.54)
101(3.98)
536(21.1)
69.2(2.72)
53(2.1)
131.8(5.19)
Modello D
Schema dell'unità
interna
Foro tubo
φ 90 (3,54)
Foro tubo
φ 90 (3,54)
Forare il muro
ATTENZIONE
NOTA: LA DIMENSIONE DEL FORO NEL MURO
Quando si fora il muro, assicurarsi di evitare cavi, tubature e altri componenti
sensibili.
Le dimensioni del foro a parete sono determinate dai tubi di collegamento.
Quando la dimensione del tubo lato gas è Φ 16 mm (5/8") o superiore, il foro nella
parete deve essere di 90 mm (3,54 pollici). Quando la dimensione del tubo lato
gas è inferiore a Φ 16 mm (5/8"), il foro nella parete deve essere di 65 mm (2,56
pollici).
Utilizzando una carotatrice da 65 mm
(2,56") o 90 mm (3,54") (a seconda dei
modelli)
Forare il muro
Al chiuso All'aperto
5-7 mm (0,2-
0,28")
Φ90 mm
(3,54")
Φ65 mm
(2,56")
Parete
foro a parete.
il manicotto di
protezione del muro
Posizionare il manicotto protettivo nel foro.
Fase 1:
Utilizzando una punta da trapano da 65
mm (2,56") o 90 mm (3,54") (a seconda
del modello), praticare un foro nel muro.
Assicurarsi che il foro venga praticato con
una leggera angolazione verso il basso, in
modo che l'estremità esterna del foro sia
più bassa di circa 5 mm - 7 mm (0.2-0.28")
rispetto all'estremità interna. Ciò garantirà
il corretto drenaggio dell'acqua.
Fase 2:
Posizionare il manicotto protettivo nel
foro. In questo modo si proteggono i bordi
del foro e si contribuisce a sigillarlo una
volta terminato il processo di installazione.
