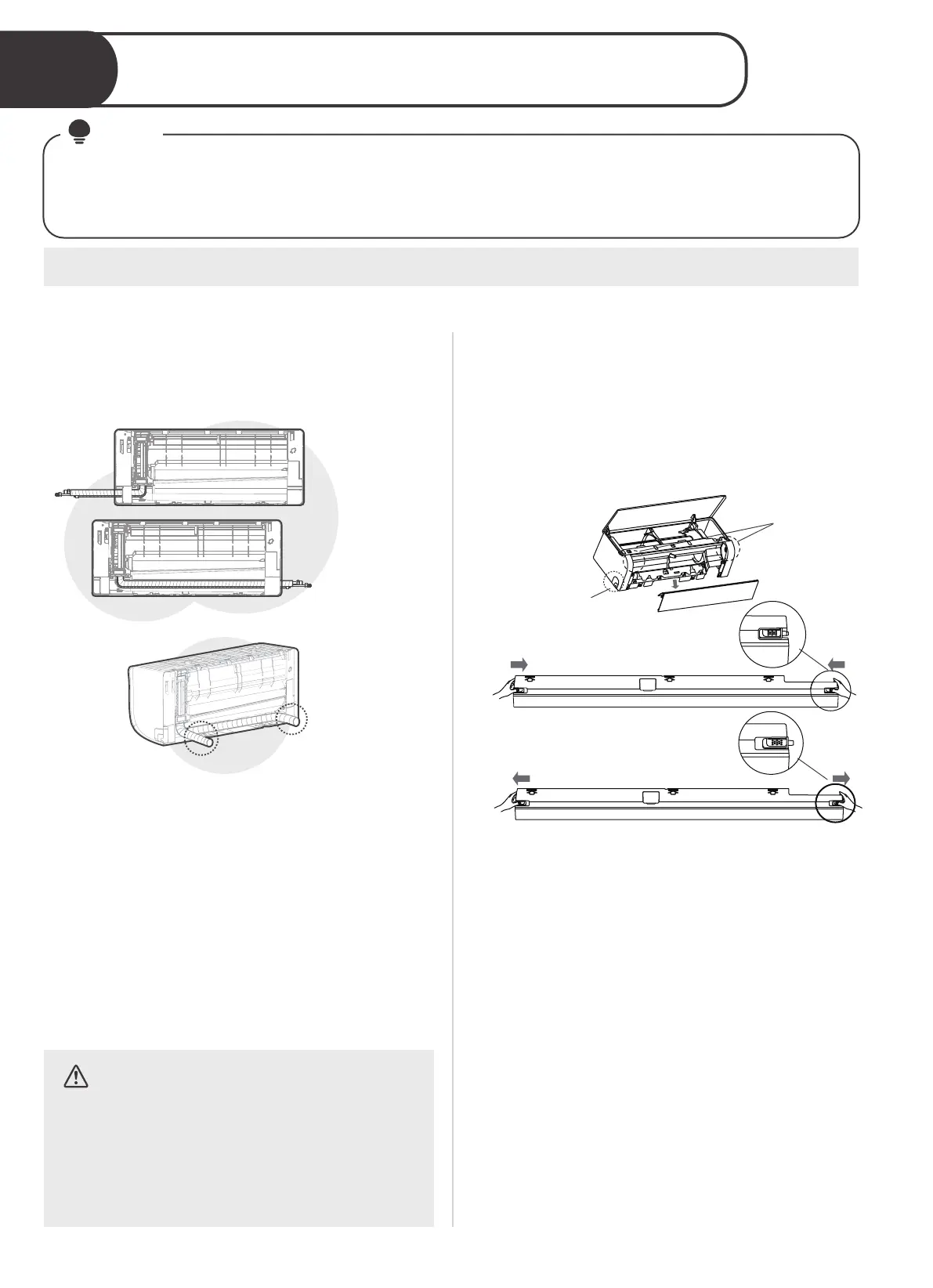

Installare il tubo del refrigerante e
il tubo di scarico
NOTA
ATTENZIONE
La tubazione del refrigerante si trova all'interno di una guaina isolante fissata sul retro dell'unità. È
necessario preparare la tubazione prima di farla passare attraverso il foro nel muro. Per istruzioni
dettagliate sulla svasatura dei tubi e sui requisiti di coppia di svasatura, tecniche, ecc., fare
riferimento alla sezione Collegamento delle tubazioni del refrigerante di questo manuale.
Prestare la massima attenzione a
non ammaccare o danneggiare i tubi
quando li si piega per allontanarli
dall'unità. Eventuali ammaccature
nelle tubazioni comprometteranno le
prestazioni dell'unità.
Quattro lati per uscire dalla tubazione
In base alla posizione del foro nel muro rispetto alla
piastra di montaggio, scegliere il lato da cui uscirà la
tubazione dall'unità. Per la direzione di uscita della
tubazione sono disponibili quattro opzioni.
NOTA SUL COLLEGAMENTO DELLE TUBAZIONI
In alcune località degli Stati Uniti è necessario
utilizzare un tubo di drenaggio per collegare il
cavo. Per garantire uno spazio sufficiente per il
passaggio dei tubi e per appoggiare la macchina
al muro dopo l'installazione, si consiglia di
collegare il tubo di scarico sul lato destro (rivolti
verso la parte posteriore dell'unità).
Quando si sceglie la tubazione sul lato sinistro
o sul lato destro, assicurarsi che i tubi escano
orizzontalmente per non compromettere
l'installazione del telaio inferiore.
Collegare la tubazione del refrigerante
1. Aprire e sollevare il pannello frontale, tirare
con il pollice le chiusure nella direzione
indicata dalle frecce nella figura per sbloccare
le chiusure su entrambi i lati del telaio e
poi rimuovere il telaio inferiore. Quando si
reinstalla il telaio inferiore, spingere le chiusure
nella direzione delle frecce e inserirli nei fori
come mostrato di seguito per fissare il telaio.
Spingere e inserire le chiusure nel foro per
fissare il telaio inferiore
2. Se il foro nel muro si trova dietro l'unità,
mantenere in posizione il pannello pretagliato. Se
il foro nel muro si trova sul lato dell'unità interna,
rimuovere il pannello di plastica pretagliato da
quel lato dell'unità. Se il pannello di plastica è
troppo difficile da rimuovere a mano, utilizzare
delle pinze o delle forbici.
3. Nel pannello pretagliato è stata ricavata una
scanalatura per poterlo tagliare agevolmente.
La dimensione della fessura è determinata dal
diametro della tubazione.
4. Se le tubazioni di collegamento esistenti sono già
incorporate nel muro, procedere direttamente
alla fase di collegamento del tubo di scarico. Se
non sono presenti tubazioni integrate, collegare
la tubazione del refrigerante dell'unità interna
alla tubazione di collegamento che unirà l’unità
interna ed esterna. Per istruzioni dettagliate,
fare riferimento alla sezione Collegamento delle
tubazioni del refrigerante di questo manuale.
Collegare la tubazione del refrigerante
Sbloccare le chiusure per
rimuovere il telaio inferiore
Pannello di chiusura
a sinistra e a destra
Lato destro
Lato sinistro
Posteriore destro
Posteriore sinistro
Fori per le
chiusure
