36
È NECESSARIO CONTROLLARE L'ESTREMITÀ DEL TUBO PER EVENTUALI
CREPE O SVASATURA. ASSICURARSI CHE IL TUBO SIA SIGILLATO.
ATTENZIONE

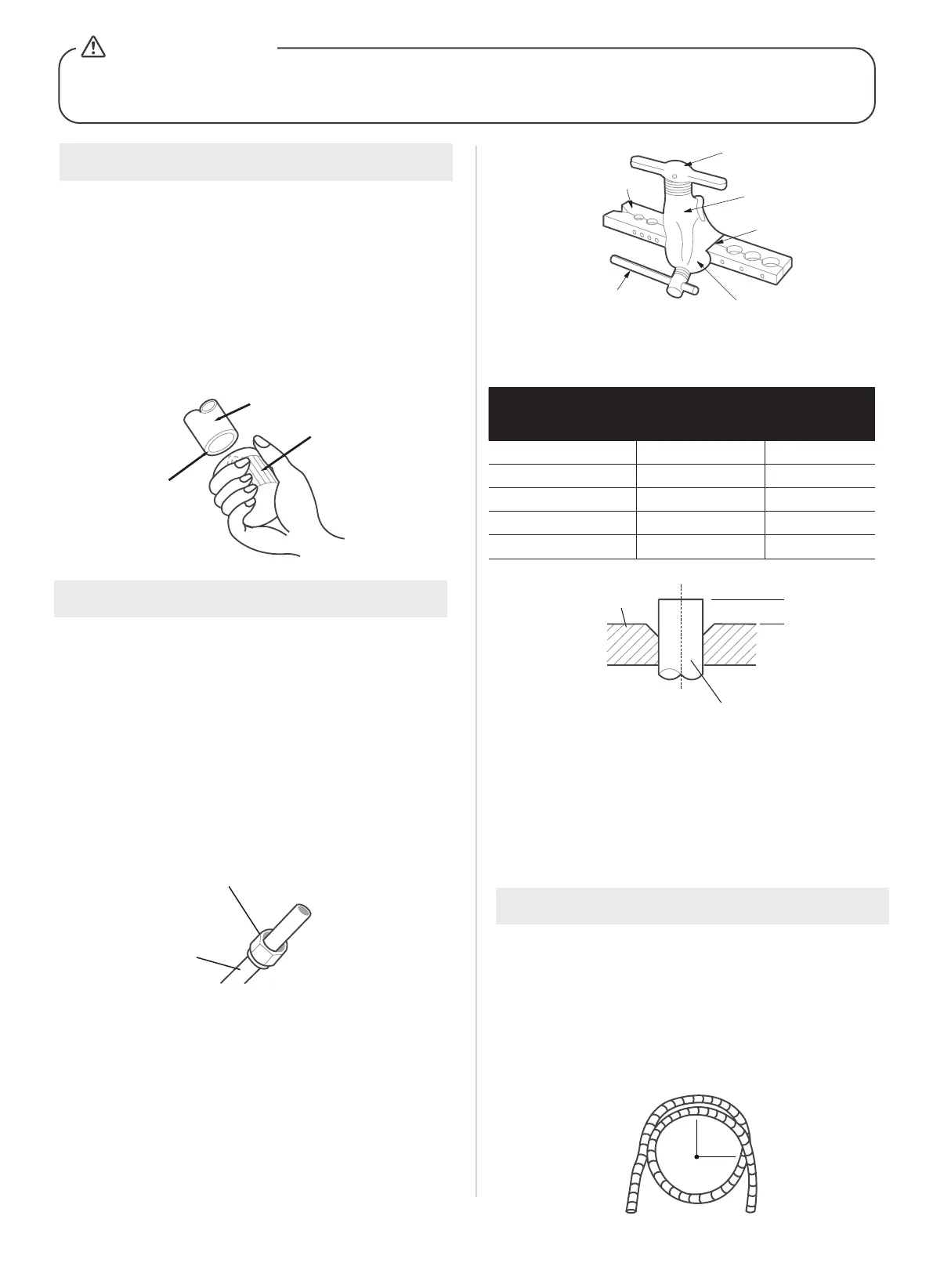

Fase 2: Rimuovere le bave
Fase 3: Estremità dei tubi svasati
ESTENSIONE TUBAZIONI OLTRE LA
FORMA A SVASATURA
Fase 4: Collegare i tubi
Le sbavature possono compromettere la tenuta
stagna del collegamento delle tubazioni del
refrigerante. Devono essere completamente
rimossi.
•
Tenere il tubo inclinato verso il basso per
evitare che le sbavature cadano al suo
interno.
•
Utilizzando un alesatore o uno strumento per
sbavatura, rimuovere tutte le sbavature dalla
sezione tagliata del tubo.
Una corretta svasatura è essenziale per ottenere
una tenuta ermetica.
•
Dopo aver rimosso le sbavature dal tubo
tagliato, sigillare le estremità con nastro
in PVC per impedire l'ingresso di materiali
estranei nel tubo.
•
Rivestire il tubo con materiale isolante.
•
Posizionare i dadi svasati su entrambe le
estremità del tubo. Assicuratevi che siano
rivolti nella direzione giusta, perché non
potrete indossarli o cambiarne l'orientamento
dopo averli svasati.
•
Quando si è pronti per eseguire il lavoro di
svasatura, rimuovere il nastro in PVC dalle
estremità del tubo.
•
Fissare la svasatura all'estremità del tubo.
L'estremità del tubo deve estendersi oltre
il bordo della forma svasata secondo le
dimensioni indicate nella tabella seguente.
•
Posizionare l'utensile svasatore sulla forma.
•
Ruotare l'impugnatura dell'utensile di
svasatura in senso orario finché il tubo non è
completamente svasato.
•
Rimuovere l'utensile di svasatura e la forma
di svasatura, quindi ispezionare l'estremità
del tubo per individuare eventuali crepe e
svasature uniformi.
NOTA: Quando si collegano i tubi del refrigerante,
fare attenzione a non applicare una coppia
eccessiva o a non deformare in alcun modo i tubi.
Bisogna prima collegare il tubo a bassa pressione e
poi quello ad alta pressione.
RAGGIO DI CURVATURA MINIMO
Quando si piegano le tubazioni di collegamento
del refrigerante, il raggio di curvatura minimo è di
10 cm.
Tubo
Alesatore
Cono
Giogo
Maniglia
Sbarra
Maniglia di
serraggio
Forma di
svasatura
Tubo
Raggio ≥ 10 cm
(4 pollici)
Segno della
freccia rossa
Abbassare
la punta
Dado svasato
Tubo di rame
Diametro esterno
del tubo (mm)
A (mm)
Minimo Massimo
Ø 6,35 (Ø 1/4”)
0,7 (0,0275”) 1,3 (0,05”)
Ø 9,52 (Ø 3/8”)
1,0 (0,04”) 1,6 (0,063”)
Ø 12,7 (Ø 1/2”)
1,0 (0,04”) 1,8 (0,07”)
Ø 16 (Ø 5/8”)
2,0 (0.078”) 2,2 (0,086”)
Ø 19 (Ø 3/4”)
2,0 (0.078”) 2,4( 0,094”)
