34
4
Collegare i cavi di segnale e di alimentazione
TUTTI I LAVORI DI CABLAGGIO DEVONO ESSERE ESEGUITI RIGOROSAMENTE
IN CONFORMITÀ CON LO SCHEMA ELETTRICO POSIZIONATO ALL'INTERNO DEL
COPRIFILI DELL'UNITÀ ESTERNA.
PRIMA DI ESEGUIRE QUALSIASI LAVORO ELETTRICO O DI CABLAGGIO,
SPEGNERE L'ALIMENTAZIONE PRINCIPALE 1 DEL SISTEMA.
Scegliere la giusta dimensione del cavo
Le dimensioni del cavo di alimentazione, del cavo
di segnale, del fusibile e dell'interruttore necessari
sono determinate dalla corrente massima
dell'unità. La corrente massima è indicata sulla
targhetta posta sul pannello laterale dell'unità.
Scegliere il cavo corretto in base alla sezione “Tipi
di cavi” a pagina 26.
• Utilizzando uno spelafili, togliere la guaina di
gomma da entrambe le estremità del cavo
per esporre circa 40 mm (1,57 pollici) di fili
all'interno.
• Togliere l'isolamento dalle estremità dei fili.
• Utilizzando una pinza crimpatrice, crimpare i
terminali a U alle estremità dei fili.
Fai attenzione ai fili elettrici sotto
tensione
Durante la crimpatura dei fili, assicurarsi di
distinguere chiaramente il filo sotto tensione ("L")
dagli altri fili.

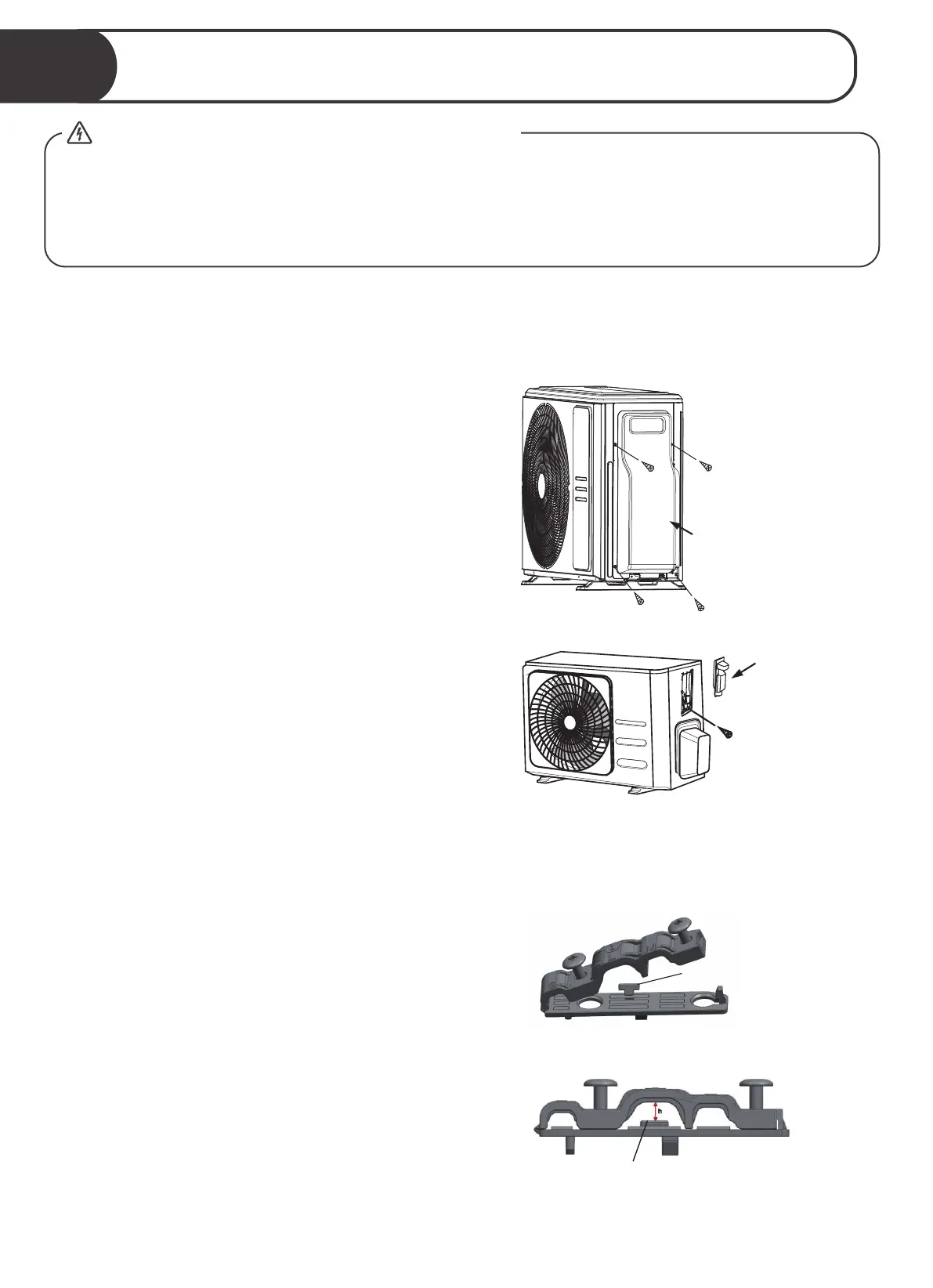

La morsettiera dell'unità esterna è protetta da
un coperchio per i cavi elettrici posto sul lato
dell'unità.
Uno schema elettrico completo è incollato
all'interno del coperchio del cablaggio.
• Svitare il coperchio del cablaggio elettrico e
rimuoverlo.
• Svitare il fermacavo sotto la morsettiera e
metterlo da parte.
• Collegare il filo secondo lo schema elettrico e
avvitare saldamente il terminale a U di ciascun
filo al terminale corrispondente.
• Dopo aver verificato che ogni collegamento
sia saldo, avvolgere i fili per evitare che
l'acqua piovana penetri nel terminale.
• Utilizzando il morsetto per cavi, fissare il cavo
all'unità. Avvitare saldamente il morsetto del
cavo.
• Isolare i fili non utilizzati con nastro isolante in
PVC. Disporli in modo che non tocchino parti
elettriche o metalliche.
• Riposizionare il coperchio del cavo sul lato
dell'unità e avvitarlo in posizione.
NOTA: L'unità acquistata reale potrebbe essere
leggermente diversa. Le illustrazioni sono a scopo
esplicativo. Farà fede la forma effettiva.
NOTA: Se il morsetto per cavi si presenta come
segue, selezionare il foro passante appropriato in
base al diametro del filo.
ATTENZIONE - Prima dell'operazione
Rimuovere
quattro viti
Coperchio
Coperchio
Vite
Foro di tre dimensioni: Piccolo, Grande, Medio
Se il cavo non è sufficientemente stretto, utilizzare
la fibbia per sostenerlo, in modo da poterlo
stringere saldamente.
Fibbia
1
