22
38.4(1.51)
286(11.26)
45(1.77)
45(1.77)
403(15.87)
723(28.46)
65(2.56)
65(2.56)
137.5(5.41)110(4.33)
Ø
Ø
38.4(1.51)
286(11.26)
45(1.77)
45(1.77)
421.8(16.61)
814(32.05)
65(2.56)
65(2.56)
159.4(6.28)162.2(6.39)
Ø
Ø
306(12)
975 (38.4)
116.6 (4.59)
503.5(19.82)
47.5(1.87)
45.5(1.79)
129 (5.08)
1
2

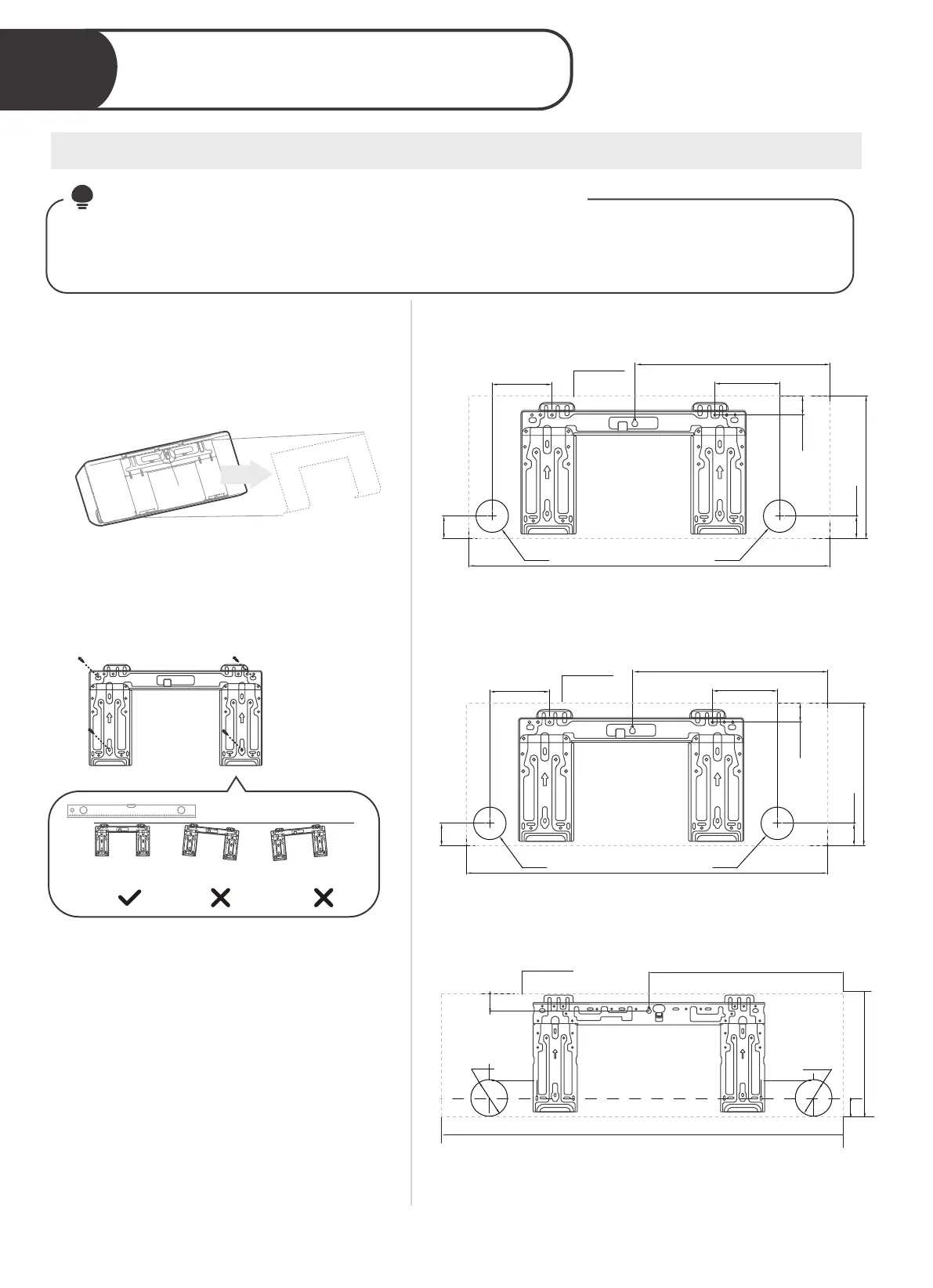

Bohren Sie Wandloch für
Verbindung Rohrleitung
Bestimmen Sie den Ort des Wandlochs
HINWEIS: FÜR BETON-ODER ZIEGELWÄNDE
Wenn die Wand aus Ziegel, Beton oder ähnlichem Material besteht, bohren Sie 5mm-
durchmessende (0,2in-durchmessende) Löcher in die Wand und setzen Sie die mitgelieferten
Hülsenanker ein. Sichern Sie dann die Montageplatte an der Wand, indem Sie die Schrauben direkt
in die Clip-Anker ziehen.
Schritt 1:
Entfernen Sie die Schraube, die die
Montageplatte auf der Rückseite der
Inneneinheit befestigt.
Einheit: mm(in)
Modell A
Modell B
Modell C
Schritt 2:
Sichern Sie die Montageplatte mit den
mitgelieferten Schrauben an der Wand.
Stellen Sie sicher, dass die Montageplatte
flach gegen die Wand liegt.
Schritt 3:
Bestätigen Sie die Montageplatte, die
Sie besitzen. Verschiedene Modelle
haben unterschiedliche Montageplatten.
Verweisen Sie auf folgende Maße der
Montageplatte, um die optimale Position
zu bestimmen.
Richtige Ausrichtung der Montageplatte
Schraube
Umriss der
Inneneinheit
Umriss der
Inneneinheit
Umriss der
Inneneinheit
Rohrloch φ
65(2.56)
Rohrloch φ
65(2.56)
