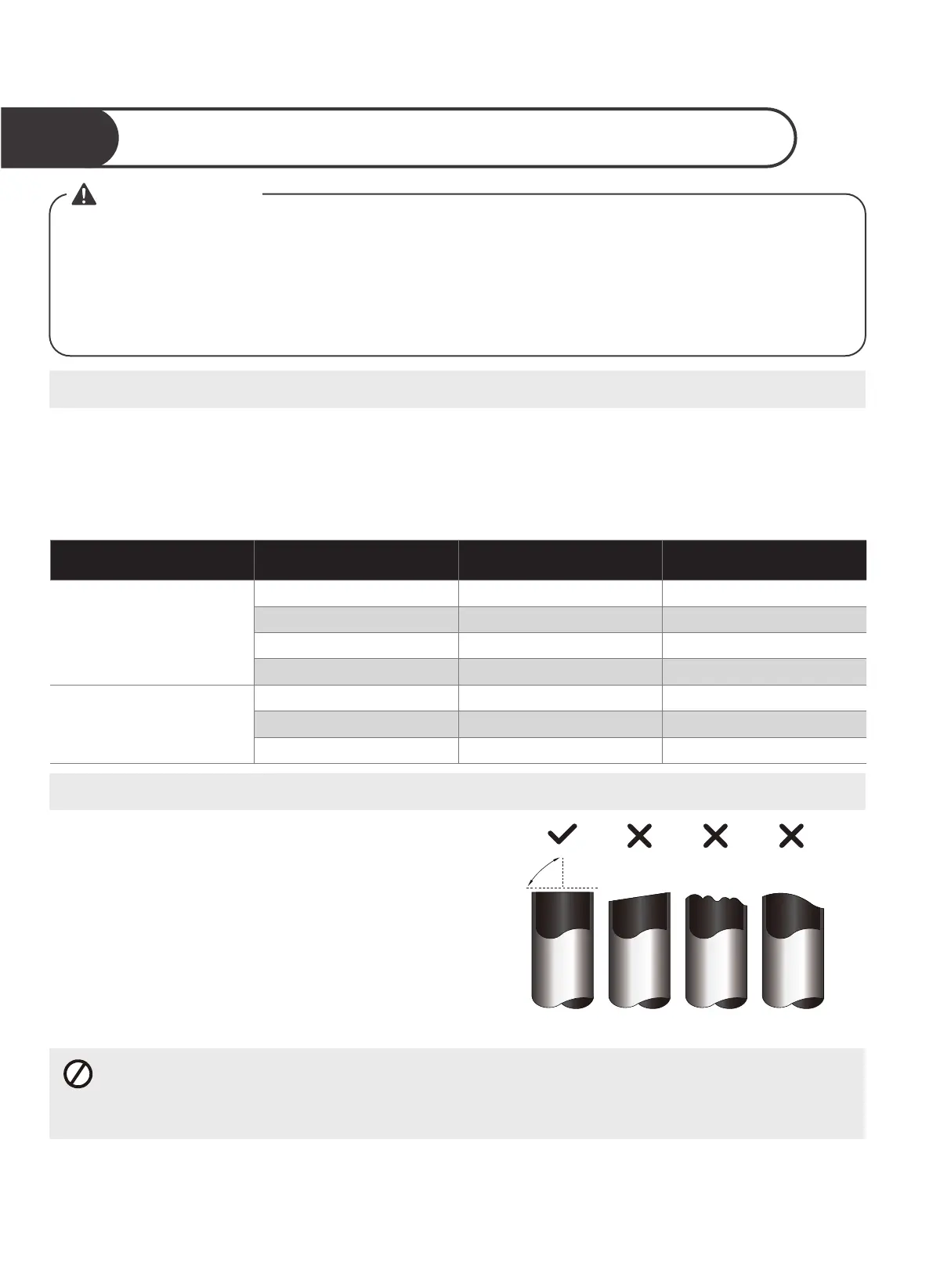

Istruzioni per il collegamento delle tubazioni
Collegamento delle tubazioni del refrigerante
AVVERTENZA
QUANDO SI COLLEGANO LE TUBAZIONI DEL REFRIGERANTE, NON LASCIARE
CHE SOSTANZE O GAS DIVERSI DAL REFRIGERANTE SPECIFICATO ENTRINO
NELL'UNITÀ. LA PRESENZA DI ALTRI GAS O SOSTANZE RIDURRÀ LA CAPACITÀ
DELL'UNITÀ E PUÒ CAUSARE UNA PRESSIONE ANOMALA ELEVATA NEL CICLO
DI REFRIGERAZIONE. QUESTO PUÒ CAUSARE ESPLOSIONI E LESIONI.
Prestare particolare attenzione a non danneggiare, ammaccare o deformare il tubo durante il taglio.
Ciò ridurrà drasticamente l'efficienza di riscaldamento dell'unità.
Quando si preparano i tubi del refrigerante,
prestare particolare attenzione a tagliarli e svasarli
correttamente. Ciò garantirà un funzionamento
efficiente e ridurrà al minimo la necessità di
manutenzione futura.
• Misurare la distanza tra le unità interna ed esterna.
• Utilizzando un tagliatubi, tagliare il tubo un po' più
lungo della distanza misurata.
• Assicuratevi che il tubo venga tagliato con un
angolo perfetto di 90°.
Nota sulla lunghezza del tubo
Fase 1: Tagliare i tubi
NON DEFORMARE IL TUBO DURANTE IL TAGLIO
La lunghezza delle tubazioni del refrigerante influirà sulle prestazioni e sull'efficienza energetica
dell'unità. L'efficienza nominale viene testata su unità con una lunghezza del tubo di 5 metri (16,5 piedi).
Per ridurre al minimo le vibrazioni e il rumore eccessivo è richiesta una lunghezza minima del tubo di 3
metri.
Lunghezza massima e altezza di caduta delle tubazioni del refrigerante per modello di unità
Modello
Capacità (BTU/h)
Lunghezza massima (m)
Altezza massima di
caduta (m)
Condizionatore d'aria
split inverter R410A, R32
< 15.000 25 (82 piedi) 10 (33 piedi)
≥ 15.000 e< 24.000
30 (98,5 piedi) 20 (66 piedi)
≥ 24.000 e < 36.000
50 (164 piedi) 25 (82 piedi)
≥ 36.000 e < 60.000
65 (213 piedi) 30 (98,5 piedi)
R410A, R32 Condiziona-
tore d'aria split a velocità
fissa
< 18.000 20 (66 piedi) 8 (26 piedi)
≥ 18.000 e < 36.000
25 (82 piedi) 10 (33 piedi)
≥ 36.000 e < 60.000
30 (98,5 piedi) 15 (49 piedi)
Obliquo
90°
Grezzo Deformato
