25
ATTENZIONE
ATTENZIONE
TAPPARE IL FORO DI
DRENAGGIO INUTILIZZATO

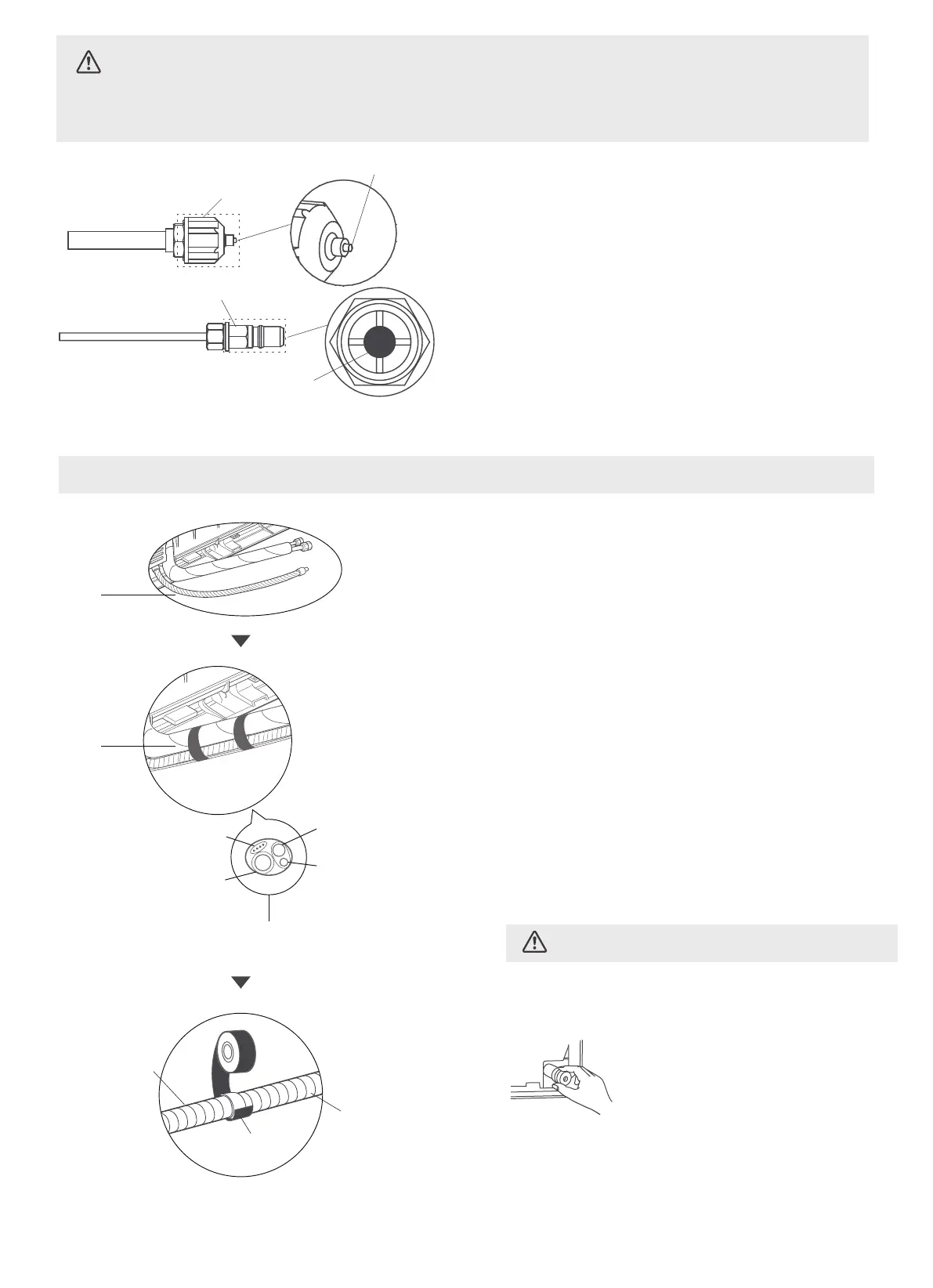

Collegare il tubo di scarico
Per le unità che adottano i seguenti connettori per tubi, eseguire il lavoro di
tubazione rigorosamente in conformità alle seguenti istruzioni.
• Prima di effettuare il collegamento delle
tubazioni del refrigerante, indossare sempre
guanti e occhiali protettivi e ricordare che i
connettori A e B non devono essere rivolti
direttamente verso le persone.
• Continuare a premere la parte a forma di croce
del connettore B con un utensile per circa 5~10
secondi finché la punta sporgente rossa del
connettore A non si ritrae completamente.
• Rimuovere i connettori A e B, quindi
effettuare il collegamento della tubazione del
refrigerante tra l'unità interna e quella esterna.
Fase 1:
Il tubo di scarico può essere collegato al lato
sinistro o destro. Per garantire un drenaggio
corretto, collegare il tubo flessibile di drenaggio
sullo stesso lato in cui la tubazione del refrigerante
esce dall'unità. Collegare la prolunga del tubo di
scarico (acquistata separatamente) all'estremità
del tubo di scarico.
• Avvolgere saldamente il punto di collegamento
con nastro in Teflon per garantire una buona
tenuta ed evitare perdite.
• Per la parte del tubo di scarico che rimarrà
all'interno, avvolgerla con schiuma isolante per
tubi per evitare la condensa.
• Rimuovere il filtro dell'aria e versare una
piccola quantità di acqua nella vaschetta di
scarico per assicurarsi che l'acqua defluisca
uniformemente dall'unità.
Per evitare perdite
indesiderate è
necessario tappare
il foro di scarico
inutilizzato con il tappo
di gomma in dotazione.
Tubo di
scarico
nastro in
vinile
Cavo di
collegamento
Tubazione lato
gas
Tubazioni lato
liquido
Tubo di scarico
Assicurarsi che il tubo di scarico
sia nella parte inferiore
Tubo di
scarico
Estensione del
tubo di scarico
Nastro in vinile
(stretto)
Parte a forma di
croce
Connettore B
Connettore A
Punto rosso
sporgente
