Page 4

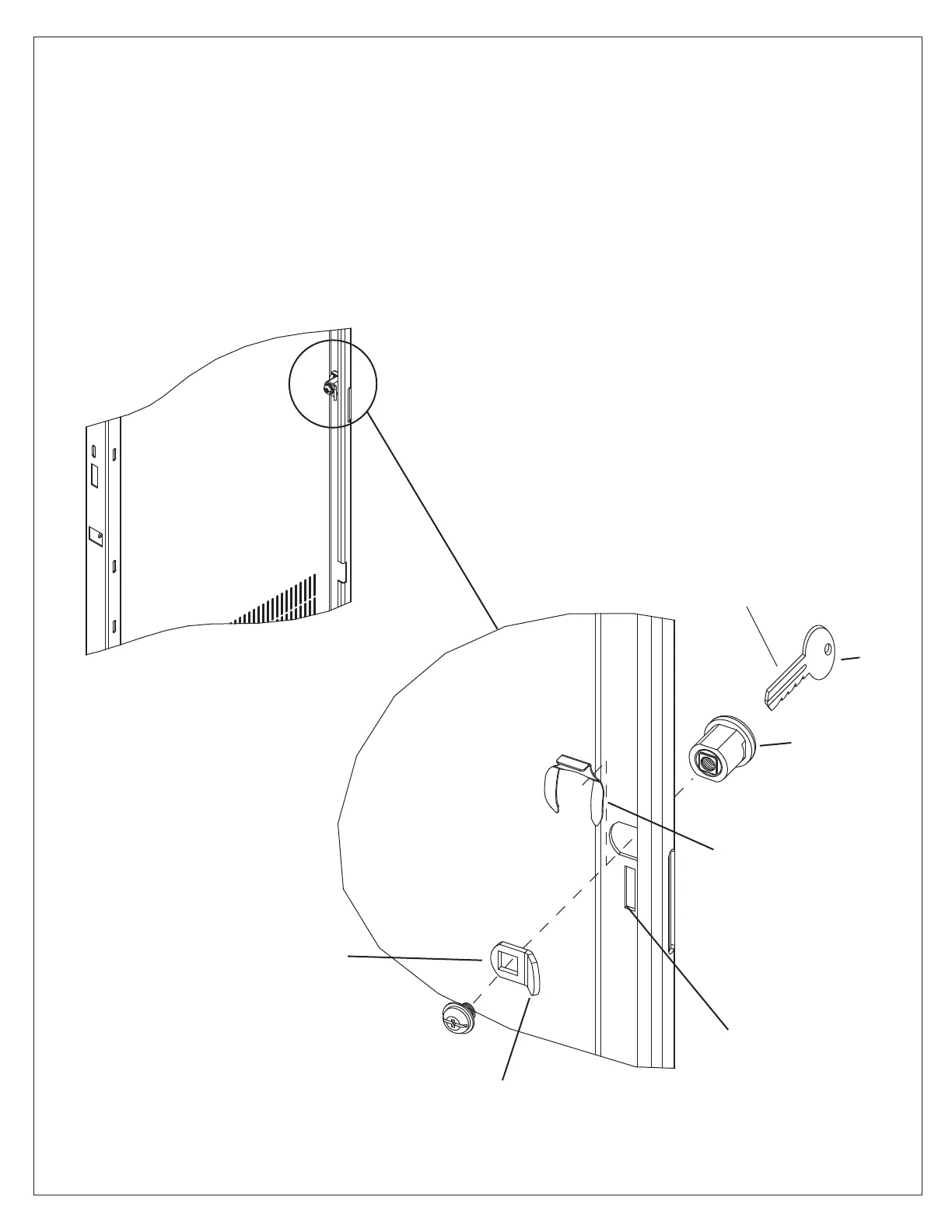

FIGURE D
NOTE: Remove key when
installing cam
KEY
KEY LOCK
LOCK CLIP
(Orient As Shown)
INDEX ROD HOLE
TAB
(Oriented in
open position)
CAM
5) On the center section, determine the pivot side and remove the hole plug from the opposite side.
6) Install the key lock and lock clip removed in step 1. (FIGURE D)
NOTE: Loosen and slide the front rackrail back to ease the installation of the lock and cam.
7) Install the new cam provided in the hardware kit. The cam should face toward the index rod hole
when in the locked position, and toward the inside of the rack when in the unlocked position.
NOTE: Left hand pivot shown. Invert for right hand pivot.
