44 45Quick Start Guide500 SERIES PARAMETRIC EQUALISER 512

Module Connector Pin-Outs

Pin Number Description

1 Chassis GND

2 Output + (hot)

3 N/A

4 Output – (cold)

5 Audio GND

6 N/A

7 N/A

8 Input – (cold)

9 N/A

10 Input + (hot)

11 N/A

12 PSU +16 V

13 PSU GND (0 V)

14 PSU –16 V

15 N/A

Notes

L6 and L10 rackmount chassis XLR connections are wired

pin 1 = audio GND, pin 2 = + (hot), pin 3 – (cold)

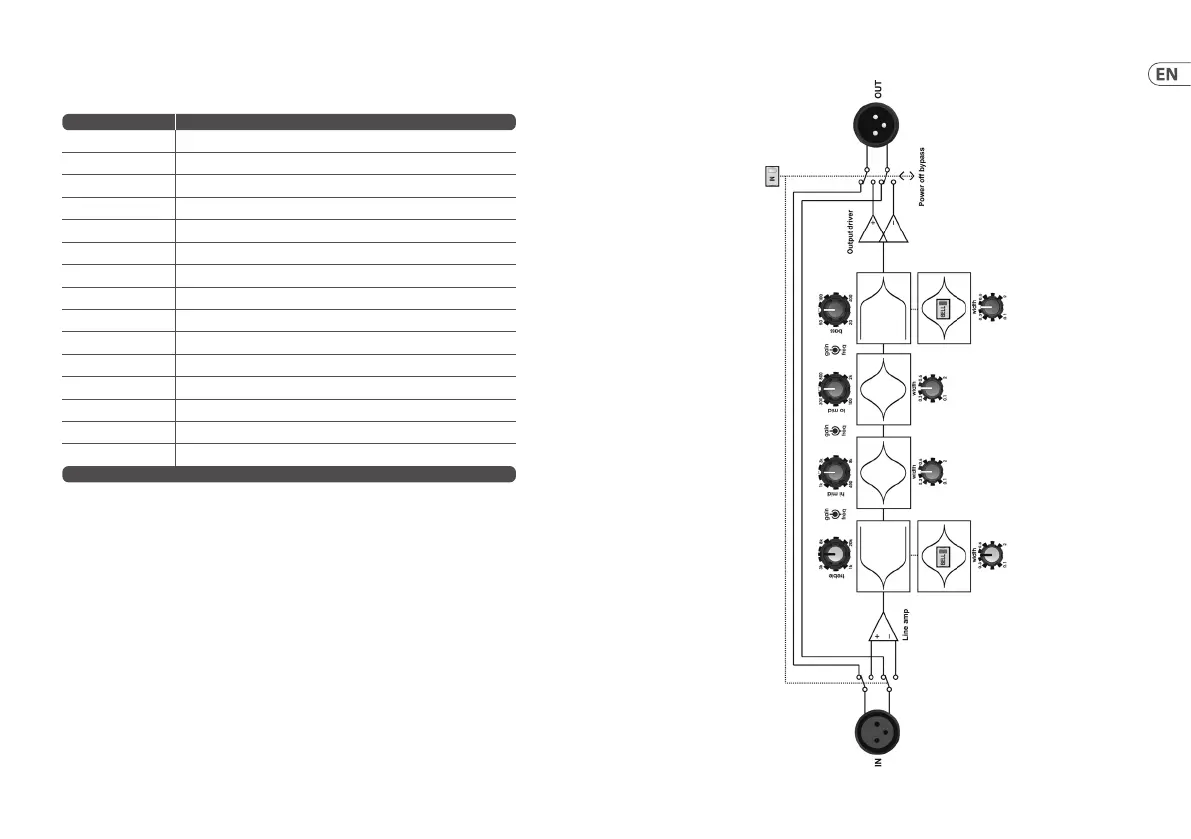

Block Diagram
