17
REV. 6/6/24 INST95-7640B
INSTALACIÓN
¡Atención! Se recomienda ampliamente que lea los siguientes pasos antes de realizar el procedimiento para que
tenga claro lo que debe hacer y qué esperar. Los pasos que se mencionan a continuación deberán llevarse a cabo
en el orden lógico en que aparecen enumerados.
Con el vehículo completamente apagado:
1. Consulte el manual de instalación de radios genéricos para saber cómo lograr que el arnés del radio coincida
con el Axxess en su arnés de interfaz. Consulte el diagrama específico de su vehículo. Asegúrese de estar
usando el diagrama correcto.

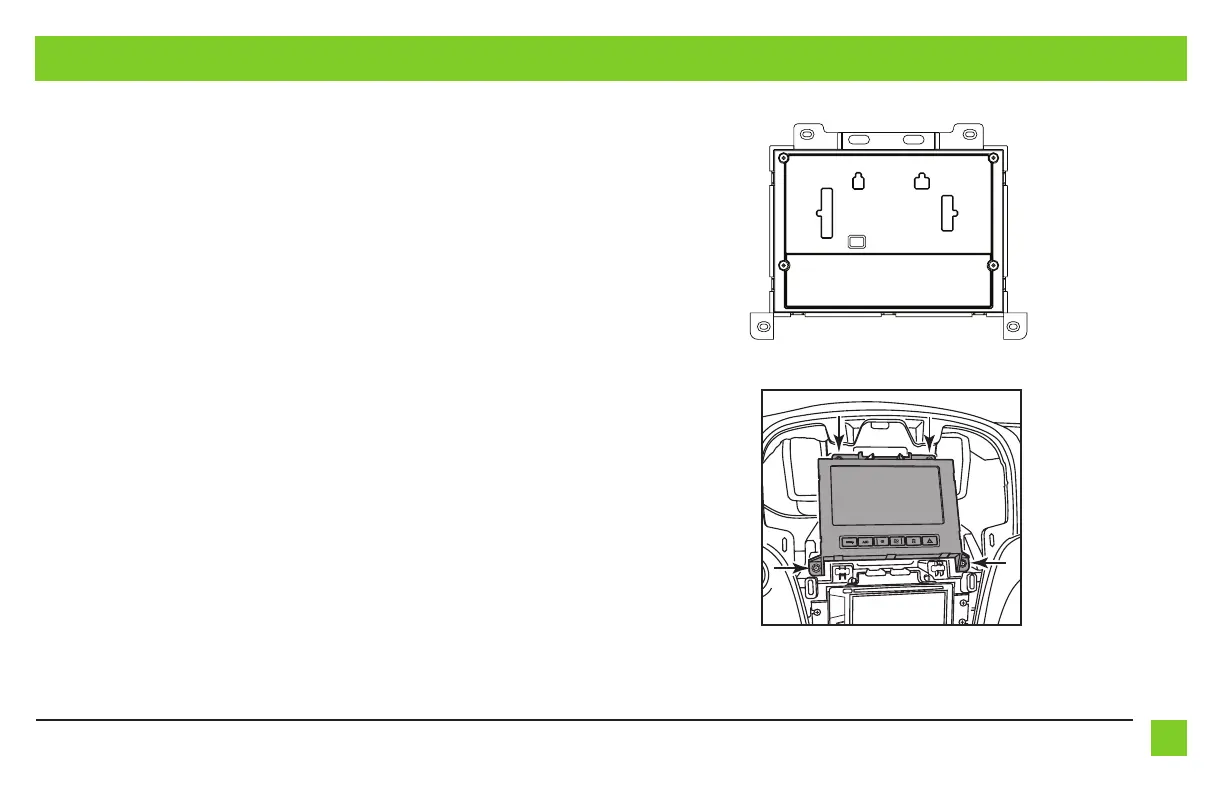

2. Con el arnés de radio genérico cableado, conecte el conector de 16 pins (arnés LD-2NAVAMP) en el conector B
de la pantalla de climatización.
3. Conecte el conector de 2 pins en el arnés principal al arnés de climatización
Nota: Si la pantalla táctil no carga, si el radio no se enciende dentro de (3) minutos o si la pantalla táctil no muestra
la leyenda “SWC configurado”, revise todas las conexiones. Después, reinicie la interfaz e inténtelo de nuevo.
4.
Conecte el conector de 24 pins en el ARNÉS PRINCIPAL al puerto “A” de la pantalla táctil de climatización.
Importante: No lo conecte a los conectores del módulo de extensión del auto (conectores de radio del fabricante original)
hasta que haya terminado el paso n.º 1 de la sección “Programación”.
5. El puerto F es un puerto de actualización que se usa para actualizar el firmware mediante el programa de
actualización Axxess.
6. Fije la pantalla táctil al tablero con los tornillos de fábrica.
Continúa en Programación
A
F
B
C
E
(Figura B)
(Figura A)
