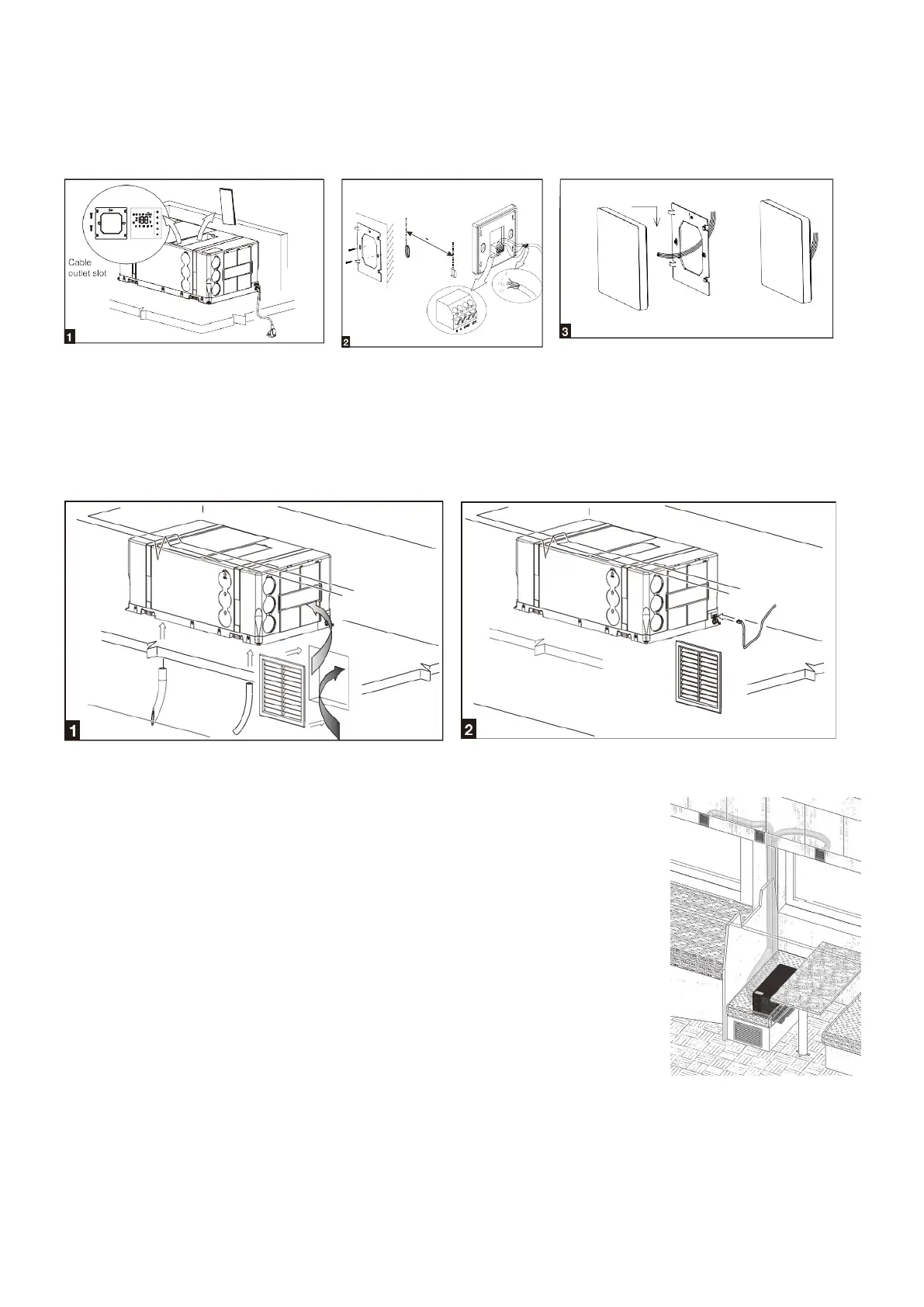

Fastsättning av displayen.
Montera stålplattan på väggen med hjälp av självgängande skruvar. Se till att avståndet mellan de två hålen är 60 mm och att
håldiametern är mindre än 50 mm. Använd M4*15mm självgängande skruvar med panhuvud och korsad spets för installationen. När
kabeldragningen är korrekt utförd, placera termostaten mot stålplattan och skjut ner spännet för att säkra den på plats. Installationen
är nu klar.
Facköppning och elanslutning.
Skapa ett hål i det utrymme där maskinen är installerad för att möjliggöra korrekt återcirkulation av intern luft. Täck hålet med det
medföljande gallret och se till att det tillåter ett luftflöde på minst 300 cm². Installera de medföljande kondensavloppsrören och
anslut sedan mottagarförlängningen till maskinen. Anslut slutligen maskinen till ett 220V - 50Hz uttag för att sätta på den.
Innan du sätter på strömmen ska du kontrollera att både campingplatsens pelare och förlängningssladden klarar av den effekt som
maskinen kräver. Se de tekniska uppgifterna på märkskylten och i handboken för specifikationer.
Air duction.
Konstruera luftkanalen med hjälp av delar som finns i handeln och som inte ingår i leveransen.
Vi rekommenderar att du använder ett papprör för luftkonditionering som har en
aluminiumkärna och ett yttre PVC-överdrag, med en nominell innerdiameter på 60 mm.
Ytterdiametern på detta rör är 64 mm.
För att sammanfoga ventilationsrören trycker du helt enkelt ihop dem och utnyttjar det
avsmalnande hålet på luftutloppet. Rören kan anslutas antingen till utloppet på spolsidan eller,
genom att ta bort skyddet och stänga de främre hålen, till sidoutloppet.
För optimal effektivitet, följ dessa riktlinjer:
• Håll luftrören så korta och raka som möjligt.
• Undvik att använda rör som är längre än 5 meter.
• Se till att rören inte placeras nära värmekällor.
Den återcirkulerade luften ska komma in genom ett galler eller andra öppningar med ett totalt
tvärsnitt på minst 300 cm². Öppningen för recirkulationsluften måste vara placerad nära
maskinen. Om detta inte är möjligt, se till att luftflödet inte hindras av något (överväg att skapa
en luftkanal mellan öppningen och maskinen om det behövs).
Recirkulationsluften ska tas från passagerarutrymmets insida. Om luften tas utifrån minskar
maskinens effektivitet.
