6
3.5 Aufbau
3.5.1 Außenansicht

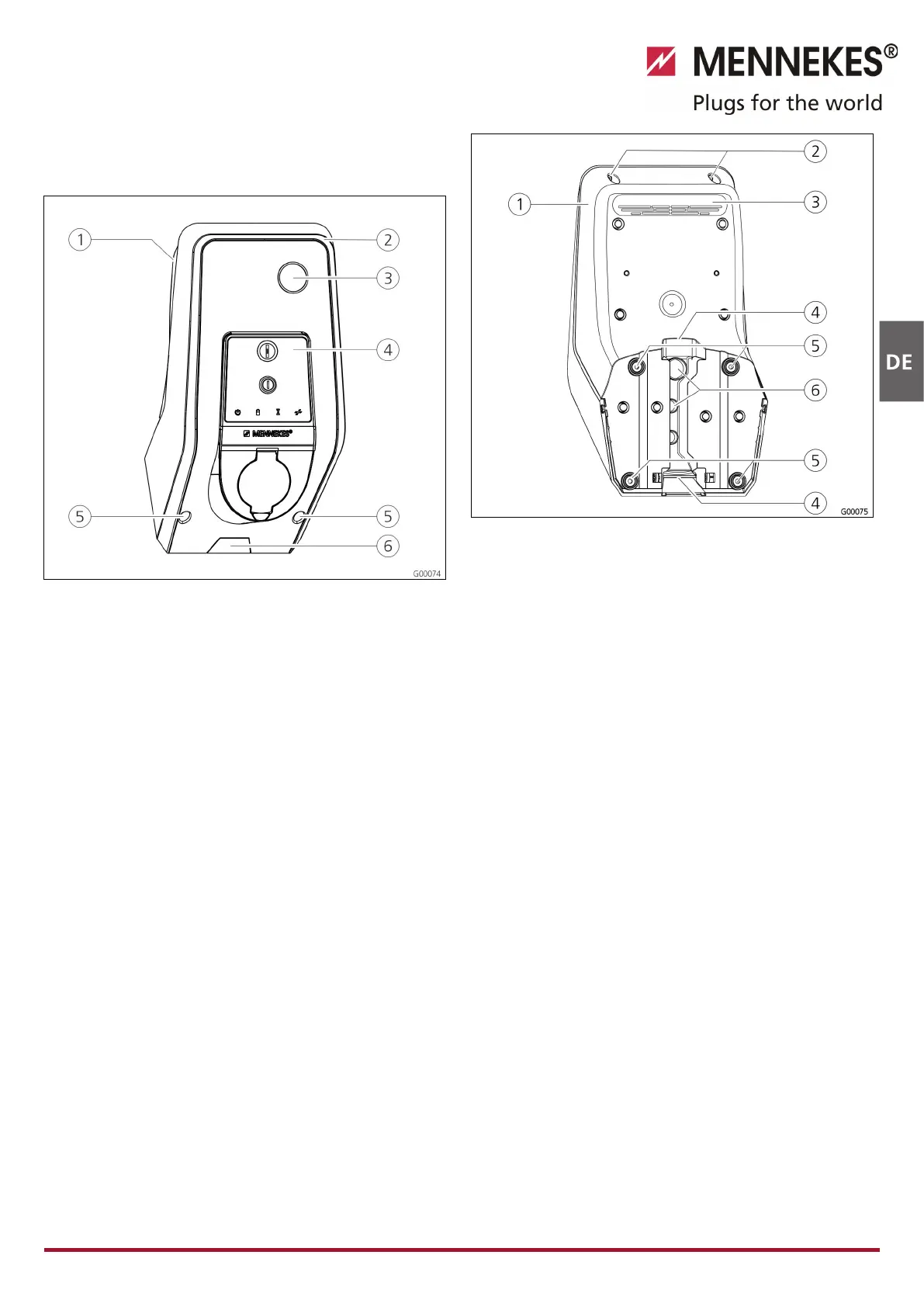

Abb. 4: Frontansicht (Beispiel)
1
Gehäuseunterteil
2
Gehäuseoberteil
3
Sichtfenster für Zähler
1)
4
Frontpanel
5
Befestigungsschrauben
für Gehäuseoberteil
6
Sollbruchstelle für
Zuleitung / Kabelkanal
von unten
1) Nur bei Variante Pro und Basic.
Abb. 5: Rückansicht (Beispiel)
1
Gehäuseunterteil
2
Befestigungsschrauben
für Gehäuseoberteil
3
Luftauslass
4
Aussparung für
Kabelkanal
5
Befestigungsbohrungen
6
Kabeleinführungen
Das Gehäuse der Ladestation ist dreiteilig und besteht aus
dem Gehäuseunterteil, dem Gehäuseoberteil und dem
Frontpanel. Das Frontpanel muss für den Zugang zu den
internen Komponenten nach unten geschwenkt werden. Die
Ausführung des Frontpanels hängt von der Variante der
Ladestation ab.
Siehe Kapitel „Frontpanel“ auf Seite 7.
