3 Productbeschrijving

3.1 Algemeen

De MENNEKES AMTRON

®

Wallbox is een laadstation voor

toepassing in het particuliere en semi-openbare bereik, bijv.

bedrijfsparkeerplaatsen, fabrieksterreinen of particuliere

terreinen.

Het laadstation dient uitsluitend voor het laden van

elektrische voertuigen:

 Lading in modus 3 volgens IEC 61851-1:2010.

 Contactmateriaal volgens IEC 62196.

De bediening van het laadstation is naar keuze mogelijk als

individuele parkeerplaatsoplossing zonder integratie in een

bovenliggend systeem.

Het laadstation is uitsluitend bedoeld voor vaste montage.

Uitrustingskenmerken:

 Statusinformatie via LED-infoveld.

 MENNEKES CPX-communicatie- en stuureenheid.

 Multifunctietoets (beëindigen van het laadproces, test

aardlekschakelaar, opnieuw inschakelen van

aardlekschakelaar en installatieautomaat).

 Ontgrendelingsfunctie bij stroomuitval voor laden met

laadcontactstop type 2 (modus 3).

 Behuizing van AMELAN.

 Geïntegreerde kabelophanging.

 Aansluitklaar bedraad.

3.2 Optionele uitrusting

Afhankelijk van de variant van het laadstation zijn de

volgende optionele uitrustingskenmerken beschikbaar:

Contactsystemen

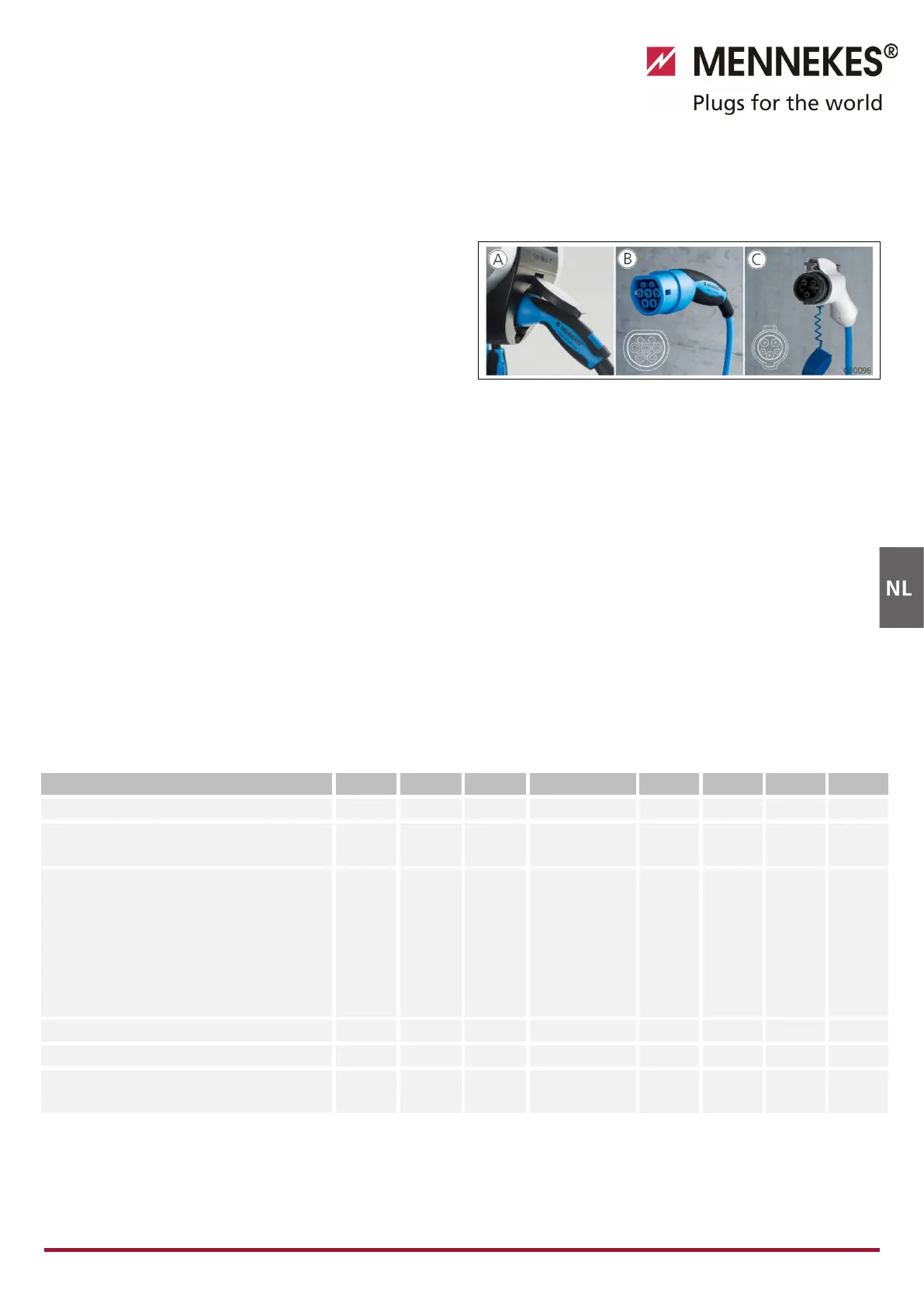

Afb. 1

Het laadstation is, afhankelijk van de uitvoering, uitgerust

met

een van de volgende contactsystemen:

A Laadcontactdoos type 2 voor gebruik van afzonderlijke

laadkabel.

B Vast aangesloten laadkabel met laadkoppeling type 2.

C Vast aangesloten laadkabel met laadkoppeling type 1.

Wechs el ein-au f z weis pal tig

Start

1)

Start E

2)

Light

1)

Standaard E

2)

Pro

1)

Basic

1)

Basic E

2)

Basic R

2)

LED-infoveld

       

Sleutelschakelaar voor de autorisering van

laadprocessen

— — —

   

Multifunctietoetsen

 Stop-functie

  

—



— — —

 Resetfunctie

       

 Test van de aardlekschakelaar

— —



—

 

—



 Opnieuw inschakelen van de

aardlekschakelaar

— —



—

 

—



Aardlekschakelaar

— —



—

 

—



Installatieautomaat

— —



—

 

— —

Geijkte digitale energiemeter extern

afleesbaar

— — — —

   

1) Variant voor Duitsland

2) EU-variant
