31
6.8.1.1Downgrade bei Verwendung des
Energiezählers Siemens PAC22007KM
Voraussetzung(en):
n Es ist die Firmware-Version 1.1 oder höher instal-
liert.
n Der externe Energiezähler Siemens
PAC22007KM wurde im Netzwerk eingebun-
den und konfiguriert.
1 „6.8.2 Externen Energiezähler anbinden“
[}31]
Der Downgrade-Eingang des Energiezäh-
lers und der Downgrade-Eingang der Lade-
station können nicht beide gleichzeitig ver-
wendet werden.
Der digitale Eingang des Energiezählers kann als
Downgrade-Eingang zur Stromreduzierung für
einen Ladepunkt oder einen Ladepunktverbund
verwendet werden. Zur Ansteuerung des digitalen
Eingangs gibt es zwei Möglichkeiten:
n über ein externes 12VDC oder 24VDC
Steuersignal
n über ein Koppelrelais und einer zusätzlichen
Spannungsversorgung
Im Auslieferungszustand wird der Downgrade-Ein-
gang folgendermaßen angesteuert:
Zustand Schalt-
kontakt
Zustand Downgrade
geöffnet Downgrade nicht aktiv
geschlossen Downgrade aktiv
Die Logik des Downgrade-Eingangs kann in der
AMTRON® 4Installers App oder in der Web-Oberflä-
che geändert werden.
Ansteuerung über ein externes 12VDC oder
24VDC Steuersignal (im Auslieferungszustand)
Das Steuersignal kann beispielsweise von einem
externen Lastabwurfrelais oder einer externen Zeit-
schaltuhr erzeugt werden. Sobald das Steuersignal
in Höhe von 12VDC oder 24VDC an dem digita-
len Eingang anliegt, reduziert sich der Ladestrom
gemäß der vorgenommenen Konfiguration.
u Externes Steuersystem an Klemme12 des digi-
talen Eingangs anschließen.
Ansteuerung über ein Koppelrelais und einer
zusätzlichen Spannungsversorgung (im
Auslieferungszustand)
Der digitale Eingang kann mit einem Koppelre-
lais(S0) und einer zusätzlichen Spannungs-
versorgung(1) angesteuert werden.
S0
DI+
DI-
+
-
Klemme 12 (DI+)
(externer
Energiezähler)
Klemme 12 (DI-)
(externer
Energiezähler)
1

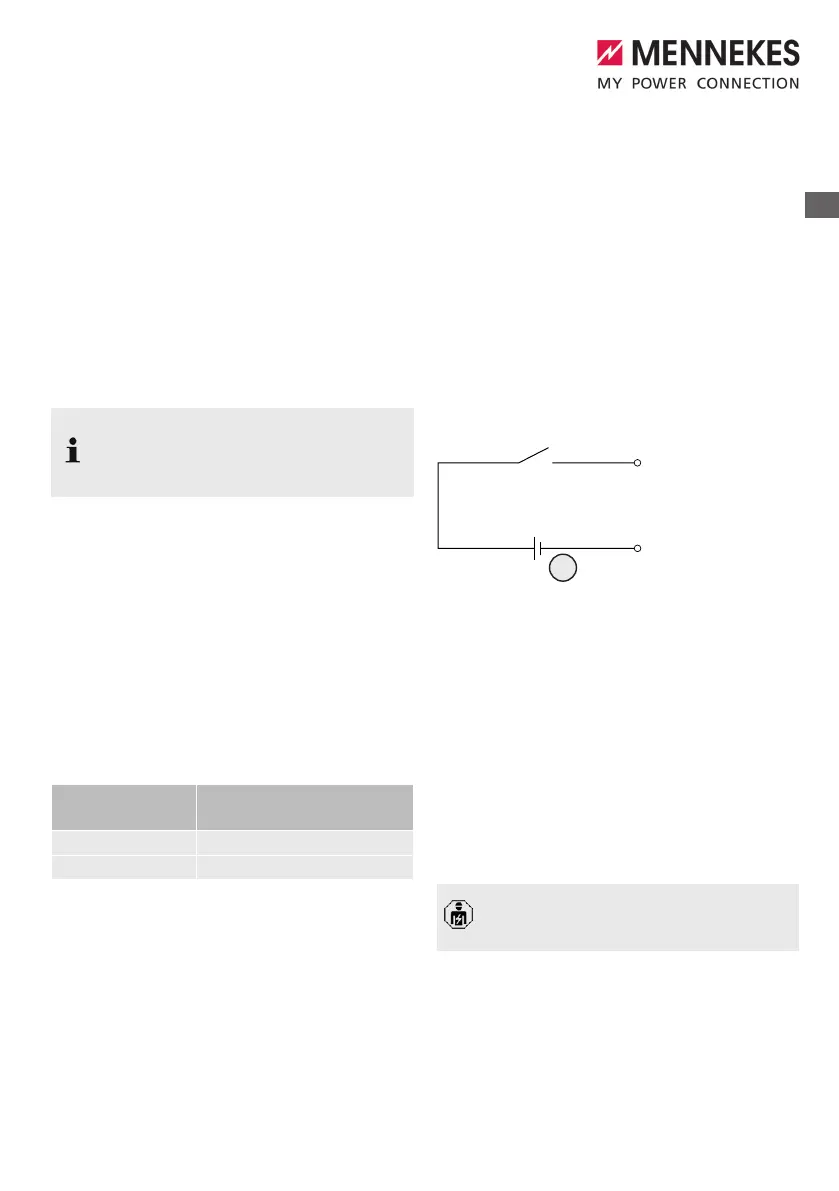

Abb.18: Ansteuerung über ein Koppelrelais und ei-
ner zusätzlichen Spannungsversorgung (im Auslie-
ferungszustand)
1 Externe Spannungsversorgung, max. 30VDC
u Externes Steuersystem an Klemme12 des digi-
talen Eingangs anschließen.
Die Konfiguration erfolgt in der AMTRON® 4Instal-
lers App oder in der Web-Oberfläche.
6.8.2 Externen Energiezähler anbinden
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
Die Anbindung an einen externen Energiezähler
bietet z.B. folgende Möglichkeiten:
n Blackoutschutz
n Solar-Laden
DE
