21

standshalter erhöhen den Abstand zur Wand

und vereinfachen das Einstecken des Lade-

kabels.

u Produkt in die Schrauben einhängen.

u Produkt mit den beiden unteren Schrauben an

der Wand befestigen. Anzugsdrehmoment in

Abhängigkeit vom Baustoff der Wand wählen.

u Die beiden oberen Schrauben festdrehen. An-

zugsdrehmoment in Abhängigkeit vom Baustoff

der Wand wählen.

u Produkt auf waagerechte und sichere Befesti-

gung prüfen.

u Versorgungsleitung und ggf. Steuer-/ Daten-

leitung durch jeweils eine Kabeleinführung in

das Produkt einführen.

Innerhalb des Produkts werden ca. 30cm

Versorgungsleitung benötigt.

Verschlussstopfen

1

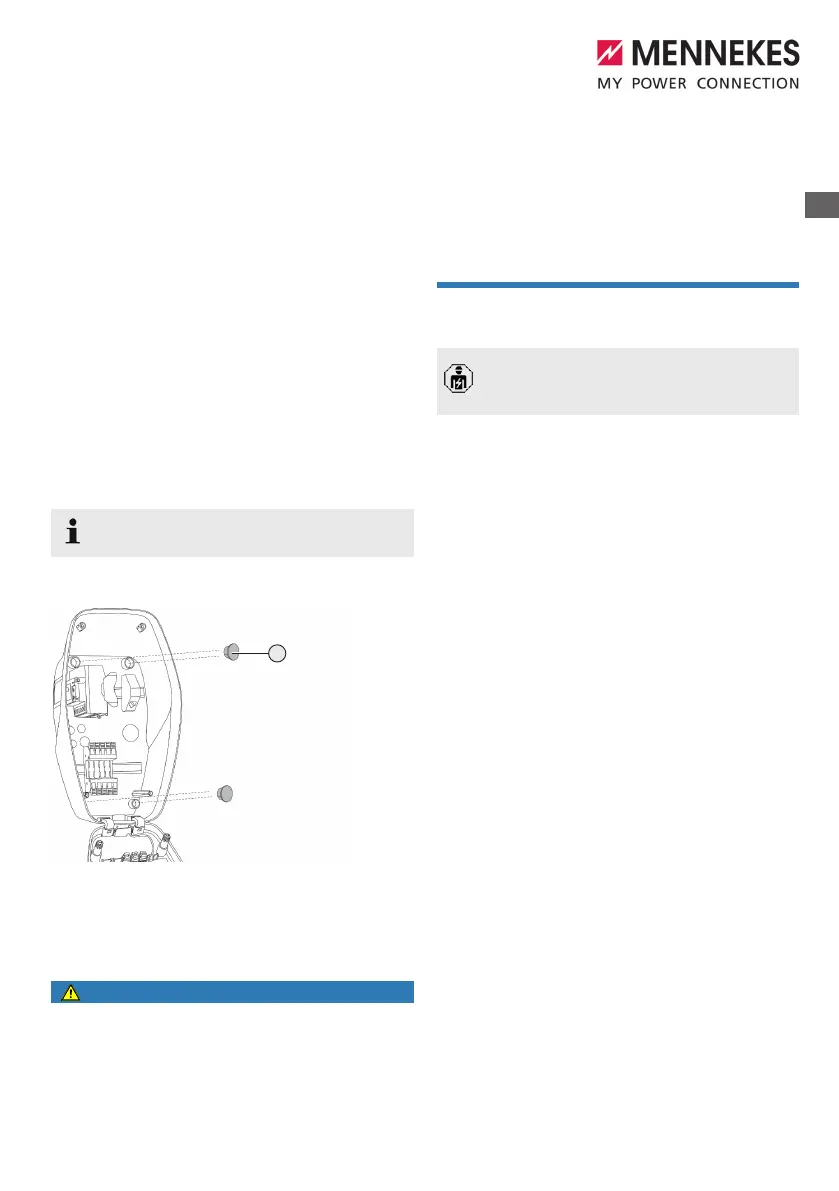

Abb.9: Verschlussstopfen (Beispiel)

u Befestigungsschrauben mit den 4 Verschluss-

stopfen(1) (im Lieferumfang enthalten) abde-

cken.

ACHTUNG

Sachschaden durch fehlende Verschlussstopfen

Werden die Befestigungsschrauben nicht oder nur

unzureichend mit den Verschlussstopfen abge-

deckt, sind die angegebene Schutzklasse und

Schutzart nicht mehr gewährleistet. Es kann zu Fol-

geschäden an den Elektronikkomponenten kom-

men.

u Befestigungsschrauben mit den Verschluss-

stopfen abdecken.

5.7 Elektrischer Anschluss

Die Tätigkeiten in diesem Kapitel dürfen nur

von einer Elektrofachkraft durchgeführt

werden.

5.7.1 Netzformen

Das Produkt darf in einem TN/ TTNetz ange-

schlossen werden.

Das Produkt darf nur unter folgenden Vorausset-

zungen in einem ITNetz angeschlossen werden:

ü Der Anschluss in einem 230/ 400V IT Netz ist

nicht erlaubt.

ü Der Anschluss in einem IT Netz mit 230V Au-

ßenleiterspannung über einen Fehlerstrom-

schutzschalter ist unter der Voraussetzung zu-

lässig, dass im Fall des ersten Fehlers die maxi-

male Berührungsspannung 50VAC nicht über-

steigt.

DE
