23
Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung angegebenen Zwecke

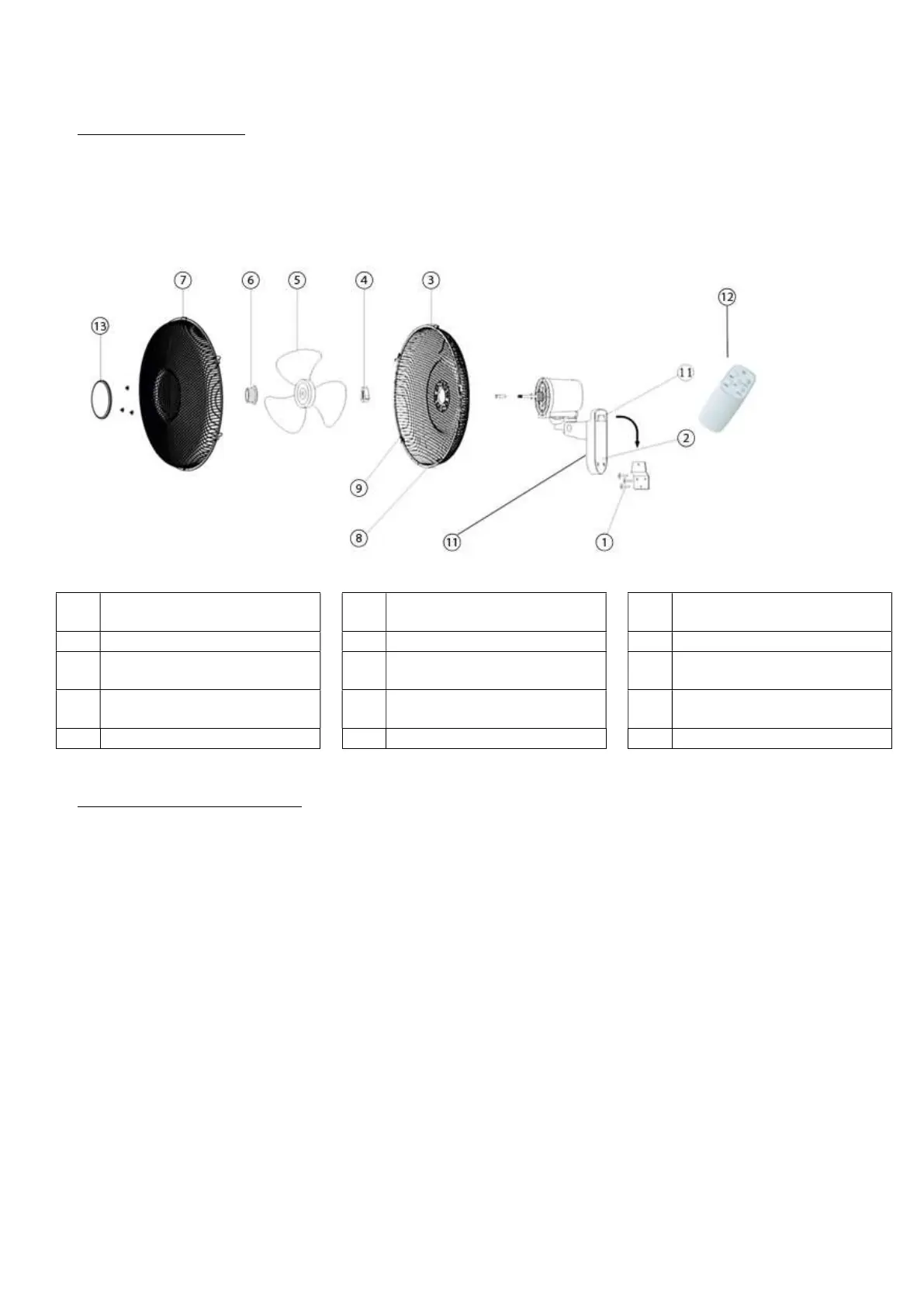

3. BESCHREIBUNG DER TEILE
Überprüfen Sie, ob alle in der Abbildung gezeigten Teile in der Verpackung vorhanden sind: Sollten Teile fehlen oder beschädigt
sein, fahren Sie auf keinen Fall mit dem Zusammenbau und der Inbetriebnahme fort und wenden Sie sich an Ihren Händler,
um das Gerät wiederherstellen zu lassen.
1 Schrauben und Dübel 6 Rechtsgängige
Feststellschraube Flügelrad
11 Motorblock
2 Wandbündige Seite 7 Vorderer Gitterkorb 12 Fernbedienung
3 Hinterer Gitterkorb 8 Loch für Schraube und
Sicherungsmutter
13 Abdeckung vorne
4 Befestigungsmutter Gitterkorb 9 Befestigungsklammern
Gitterkorb
5 Flügelrad 10 Befestigungsplatte
4. MONTAGE UND INBETRIEBNAHME
A) Stecken Sie den hinteren Gitterkorb (3) wie in der vorherigen Abbildung beschrieben auf den Motorblock (11).
B) Schrauben Sie die Befestigungsmutter des Gitterkorbs (4) fest, bis der hintere Gitterkorb (3) blockiert ist.
C) Stecken Sie das Schaufelrad (5) auf, indem Sie den Querstift der Welle in den entsprechenden Schlitz hinter dem Schaufelrad
einführen.
D) Drehen Sie die Feststellschraube des Schaufelrads gegen den Uhrzeigersinn, bis sie vollständig festgezogen ist (6).
E) Führen Sie den vorderen Gitterkorb (7) über den gesamten Umfang hinweg an den hinteren Gitterkorb (4) heran.
F) Schließen Sie die Befestigungsklammern (9), um die beiden Gitterkörbe aneinander auszurichten.
G) Befestigen Sie die Schraube und Mutter an der Unterseite der Gitterkörbe (8), um sie zusätzlich miteinander zu verbinden.
H) Messen und notieren Sie sich den Abstand zwischen den beiden Löchern der Befestigungsplatte (10).
I) Bohren Sie zwei Löcher mit einem den Dübeln entsprechenden Durchmesser, und zwar in dem zuvor gemessenen Abstand
zueinander.
J) Stellen Sie sicher, dass die Löcher horizontal gerade sind. Installieren Sie das Gerät nicht in einer Position, die nicht perfekt
horizontal ist.
K) Führen Sie zwei Dübel in die gebohrten Löcher ein: In diese Dübel müssen zwei Schrauben mit einem Überstand von 5-6 mm
eingesetzt werden.
L) Positionieren Sie das Gerät, indem Sie die vorstehenden Schrauben in die Löcher der Platte 11 einführen.
M) Achten Sie bei der Ausführung des elektrischen Anschlusses darauf, dass die Bewegung des Geräts nicht durch das Kabel
behindert wird.
N) Schalten Sie sowohl die Drehbewegung des Schaufelrads als auch die Schwenkbewegung des Ventilators für einige Minuten
ein, um die korrekte Funktionsweise des Geräts prüfen zu können.
