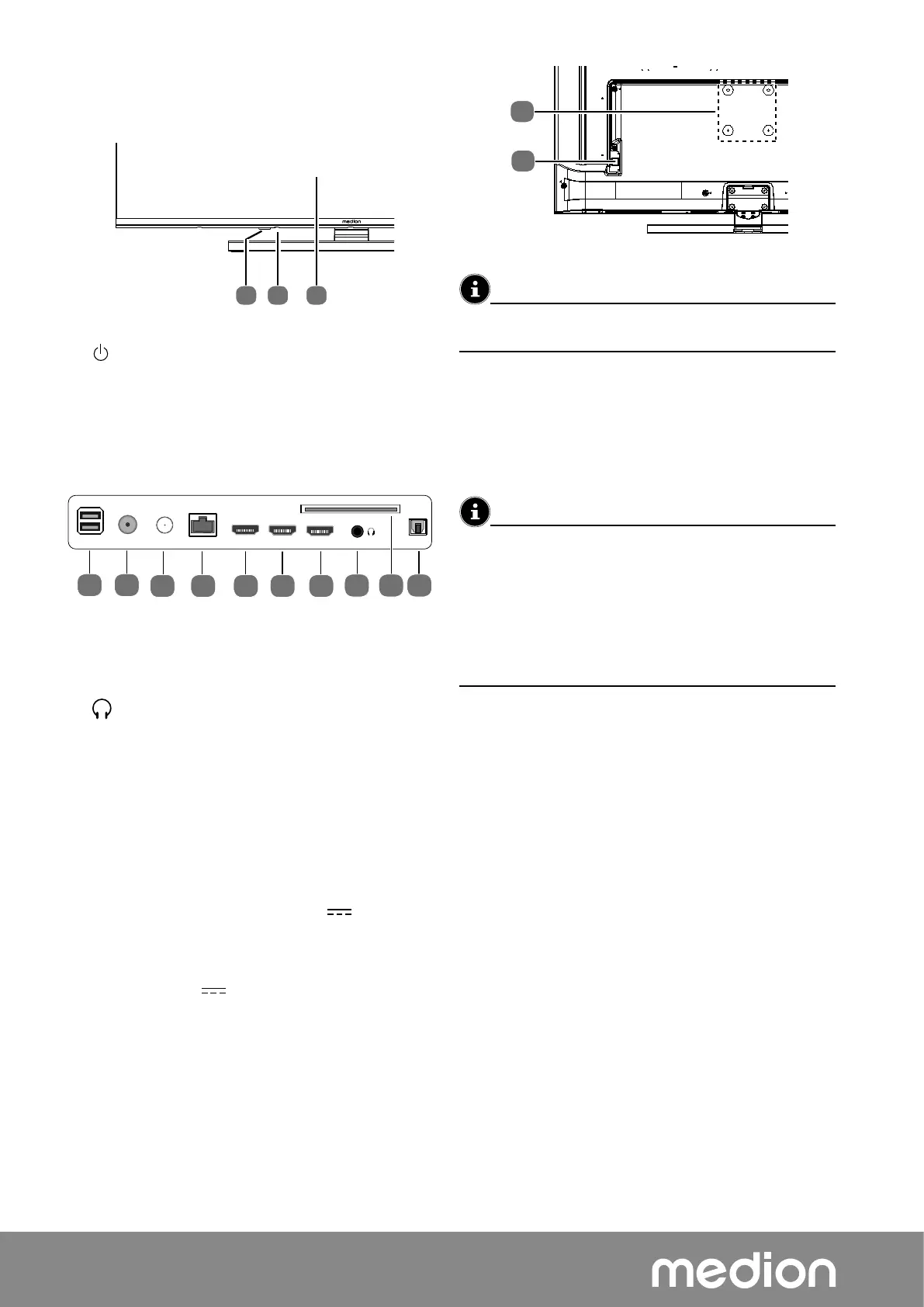

6. Geräteübersicht

6.1. Vorderseite

2 13

1. Bildschirm

2.

: Gerät ein- und ausschalten

3. Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale

der Fernbedienung.

Betriebsanzeige: leuchtet auf, wenn sich das Gerät im

Standby-Modus befindet.

6.2. Rückseite und rechte Seite

HDMI 1

eARC

HDMI 2

HDMI 3

2xUSB 2

5V DC Max600mA

Optic.Out

COMMON INTERFACE

LAN

LNB

300 mA Max.

ANT

13 dc/18V dc

123

4567

8

910

1. SPDIF OPTIC. OUT: Digitaler Audio-Ausgang (op-

tisch)

2. COMMON INTERFACE (CI+): Einschubfach zur

Nutzung von Pay-TV-Karten

3.

: Zum Anschluss eines Kopfhörers mit 3,5-mm-

Klinkenstecker

4. HDMI 3: HDMI-Anschluss für Geräte mit HDMI-Aus-

gang

5. EARC HDMI 2: HDMI-Anschluss für Geräte mit HDMI-

Ausgang (eARC)

6. HDMI 1: HDMI-Anschluss für Geräte mit HDMI-Aus-

gang

7.

LAN: Netzwerkanschluss zur Verbindung mit dem

Internet

8. LNB 300 MA MAX. (13V/18V DC ): Zum An-

schluss der Antenne (Satellit)

9.

ANT: Zum Anschluss der Antenne (analog, DVB-T

oder DVB-C)

10. 2XUSB (5V DC MAX500MA): USB-Anschluss

für Medienwiedergabe/Aufnahme (PVR)

11

12

11. Anschluss für Netzstecker (je nach Modell)

Verwenden Sie hierfür bitte ausschließlich das mitgeliefer-

te Netzanschlusskabel.

12. Befestigungslöcher für eine Wandhalterung

MD 843700: Vesa Standard, Lochabstand

100 x 100 mm

MD 850700 / MD 855700: Vesa Standard, Lochabstand

200 x 200 mm

MD 865700: Vesa Standard, Lochabstand

400 x 200 mm

Wandhalterung nicht im Lieferumfang enthalten. Achten

Sie bei der Montage darauf, dass Schrauben der Größe M6

(MD843700: M4) verwendet werden. Die maximale Länge

der Schrauben ergibt sich aus der Dicke der Wandhalterung

zuzüglich 7 mm.

Die Wandmontage des TV-Gerätes darf eine Höhe von 2 m

nicht überschreiten. Das Gerät muss an feste Oberflächen

wie Zement oder Beton montiert werden.

10
