Technical Manual
LED-Indicator SCN-LED55.01/SCN-GLED1x.01
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Phone: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
5
5
2.3 Structure and location of the LEDs
The following figure shows the location of each LED. For orientation, the position of the
programming button is indicated:

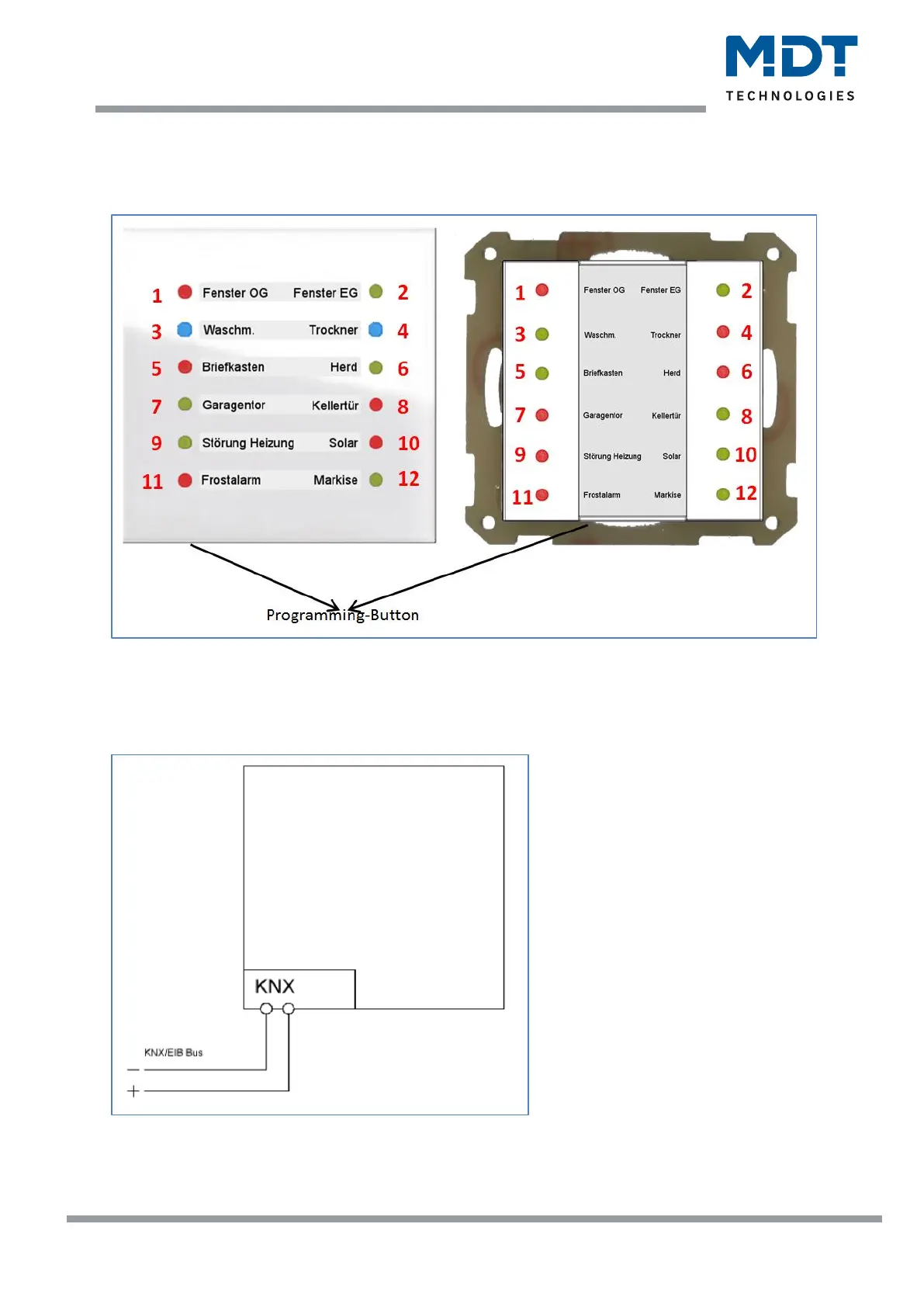

Figure 1: Structure and location of the LEDs
2.4 Exemplary circuit diagram
Figure 2: Exemplary circuit diagram
