Technical Manual
Glass Push-button II Smart & Push-button Smart 86 [Series .02]
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
Phone: +49-2263-880 • knx@mdt.de • www.mdt.de
6
6

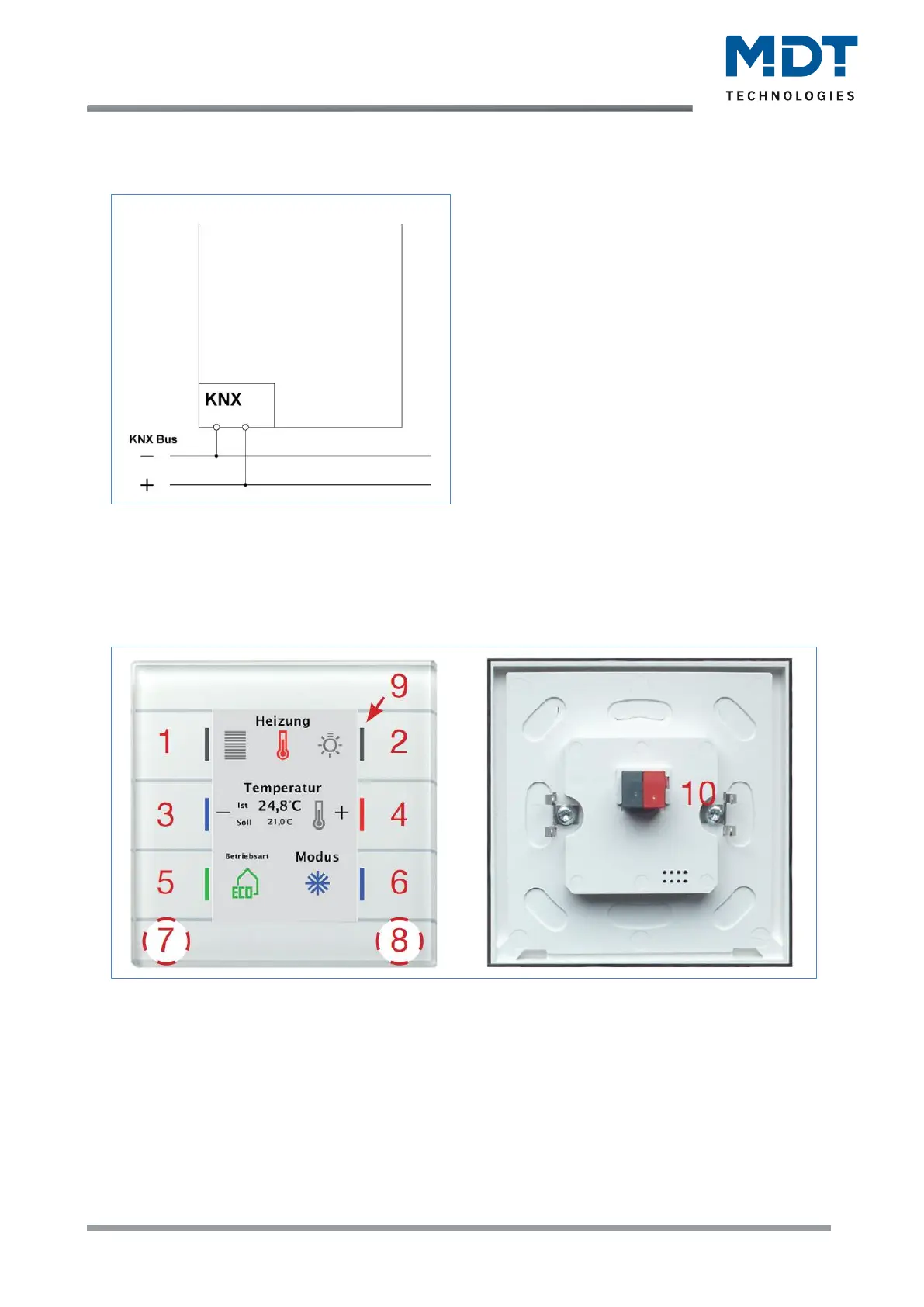

2.3 Exemplary Circuit Diagram
Figure 1: Exemplary circuit diagram
2.4 Structure & Handling
The following picture shows the structure of the device:
Figure 2: Structure & Handling
1, 2, 3, 4, 5, 6 = Sensor surfaces for operating the button functions
7, 8 = Hidden sensor surfaces, touch simultaneously to enter programming mode
9 = RGB-status display
10 = Bus connection terminal
Push-button Smart 86 with identical design, but with 6 mechanical buttons with finger recess (1-6).
