Technical Manual – Push Button Smart 55/63
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Phone: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
6
6

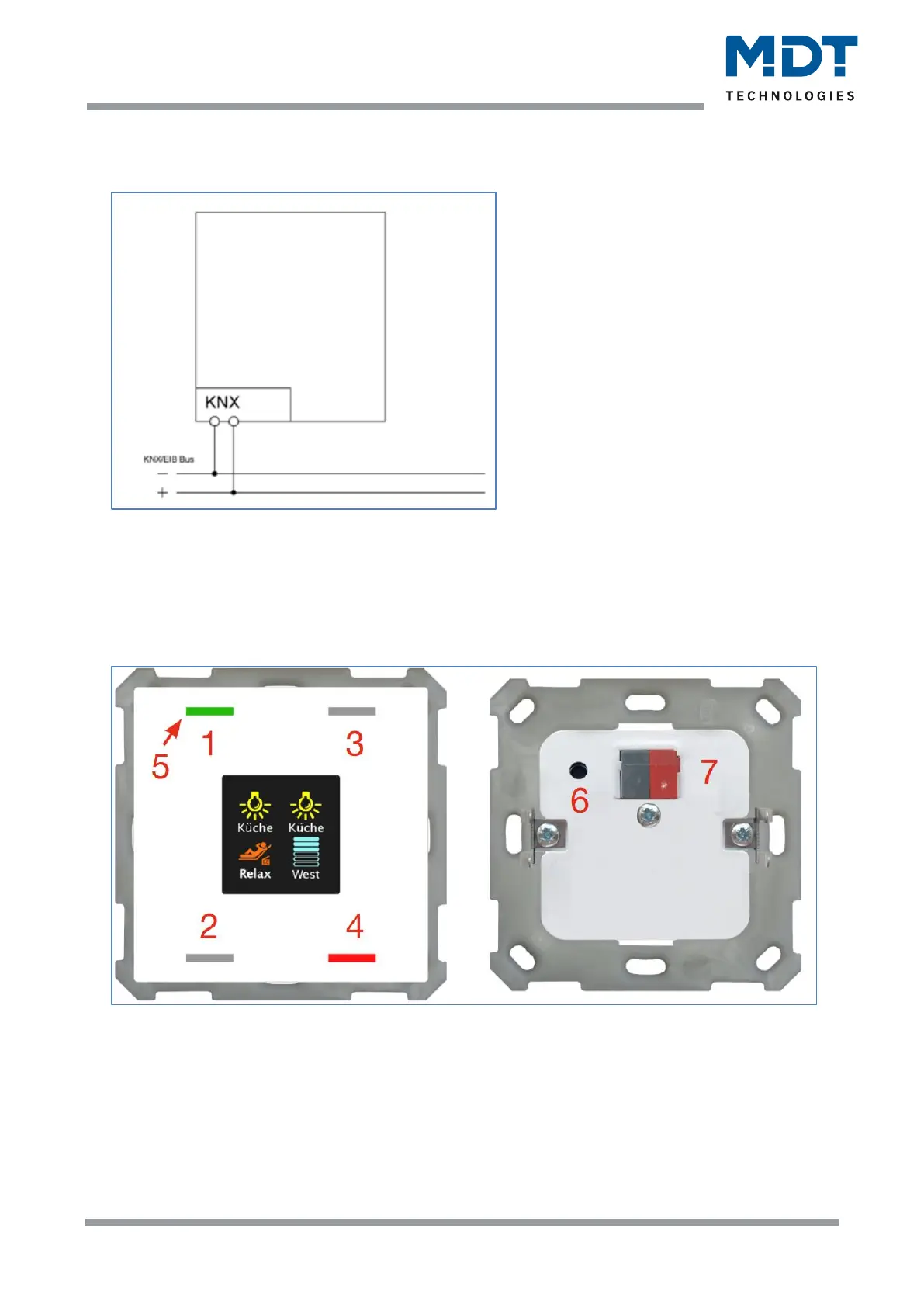

2.3 Exemplary Circuit Diagram
Figure 1: Exemplary circuit diagram
2.4 Structure & Handling
The following picture shows the structure of the push-button Smart (here: Smart 63):
Figure 2: Structure & Handling
1, 2, 3, 4 = Sensor areas for operating the button functions
5 = RGBW- Status indication
6 = Programming button
7 = Bus connection terminal
