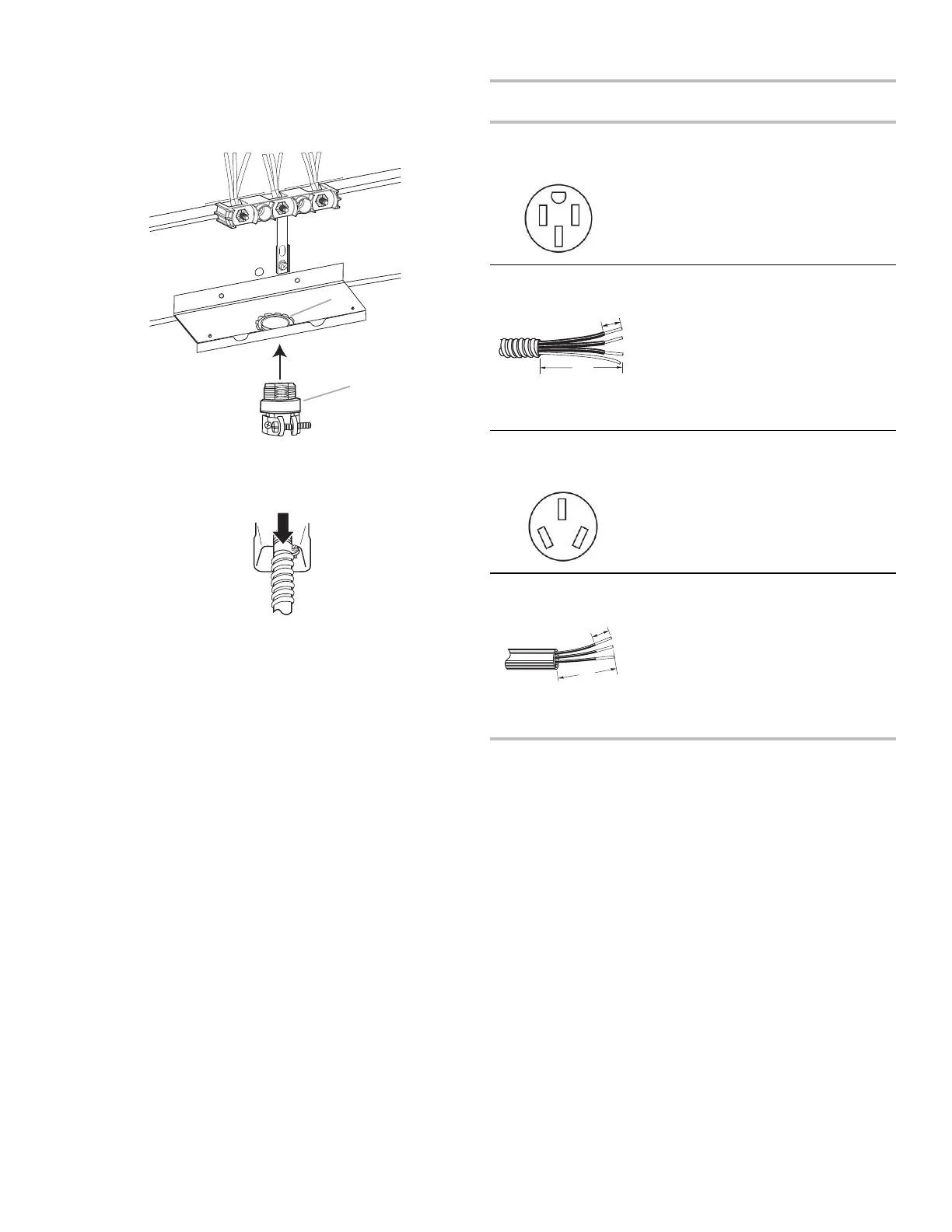

Opciones para la Conexión Eléctrica
Si la casa tiene:
Y se va a hacer la
conexión con:
Vaya a la sección:
Tomacorriente de 4
hilos
(tipo NEMA 14-50R)
Un cable de
suministro eléctrico
de estufa
homologado por
UL, de 250 V
mínimo y 40 A
Conexión de
4 hilos: Cable de
suministro eléctrico
Cable directo de
4 hilos
B
A
A. 3/8" (1 cm)
B. 5" (12 cm)
Una caja de
disyuntores o un
desconectador con
fusible
Conexión de
4 hilos: Cable
directo
Tomacorriente de 3
hilos
(tipo NEMA 10-50R)
Un cable de
suministro eléctrico
de estufa
homologado por
UL, de 250 V
mínimo y 40 A
Conexión de
3 hilos: Cable de
suministro eléctrico
Cable directo de
3 hilos
B
A
A. 3/8" (1 cm)
B. 3" (7,6 cm)
Una caja de
disyuntores o un
desconectador con
fusible
Conexión de
3 hilos: Cable
directo
Conexión de 4 hilos: Cable de suministro eléctrico
Use este método para:
� Nuevas instalaciones de circuito derivado (1996 NEC)
� Casas rodantes
� Vehículos de recreación
� En un área donde los códigos locales prohíban la conexión a
tierra a través del terminal neutro
�
�
Quite
el disco removible según sea necesario para la
conexión del conducto flexible.
Ensamble en la abertura un conector de conducto
homologado por UL.
A
B
A. Tuerca de retención removible
B. Conducto
� Apriete el tornillo del protector de cables contra el
conducto flexible.
5. Complete la instalación según las instrucciones que
correspondan al tipo de conexión eléctrica que tiene:
4 hilos (recomendado)
3 hilos (si la conexión de 4 hilos no está disponible)
Estilo 2:Protector de cables para cable directo
56
