34

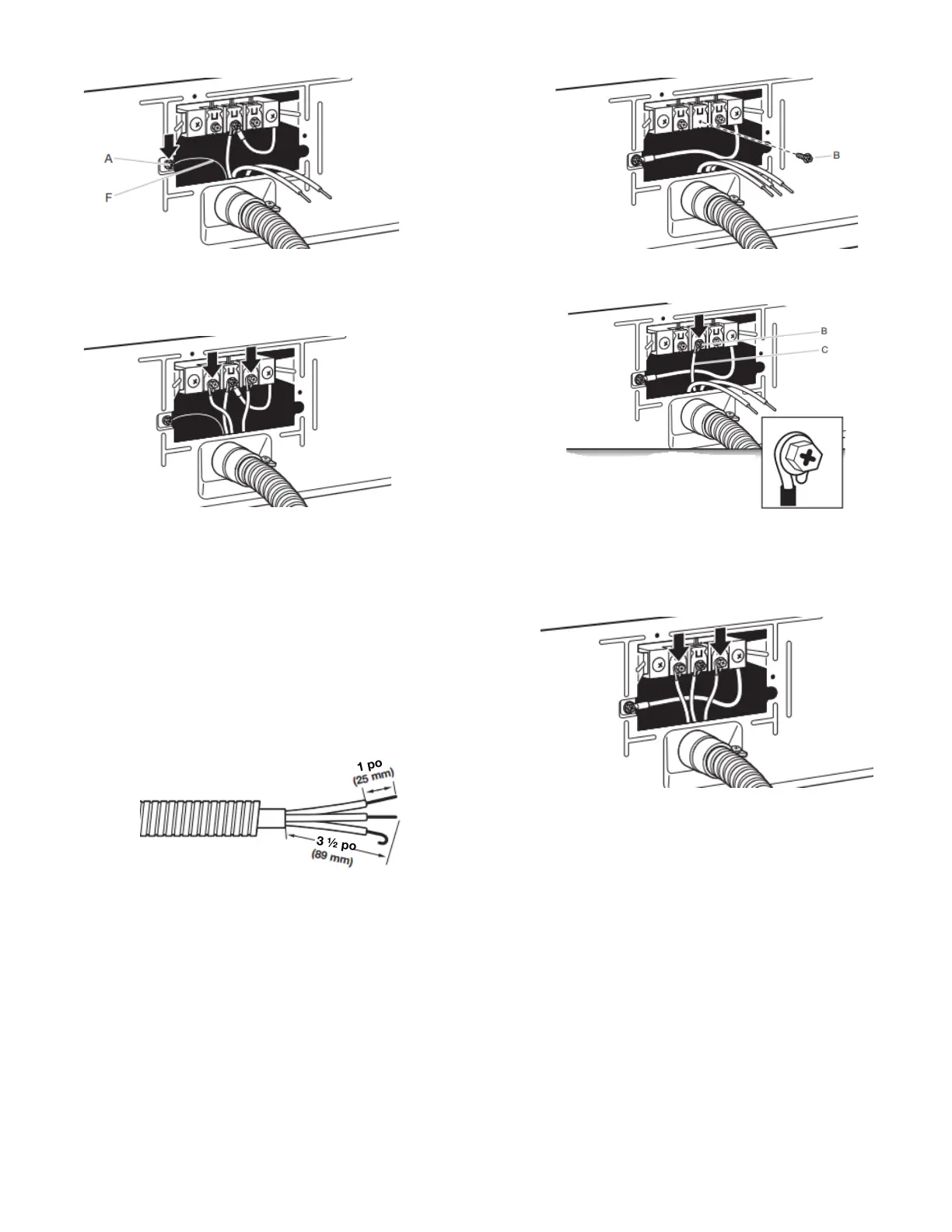

6. Connecter le conducteur de liaison à la terre
Connecter le conducteur (vert ou nu) de liaison à la terre (F)
du câble pour raccordement direct sous la vis du conducteur
de liaison à la terre externe (A). Serrer la vis.
7. Connecter les conducteurs restants
Placer les extrémités en crochet des conducteurs restants du
câble pour raccordement direct sous les vis les plus à
l’extérieur du bornier (crochets vers la droite). Rapprocher les
extrémités du crochet et serrer la vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Raccordement direct à 3 fils
IMPORTANT : À utiliser lorsque les codes locaux autorisent la
connexion du conducteur de masse de la caisse au conducteur
neutre.
3. Préparer le câble à 3 fils pour un raccordement
direct
1 po
3 ½ po
Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la
sécheuse si nécessaire.
Dénuder une longueur de 3
1
/
2
po (89 mm) de gaine
extérieure à l’extrémité du câble. Dénuder les conducteurs
sur une longueur de 1 po (25 mm). En cas d’utilisation d’un
câble à 3 fils avec conducteur de mise à la terre, couper le fil
nu au même niveau que la gaine extérieure. Former des
crochets au bout des conducteurs.
4. Retirer la vis centrale
Retirer la vis de la borne centrale (B).
5. Connecter le conducteur neutre
Placer le crochet d’extrémité du conducteur neutre (blanc ou
central) (C) du câble pour raccordement direct sous la vis de
la borne centrale (B). Rapprocher les extrémités du crochet.
Serrer la vis.
6. Connecter les conducteurs restants
Placer les extrémités en crochet des conducteurs restants du
câble pour raccordement direct sous les vis les plus à
l’extérieur du bornier (crochets vers la droite). Rapprocher les
extrémités du crochet et serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
