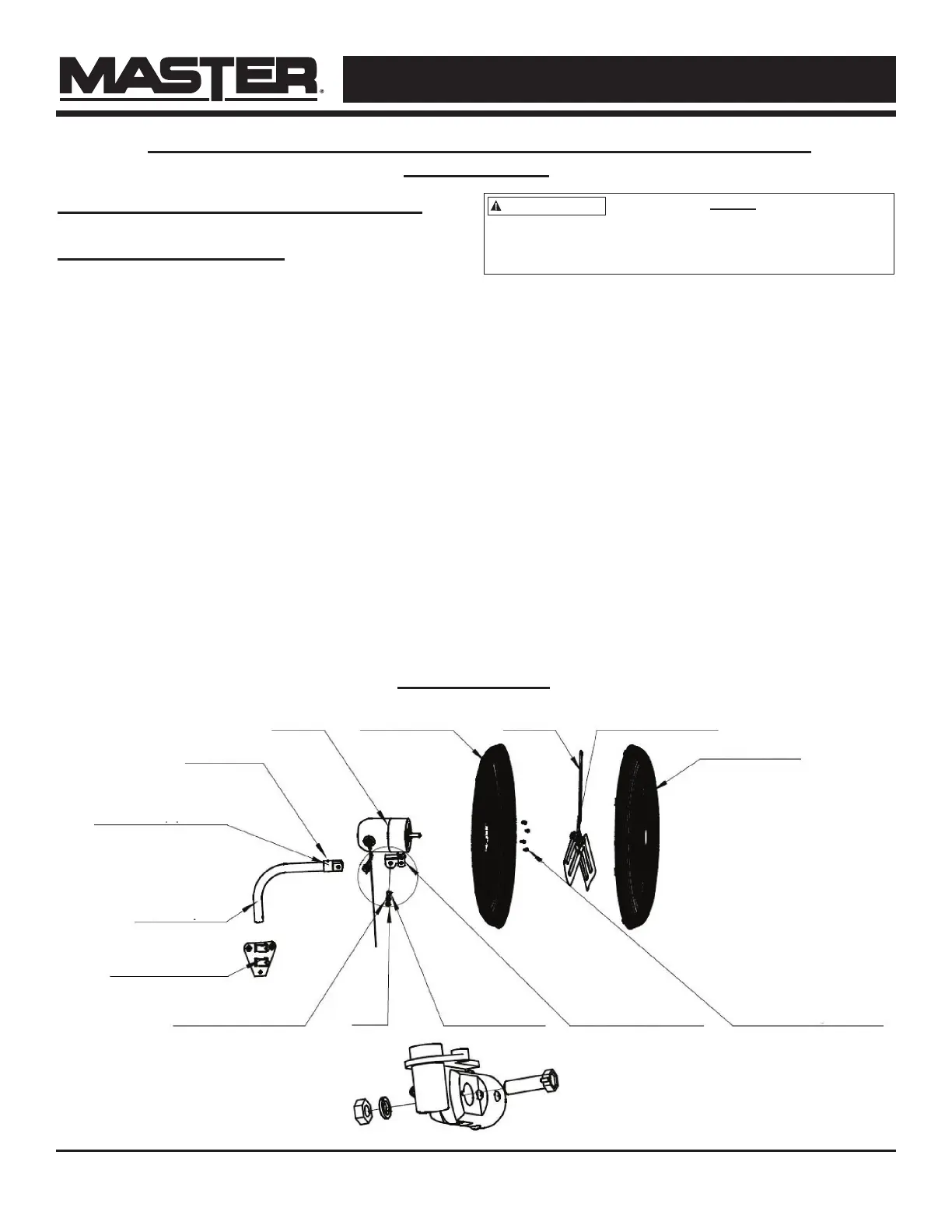

Je bekijkt pagina 11 van 12
NUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO
O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN
© 2018, Pinnacle Climate Technologies, Inc. Manual del usuario del ventilador de alta velocidad
Instalación del montaje en la pared
Herramientas necesarias:
Destornillador Phillips
Llave hexagonal (se incluye en la bolsa
de accesorios)
1. Fije el montaje de pared en el lugar
deseado con la herramienta adecuada (no
suministrada).
2. Fije el tubo plegado al montaje de pared con
los tornillos suministrados. Apriete los pernos.
3. Aoje el tornillo de jación Phillips en el
soporte inferior. Fije el motor al tubo plegado
con el tornillo M12x40, la tuerca y la arandela
para conectar el soporte inferior con el
soporte superior. Apriete el tornillo M12X40
y el tornillo de jación Phillips. Asegúrese de
que los tornillos estén apretados.
4. Retire del motor los cuatro (4) tornillos M6x10
con brida de cabeza Phillips.
5. Fije la protección trasera al motor con los
cuatro (4) tornillos M6x10 con brida de
cabeza Phillips.
6. Fije el aspa al eje del motor usando la llave
hexagonal (en la bolsa de accesorios).
Asegúrese de que el tornillo de jación
hexagonal quede de frente hacia el motor
(con la maza hacia abajo) cuando lo je.
7. Fije la protección delantera a la protección
trasera, con la junta de presión para apretarlas.
Ventiladores de pared de 24 y 30 pulg. (61 y 76 cm) 24W / 24WOSC /
30W / 30WOSC
3
El instalador DEBE estar seguro
de que el soporte esté montado a un
montante como mínimo de 2x4 pulg. y que sea capaz
de soportar una carga continua de 50 libras (23 kg).
ADVERTENCIA
NOTA: Los pernos y los tornillos
son una mezcla de versión métrica
y estándar.
Vista detallada
Protección
trasera
Moteur
Tornillo
de fijación
Soporte inferior
Soporte de
montaje en pared
Junta a resorte
Tuerca M12
Tornillo M12x40
Soporte superior
Tornillo con brida
M6x10
Tubo
plegado
Aspa
Protección
delantera
Tornillo de ajuste
