06

● Markieren Sie einen Punkt

(3) auf der horizontalen Linie C, 130 (optional 250) mm rechts von

der vertikalen Referenzlinie.

● Wiederholen Sie diesen Vorgang auf der anderen Seite und prüfen Sie, ob sich die beiden

Markierungen auf derselben horizontalen Linie befinden

Befestigen Sie die Klammern (optional):

● Bohren Sie an den markierten Punkten

(1) (2) (3) mit einem ɸ10-mm-Bohrer.

● Stecken Sie die Dübel

11 in die Löcher (1) (2) (3).

● Befestigen Sie den Haubenbefestigungshalterung

20 mit den 3 Schrauben 10 (5 x 50), die mit

der Haube geliefert wurden.

● Befestigen Sie einen Schornsteinbefestigungshalterung

21 mit 2 Schrauben 10 (5 x 50), die mit

der Haube geliefert wurden.

Haken Sie das Verdeckgehäuse ein:

● Öffnen Sie die Platte.

● Entfernen Sie den Metallfettfilter mit den mitgelieferten Griffen.

● Hängen Sie den Haubenkörper an die Halterung

20.

● Richten Sie den Haubenkörper selbst aus.

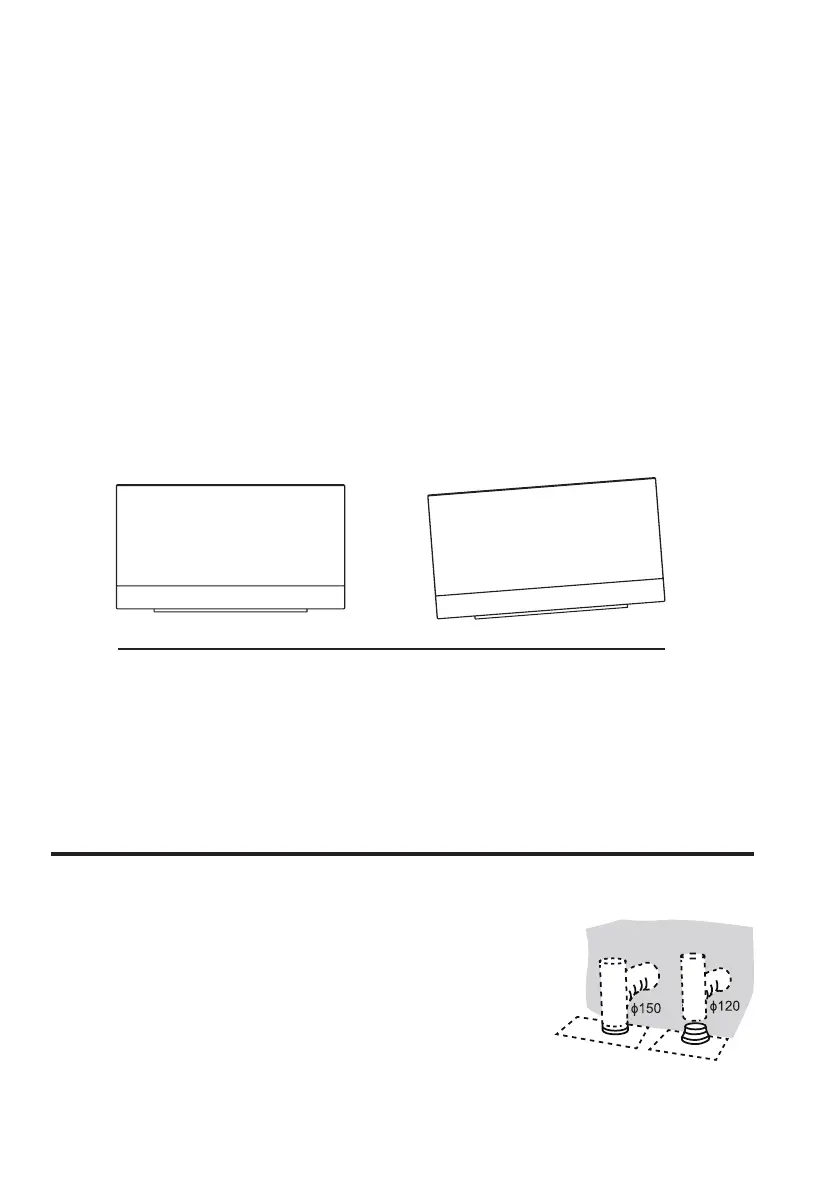

Richtig Falsch

● Befestigen Sie die Schrauben

10 von der Innenseite des Haubenkörpers am Dübel 11 an Punkt

(3).

● Setzen Sie den Filter in die Haube ein.

● Schließen Sie die Platte.

VERBINDUNGEN

LUFTABZUGSSYSTEM IN KANALAUSFÜHRUNG

Bei der Installation der kanalisierten Version ist die Haube mit einem flexiblen oder starren Rohr ɸ

150 oder ɸ 120 mm an den Schornstein anzuschließen, wobei die

Wahl des Rohres dem Installateur überlassen bleibt.

● Um einen Abluftanschluss ɸ 120 mm zu installieren, setzen Sie

den Reduzierflansch 3 am Auslass des Haubenkörpers ein.

● Befestigen Sie das Rohr 4 mit ausreichend Rohrschellen (nicht

im Lieferumfang enthalten).

● Entfernen Sie mögliche Aktivkohlefilter.
