MANTENIMIENTO DE LA CÁMARA FRIGORÍFICA

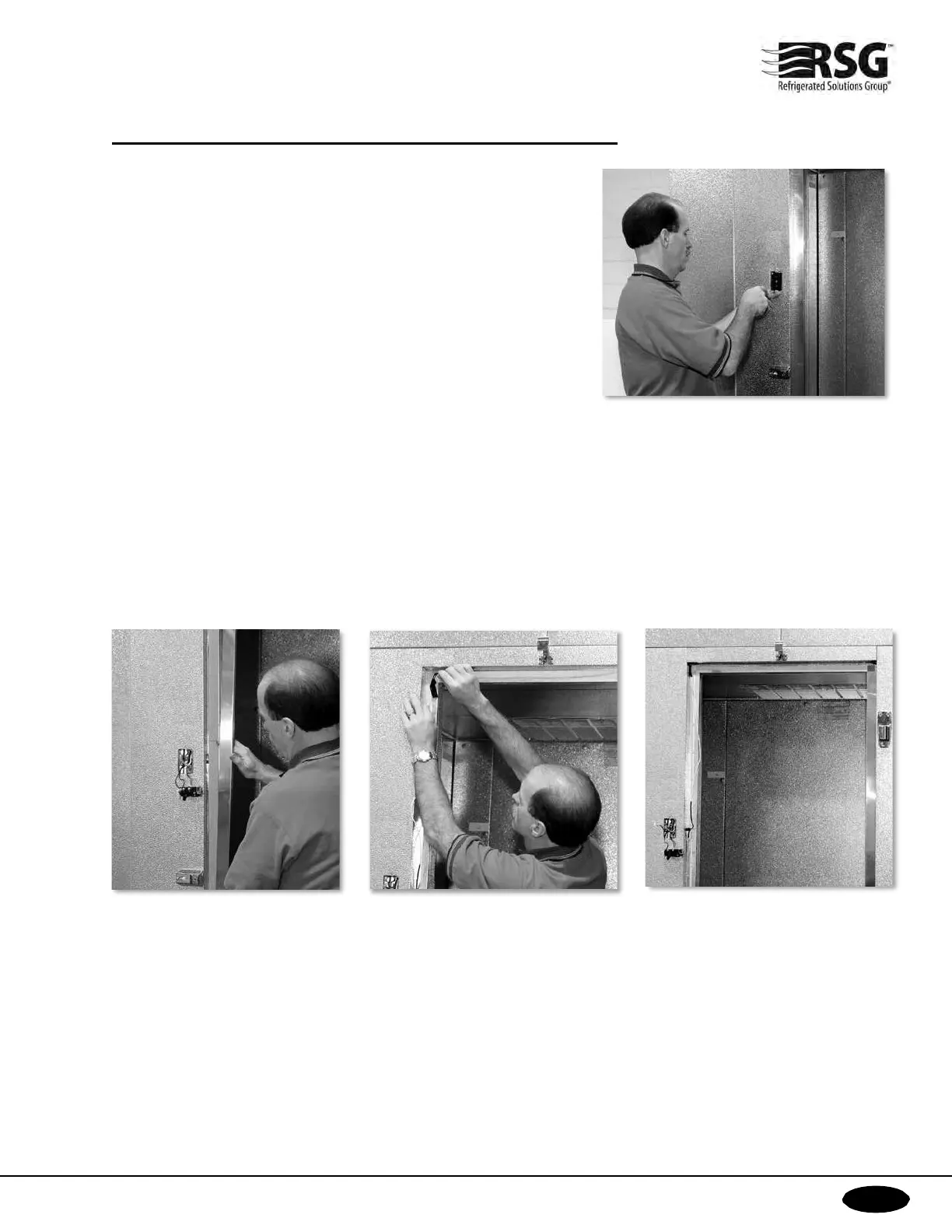

Nuevamente, ASEGÚRESE DE QUE LA ENERGÍA ESTÉ
DESCONECTADA y retire la placa de cubierta de la luz piloto y el
interruptor de la parte delantera de la sección de puerta. Retire los
dos tornillos que fijan el conjunto de luz piloto e interruptor a la caja
del interruptor y quite el conjunto de esta caja lo suficiente como
para que queden expuestos los tornillos terminales en el dispositivo.
Examine el cableado en la caja del interruptor e identifique los dos
conductores negros del alambre calefactor que están conectados a
dos terminales del interruptor o a un terminal del interruptor y a un
conector de cables. Consulte el diagrama de cableado de la cámara
frigorífica en la sección “Conexiones eléctricas” de este manual.
SUGERENCIA: Después de identificar correctamente los dos
conductores hacia el alambre calefactor, corte los conductores,
pero deje 25 o 51 mm restantes en el conector de cables o los
terminales del interruptor. De este modo, estos tramos cortos de
conductor identificarán correctamente los puntos de conexión
adecuados
cuando se instale el calentador de reemplazo. Retire el alambre
calefactor original de las jambas y el umbral y deséchelo.
INSTALACIÓN DEL CALENTADOR DE REEMPLAZO
Inserte los dos hilos conductores del calentador de reemplazo en el orificio de acceso del conducto de cables del
calentador que lleva a la luz piloto y a la caja de empalmes del interruptor. NOTA: La sección donde el conductor
se conecta al alambre calefactor ¡NO SE DEBE DOBLAR! Ubique las secciones del conector lo más cerca posible
del orificio de acceso, pero ¡MANTÉNGALAS DERECHAS! Asegure las secciones del conector en su posición con
un trozo pequeño de cinta aislante.
Ordene provisoriamente el conjunto de alambre calefactor.
