38
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.
MANTENIMIENTO DE LA CÁMARA FRIGORÍFICA
AJUSTE DE LA BISAGRA DE LA PUERTA EN CÁMARAS FRIGORÍFICAS NORLAKE
Las puertas de la cámara frigorífica RSG de 66,0 cm, 76,2 cm y 91,4 cm de ancho se entregan con bisagra
ajustable. La bisagra ajustable permite encuadrar una puerta dentro de la jamba.
Si necesita ajustar una puerta:
Abra la puerta y encontrará un pequeño botón obturador de cromo, al borde de la puerta detrás de la bisagra
superior. Antes de cualquier ajuste, debe aflojar ligeramente los tornillos en la bisagra de la puerta. Luego quite el
botón obturador de cromo. Ahora puede acceder al tornillo de ajuste. Haga solo ajustes menores y luego cierre la
puerta y vea si el ajuste rectificó la situación. Cuando haya terminado, reemplace el tapón de cromo y vuelva a
ajustar los tornillos en la bisagra.
NOTA: En puertas con placa metálica en la parte inferior es probable que tenga que recurrir a una (tercera) bisagra
central. En este caso, hay una segunda bisagra ajustable. Necesitará aflojar los tornillos tanto en las bisagras de
arriba como en las del centro y hacer ajustes menores en ambas áreas.
AJUSTE DE LA BISAGRA DE LA PUERTA EN CÁMARAS FRIGORÍFICAS MASTER-BILT
• Coloque cuñas bajo la puerta (consulte la figura 1 a continuación).
• Si ajustará la puerta, suelte, pero no retire, los tornillos que fijan la hoja de la bisagra a la puerta (consulte la
figura 2 a continuación para conocer la ubicación de los tornillos).
• Si reemplazará las bisagras, retire los tornillos de la hoja de la bisagra.
• Coloque cuñas bajo la puerta según sea necesario para crear un espacio de 6,4 mm entre la parte superior de
la puerta y el marco de la puerta para garantizar un encaje cuadrado (consulte la figura 1).
• Apriete o vuelva a instalar los tornillos que fijan la hoja de la bisagra a la puerta.
• Después de ajustar o reemplazar las bisagras, retire las cuñas y revise periódicamente el espacio en la parte
superior de la puerta para verificar la alineación adecuada.

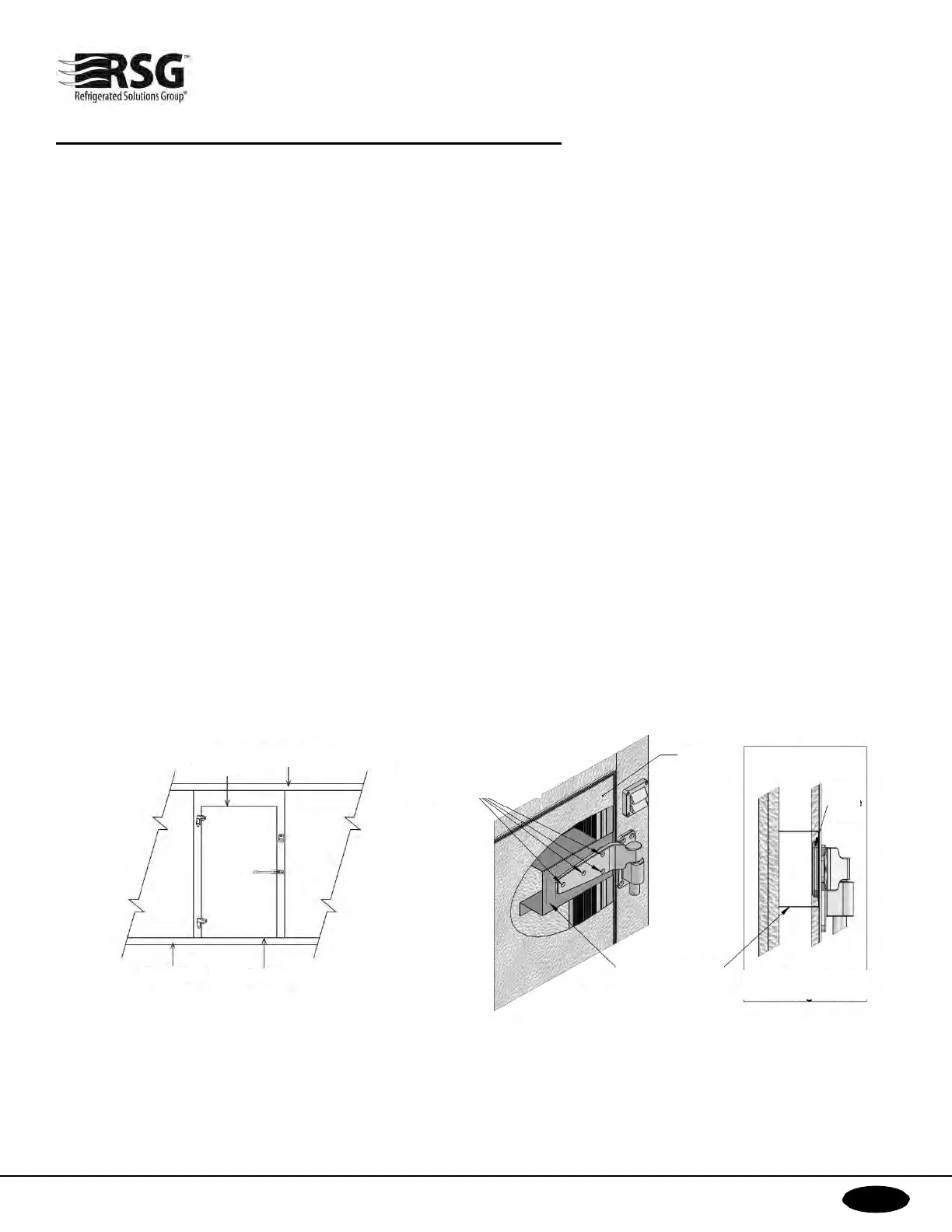

Figura 1
Figura 2
Espacio de
6,4 mm
Panel de techo
Panel de piso
Cuñas
Soltar los pernos de la
bisagra permite el ajuste de
la placa 9,5
mm en cualquier
dirección
Exterior
de la
puerta
Placa de apoyo de
bisagra ajustable
fijada en el lugar
con espuma
Placa
interior
Sección transversal a
través de la puerta
Pernos pasantes de la bisagra
hacia la placa de apoyo
