34
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.

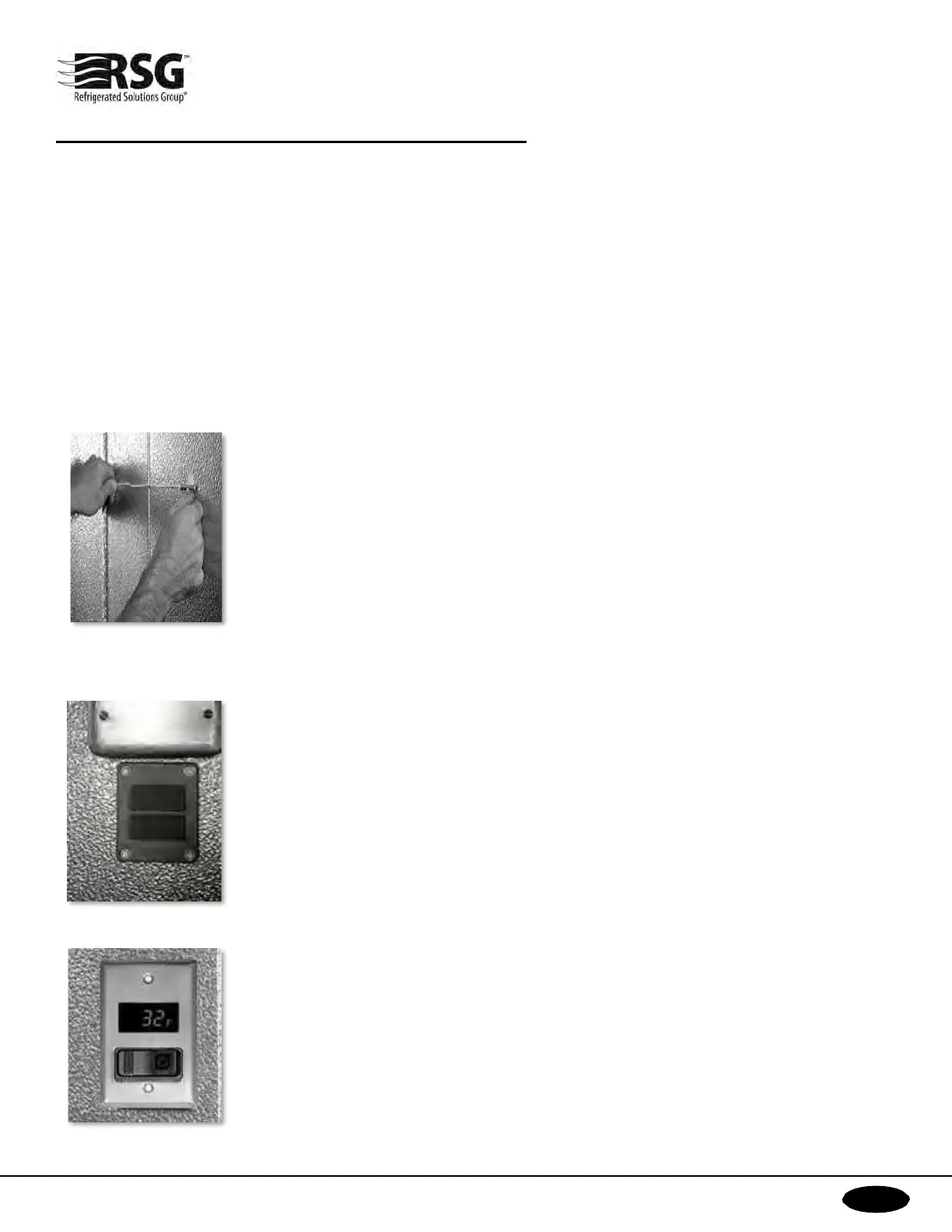

INSTALACIÓN DE LA CÁMARA FRIGORÍFICA
¡IMPORTANTE! Cuando se hayan realizado todas las conexiones de cables en la caja de empalmes ubicada en
la parte superior de la sección del techo, asegúrese de SELLAR TOTALMENTE los accesorios de conductos a
través de los cuales el cableado llega a la caja de empalmes. El obturador de silicona provisto es adecuado para
este propósito. Si no lo hace correctamente, se podrá acumular humedad dentro de la caja de empalmes y los
dispositivos eléctricos, lo que crea riesgo de un cortocircuito.
UBICACIÓN DEL BULBO SENSOR DEL TERMÓMETRO
Para controlar convenientemente la temperatura del compartimiento de almacenamiento de esta cámara frigorífica,
se instaló un termómetro de lectura remota en la sección de la puerta a nivel de la vista. Es un montaje de panel a
ras con pantalla de luz LED.
Para una precisión óptima, el bulbo sensor debe estar expuesto al aire que se está
controlando. Asegúrese de que el bulbo sensor no esté ubicado cerca de la luz interior
ni de ningún otro dispositivo que produzca calor; tampoco debe estar ubicado donde
haya productos almacenados que se interpongan entre el bulbo sensor y el patrón de
circulación de aire de la cámara. El conductor sensor largo ofrece un lugar ideal para
ubicar el bulbo sensor en la superficie interior de la sección de la puerta o un panel de
pared o esquina adyacente. Cuando la ubicación haya finalizado, se usa una grapa
adhesiva plástica para asegurar el bulbo sensor a esa superficie.
Para evitar un posible daño al calentador de apertura de puerta o al globo protector
de la luz interior, NO CONECTE ENERGÍA a la puerta o a la sección de la puerta hasta
que la temperatura interior se haya reducido al rango normal operativo por
refrigeración. En la sección de la puerta hay una etiqueta de precaución cerca de la
luz a prueba de vapor a modo de recordatorio.
PUERTO DE ALIVIO DE PRESIÓN
Si se suministra un puerto de alivio de presión, conéctelo a un suministro eléctrico de
115/60/1 V CA.
DIAGRAMA DE CABLEADO: Diagrama de cableado que muestra los componentes
eléctricos contenidos en los circuitos de la puerta o la sección de la puerta como se
muestra. Siempre consulte el diagrama de cableado si es necesario reemplazar
alguno de los componentes.
