32
8/22 Mod. R 132617 ©2022 Refrigerated Solutions Group. Todos los derechos reservados.
INSTALACIÓN DE LA CÁMARA FRIGORÍFICA
INSTRUCCIONES DE INSTALACIÓN DE TEJADO DE MEMBRANA
NOTA IMPORTANTE:
SI ESTA CÁMARA FRIGORÍFICA INCLUYE SISTEMAS DE REFRIGERACIÓN CAPSULE-PAK™ DE MONTAJE EN
TECHO, CONSULTE EL MANUAL DE INSTALACIÓN DEL SISTEMA DE REFRIGERACIÓN CAPSULE-PAK™.
ASIMISMO, ASEGÚRESE DE QUE LA SERPENTINA SE CUELGUE CORRECTAMENTE SEGÚN LAS
INSTRUCCIONES DEL MANUAL DE REFRIGERACIÓN ANTES DE INSTALAR LA MEMBRANA.

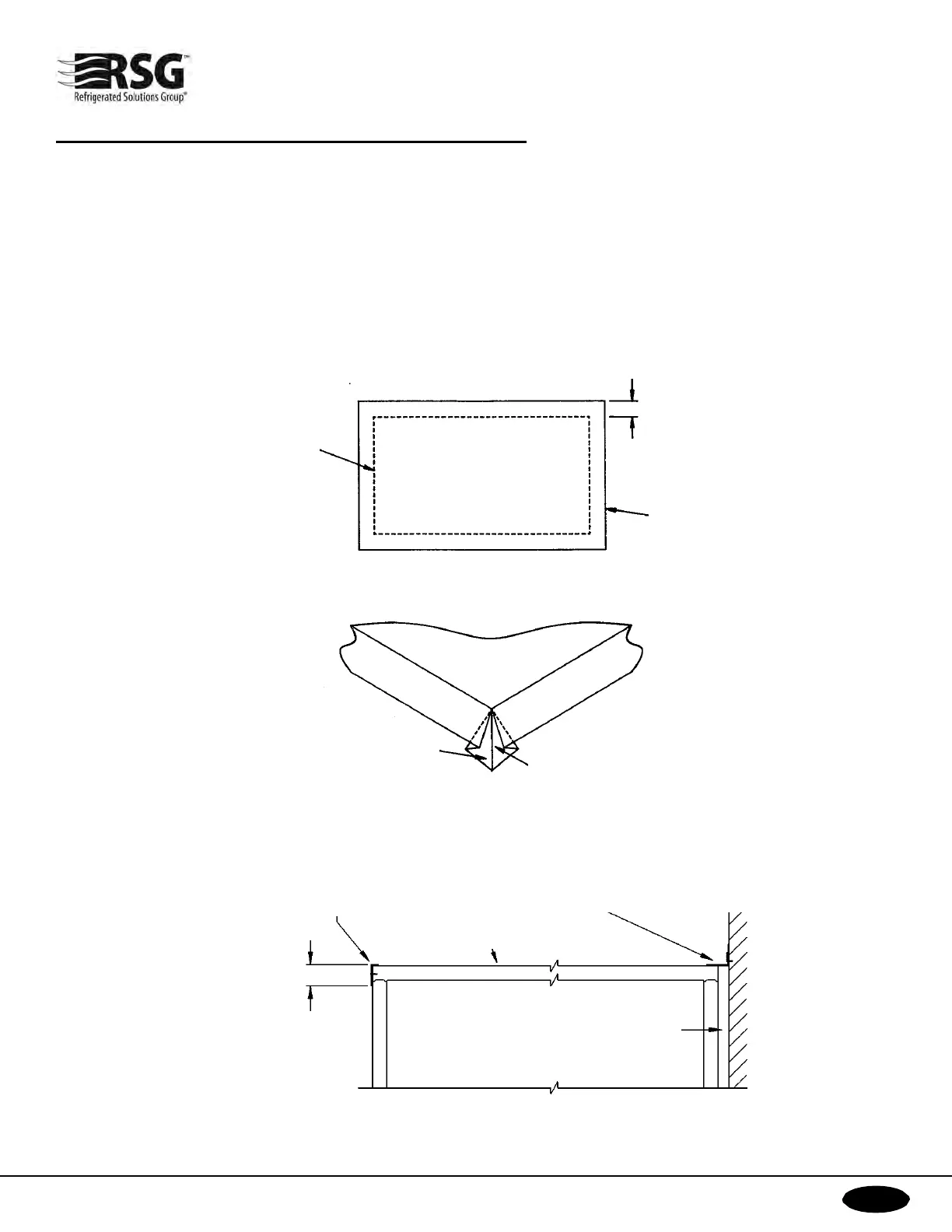

Paso 1
Después de que la cámara frigorífica está completamente instalada, coloque goma E.P.D.M. sobre el lado
superior del techo y ajústela hasta que se superpongan 15,2 cm en los cuatro costados.
Paso 2
Pliegue las cuatro esquinas, tal como se muestra a continuación.
Paso 3
Fije la guarnición, campana de refrigeración y campana de puerta con los tornillos para láminas de metal que se
incluyen. En algunos modelos, quizás se tenga que cortar la guarnición para que calce.
Paso 4
Corte todo el excedente de la membrana de goma desde debajo de la guarnición de aluminio y las cubiertas con
un cuchillo multiuso. Tenga cuidado de no rayar la superficie de los paneles con el cuchillo.
SUPERPOSICIÓN
DE 15,2 CM
(4) COSTADOS
E.P.D.M.
MEMBRANA
DE GOMA
LADO
SUPERIOR
DEL TECHO
CORTAR EL
EXCEDENTE
PLEGAR
TODAS LAS (4)
ESQUINAS
GUARNICIÓN EN “L” DE
5,1 CM X 15,2 CM DE RSG
MATERIAL DEL TEJADO DE
MEMBRANA
GUARNICIÓN EN “L” DE 5,1 CM X 15,2 CM DE RSG A RAS
CON EL EDIFICIO EXISTENTE, DONDE CORRESPONDA
PANEL DE TECHO
ESPACIO DE
AIRE MÁXIMO
DE 7,6 CM
CÁMARA FRIGORÍFICA/CÁMARA
CONGELADORA
PANEL DE PARED
EDIFICIO EXISTENTE
15,2 CM
